バッテリの組み立ておよびテスト

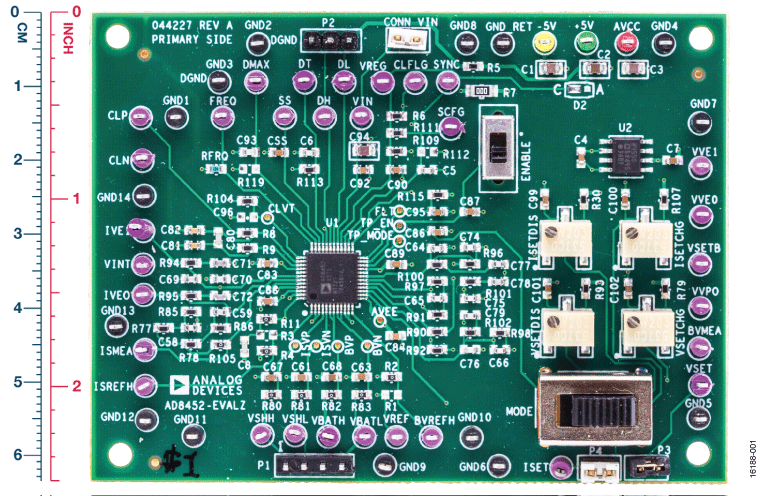

AD8452 は、大容量バッテリのテストおよびフォーメーション向けに、単一のシリコン・プラットフォームに高精度アナログ・フロント・エンド・コントローラとスイッチ・モード電源（SMPS）パルス幅変調器（PWM）ドライバを統合しています。高精度計装アンプにより、バッテリの充電／放電電流を測定するとともに、同じく高精度な差動アンプでバッテリ電圧を測定します。レーザー・トリミングされた内蔵抵抗ネットワークが計装アンプと差動アンプのゲインを設定し（それぞれ 66 V/V、0.4 V/V）、全定格動作温度範囲で AD8452 の性能を安定させます。

ISET および VSET 入力に高精度の制御電圧を適用することで、バッテリのサイクル電流／電圧において必要なレベルを実現できます。充電と放電の実際の電流レベルは、システム・パラメータに従って注意深く値が選択され、（通常は、高電力、高精度のシャント抵抗によって）検出されます。定電流（CC）／定電圧（CV）ループ統合間のスイッチングは瞬時かつ自動的で、お客様には完全に透過的に行われます。MODE 入力でのロジック・ハイでは充電モードまたは放電モードが選択されます（ハイの場合は充電、ローの場合は放電）。

AD8452 は、省スペースの 48 ピン、7 mm × 7 mm × 1.4 mm LQFP パッケージで −40 °C ～ +85 °C の温度で動作するように仕様規定され、優れた性能、機能、全体的な信頼性を備えており、設計を簡素化します。

アプリケーション

• バッテリのフォーメーションおよびテスト
• リサイクル機能付きの高効率バッテリ・テスト・システム
• バッテリ・コンディショニング（充電および放電）システム

ISETとVSET入力の電圧は、所要の定電圧（CV）と定電流（CC）の値を設定します。CCからCVへのスイッチングは自動でシステムに対してトランスペアレントとなっています。

TTLレベルのロジック入力、MODE、は充電モードと放電モードの間を選択します（充電はハイ・レベル、放電はロー・レベル）。アナログ出力、VCTRL、はアナログ・デバイセズのADP1972とADP1974・PWMコントローラと直接インターフェースされます。

AD8450は、抵抗でプログラムできる過電圧と過電流検出と電流シェアリング回路を内蔵しています。電流シェアリングは、複数のバッテリに対してバランスの取れた充電をするために使われます。AD8450は、優れた精度、温度にわたる性能、機能的な柔軟性、および省スペースパッケージでありながらの全体にわたる信頼性を提供することによって、設計を簡素化します。AD8450は、80ピン、14mm×14mm×1mmのLQFPパッケージを採用し、－40℃～＋85℃の動作温度範囲にわたって性能が仕様規定されています。

アプリケーション

• バッテリのセルのテストとフォーメーション
• バッテリ・モジュールのテスト

ISETとVSET入力は、所要の定電流（CC）と定電圧（CV）との値を設定します。CCからCVへのスイッチングは自動でシステムに対してトランスペアレントとなっています。

TTLレベルのロジック入力、MODE、は充電モードと放電モードの間を選択します（充電はハイ・レベル、放電はロー・レベル）。 アナログ出力、VCTRL、はADI社のADP1972・PWMコントローラと直接インターフェースされます。

AD8451は、優れた精度、温度にわたる性能、機能的な柔軟性、および省スペースパッケージでありながらの全体にわたる信頼性を提供することによって、設計を簡素化します。 AD8451は、80ピン、14mm×14mm×1mmのLQFPパッケージを採用し、-40 ℃～+85°Cの動作温度範囲にわたって性能が仕様規定されています。

アプリケーション

• バッテリ・セルのフォーメーションとテスティング
• バッテリ・モジュールのテスト

ADP1972は、バックまたはブーストのDC-DC非同期アプリケーション向けの、定周波数、電圧モードのパルス幅変調（PWM）コントローラです。ADP1972は、外付けの高電圧FET、ハーフ・ブリッジ・ドライバおよびAD8450のような外部コントロール・デバイスと共用して、非同期のバッテリ・テスト・アプリケーションで使われるように設計されています。 非同期デバイスは、バッテリ・チャージ・モードでバック・コンバータとして、入力バスへのエネルギ・リサイクルのためのリサイクル・モードでブースト・コンバータとして動作します

ADP1972の高電圧、VIN供給ピンは、60Vもの最大動作電圧に耐えることができ、追加のシステム供給電圧の必要性を軽減します。ADP1972は、高精度のイネーブル、ピン選択可能なバックまたはブースト・モード動作、プログラマブル位相シフト、プログラマブル最大デューティ・サイクルおよびプログラマブル・ピーク中断電流制限を備えた内部または外部の同期制御のような機能を内蔵しています。

その他の保護機能として、スタートアップ時の突入電流を制限するソフトスタート機能、入力電圧アンダーボルテージ・ロックアウト（UVLO）機能、およびサーマル・シャットダウン機能（TSD）などがあります。またADP1972は、PWM動作の外部制御をするためのCOMPピン、およびADP1972に外部からの障害状態が起こった時のDHとDLをディセーブルにするためのFAULTピンも備えています。

ADP1972は、16ピンのTSSOPパッケージを採用しています。

アプリケーション

• ハイブリッド車、PCおよびカメラ用のバッテリを含むリサイクル可能なPWMバッテリ・テスト・システム
• AD8450定電圧（CV）と定電流（CC）モニタとの互換性

ADP1974は双方向DC/DCアプリケーション向けの一定周波数、電圧モード、同期、パルス幅変調（PWM）のコントローラです。ADP1974は外付けの高電圧FET、ハーフ・ブリッジ・ドライバおよびAD8450/AD8451のような外部コントロール・デバイスと共用して、バッテリ・テスト、フォーメイション、信号処理のアプリケーションで使われるように設計されています。この製品はバッテリ・チャージ・モードで降圧コンバータとして、又入力バスへエネルギ・リサイクルする放電モードの昇圧コンバータとして動作します。

ADP1974の高電圧、VIN供給ピンは、60Vの最大動作電圧に耐えることができ、追加のシステム供給電圧の必要性を軽減します。ADP1974はプログラマブル位相シフト、プログラマブル最大デューティ・サイクル、デッド・タイム制御およびプログラマブル・ピーク中断電流制限保護を備えた内部または外部の同期制御、高精度のイネーブルのような機能を集積しています。その他の保護機能として、スタートアップ時の突入電流を制限するソフトスタート機能、高精度イネーブル、およびサーマル・シャットダウン機能（TSD）などがあります。又、ADP1974はPWMデューティ・サイクルの外部制御をするためのCOMPピン、およびDH出力とDL出力をディスエーブルできるFAULTピンも備えています。これらの機能はアナログ・フロントエンド（AFE）誤差アンプのAD8450/AD8451と互換です。

ADP1974は、16ピンのTSSOPパッケージを採用し、ADP1972とピン互換になっています。

• 単一セル、多セルのバッテリ・フォーメイションとバッテリ・テスト
• リサイクル可能な高効率バッテリ・テスト・システム
• バッテリの処理（充電と放電）システム
• 定電圧（CV）と定電流（CC）を備えたアナログ・フロントエンド誤差アンプAD8450/AD8451と互換

AD7173-8は、高速セトリング、高精度、低消費電力、8/16チャンネルのマルチプレクスされたA/Dコンバータ（ADC）で、入力バッファを集積した低い帯域幅の入力信号用です。

高精度、2.5 V、低ドリフト（3.5 ppm/℃）のバンドギャップ・リファレンスと発振器が内蔵されています。

出力データ・レートに関する構成、デジタル・フィルタのモード、オフセット／ゲインの誤差補正、リファレンスの選択、バッファ回路のイネーブルおよびその他の8種が柔軟に設定されます。

Sinc5+sinc1フィルタは、チャンネル・スキャン・レートを最大化し、sinc3フィルタは、分解能を最大化して、除去特性を最大化するため4種の選択可能なオプションで50 Hz/60 Hzの除去特性を強化します。

CRC、レジスタ-チェックサム、温度センサー、クロスポイント・マルチプレクサ、バーンアウト電流、およびGPIO/GPOを含む診断機能が集積されています。

アプリケーション

• プロセス・コントロール：PLC/DCSモジュール
  電圧、電流、温度および圧力の計測
  フローメータ
• 医療および科学関連のマルチ・チャンネル計測機器
• 地震用計測機器
• 化学解析用計測機器：クロマトグラフィ

nanoDAC＋™ファミリ製品のAD5689R/AD5687Rは、低消費電力のデュアル16/12ビット、バッファ付き電圧出力D/Aコンバータ（DAC）です。このデバイスは、2.5V、2ppm/℃の内部リファレンス（デフォルトでイネーブル）を備えており、ゲイン・セレクト･ピンによって、2.5V（ゲイン＝1）または5V（ゲイン＝2）のフルスケール出力が選べます。この製品は単電源2.7V～5.5Vで動作し、設計によって単調増加性が保証されており、0.1％FSR未満のゲイン誤差と1.5mVのオフセット誤差性能を実現します。デバイスは3mm×3mmのLFCSPとTSSOPパッケージを採用しています。

AD5689Rは、パワーオン・リセット回路を内蔵しており、RSTSELピンで、パワーアップ時の、DAC出力をゼロ･スケールまたミッド・スケールにすることができ、デバイスに対する有効な書込みが行われるまでこの値を維持します。この製品はチャンネルごとのパワーダウン機能も備えており、パワーダウン・モード期間ではデバイスの消費電流を、3V動作時に標準で4μAに低減します。

AD5689Rは、最大50MHzまでのクロック・レートで動作をする汎用性のあるSPIインターフェースを採用しており、V_LOGICピンで1.8V / 3V / 5Vロジックが選べます。

製品のハイライト

1. 高い相対精度（INL）
   AD5689R（16ビット）：±2LSB（max）
AD5687R（12ビット）：±1LSB（max）
2. 低ドリフトの2.5V内蔵リファレンス
   温度係数：、2ppm/℃（typ）
   温度係数：5 ppm/°C（max）
3. 小型パッケージ：
   3mm×3mm、16ピンLFCSPと16ピンTSSOPパッケージ

アプリケーション

• オプティカル・トランシーバ
• 基地局用パワー・アンプ
• プロセス制御（PLCのI/Oカード）
• 工業用オートメーション
• データ･アクイジション･システム

LTC4368は、高すぎる、低すぎる、または負になることもある電源電圧から、および順方向と逆方向の両方での過電流フォルトからアプリケーションを保護します。LTC4368は、外付けNチャネルMOSFETのペアのゲート電圧を制御し、電圧フォルトまたは電流フォルトが発生していない場合にのみ、確実に負荷が入力電源に接続されるようにします。

2つのコンパレータの入力で外付け抵抗分割器を使用して、過電圧（OV）および低電圧（UV）の設定ポイントを構成できます。電流検出抵抗により、順方向電流および逆電流回路ブレーカの電流しきい値を設定します。順方向電流フォルトの発生後に、LTC4368は電源をラッチオフするか、ユーザーによって調整可能な遅延の後に、再試行します。逆電流フォルトの発生後に、LTC4368は出力電圧が入力電圧より100mV下回るまで待機し、電源を負荷に再接続します。

LTC4368は、通電中の電源入力接続をデバウンスして50Hzおよび60HzのAC電源を遮断する、32msのターンオン遅延を備えています。UV/OVフォルトは、外付けMOSFETが再びオンするまでの32msの回復遅延もトリガします。

• 逆バッテリ保護
• ポータブル機器
• 自動車用および産業用サージ保護
• エネルギー貯蔵システム

ADUM7223は、2つの独立したアイソレーション・チャンネルを提供します。ADuM7223は、3.0V～5.5Vの入力供給電圧範囲で動作し、低電圧システムでの互換性を提供します。3種の出力電圧バージョンを持ち4.5V～18Vの広い範囲での出力動作が可能です。5mm×5mm、LGAパッケージは、入力から出力および出力から入力の電圧で動作し、2500V_{DC PEAK} を提供します。

高電圧レベル変換方式を採用するゲート・ドライバと比較すると、これらのゲート・ドライバは、入力と各出力との間で真の磁気的アイソレーションの利点を提供します。このため、これらのゲート・ドライバは、広い範囲の正または負のスイッチング電圧に対して、IGBT/MOSFET構成のスイッチング特性に信頼度の高い制御を提供します。

アプリケーション

• スイッチング電源
• 絶縁型IGBT/MOSFETゲートの駆動
• 工業用インバータ

LTC4446は、電源電圧が最大100VのDC/DCコンバータにおいて2個のNチャネルMOSFETをドライブする高周波数高電圧ゲート・ドライバです。強力なドライバ機能により、高いゲート容量をもつMOSFETのスイッチング損失を低減します。トップゲート・ドライバのプルアップはピーク出力電流が2.5A、プルダウンは出力インピーダンスが1.2Ωです。ボトムゲート・ドライバのプルアップはピーク出力電流が3A、プルダウンは出力インピーダンスが0.55Ωです。

LTC4446は電源に依存しない2つの入力を備えています。ハイサイド入力ロジック信号は内部でブーストラップされた電源にレベルシフトされ、グランドを最大114V上回る電圧でも動作できます。

LTC4446はアクティブ時に外付けMOSFETをディスエーブルする低電圧ロックアウト回路を搭載しています。

LTC4446は熱特性が改善された8ピンMSOPパッケージで供給されます。

LTC4446は適応型シュートスルー保護機能を備えていません。適応型シュートスルー保護機能を備えた類似のドライバについては、下表を参照してください。

• 配電アーキテクチャ
• 車載電源
• 高集積のパワーモジュール
• テレコム･システム

AD8221は、このクラスでは広い周波数範囲で業界最高のCMRRを提供する、ゲイン設定可能な高性能計装アンプです。市販の計装アンプのCMRRは、200Hzから低下します。これに対して、すべてのグレードのAD8221は、G＝1で最小80dBのCMRRを10kHzまで維持します。AD8221は広い周波数範囲でCMRRが高いため、広帯域干渉と電源高調波を阻止することができ、フィルタ条件を大幅に簡素化します。アプリケーションとしては、高精度データ・アクイジション、生物医学的解析機器、航空宇宙の計装機器などがあります。

低い電圧オフセット、低いオフセット・ドリフト、低いゲイン・ドリフト、高いゲイン精度、高いCMRRを持つAD8221は、ブリッジ・シグナル・コンデショニングのような最高のDC性能を必要とするアプリケーションに最適です。

ゲインが設定可能なので、デザインに柔軟性が生まれます。1個の抵抗で、ゲインを1～1000に設定できます。AD8221は単電源と両電源のいずれでも動作するため、±10Vの入力電圧を持つアプリケーションに適しています。

AD8221は低価格の8ピンSOICおよび8ピンMSOPパッケージを採用しており、どちらも業界最高の性能を提供しています。MSOPはSOICの半分のボード面積で済むため、多チャンネル・アプリケーションやスペース制約の厳しいアプリケーションに最適です。

全グレードで工業温度範囲－40～＋85℃で仕様規定しています。さらに、AD8221は－40～＋125℃で動作します。
