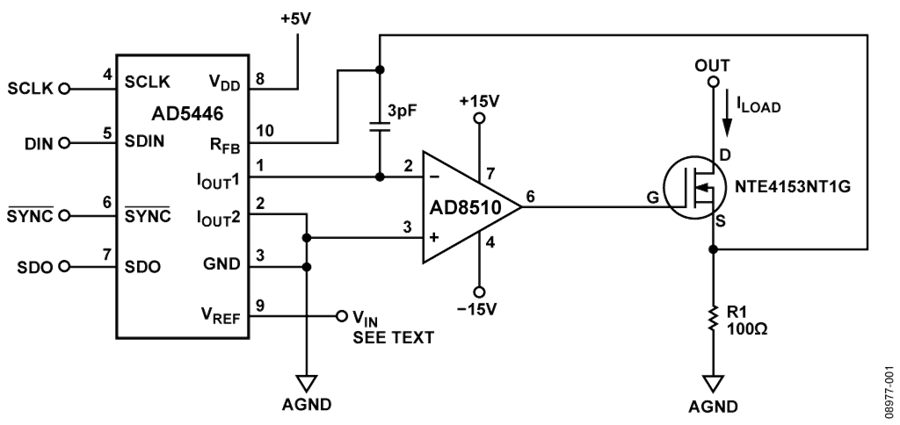

太陽光発電インバータ

The ADSP-CM41xF series of mixed-signal control processors is based on the ARM^® Cortex-M4™ processor core with floating point unit operating at frequencies up to 240 MHz. In addition, some of the series incorporate an ARM^® Cortex-M0™ processor core operating at frequencies up to 100 MHz which enables the integration of dual-core safety redundancy into a single chip. The processors integrate up to 160K Bytes of SRAM memory with ECC, up to 1M Byte of flash memory with ECC, accelerators and peripherals optimized for photo-voltaic (PV) inverter control and motor control, and an analog module consisting of up to two 16-bit SAR-type ADCs, one 14-bit on M0 ADC and one 12-bit DAC. The ADSP-CM41xF family operates from a single voltage supply, generating its own internal voltage supplies using internal voltage regulators and an external pass transistor.

By integrating a rich set of industry-leading system peripherals and memory, the ADSP-CM41xF mixed signal control processors are the platform of choice for next-generation applications that require RISC programmability and leading-edge signal processing in one integrated package. These applications span a wide array of markets in power conversion and include Solar PV inverters, motor/power control, and battery charging/control.

ADuM4135は特にIGBTの駆動に最適化された1チャンネル・ゲート・ドライバです。入力信号と出力ゲート・ドライバ間のアイソレーションにはアナログ・デバイセズのiCoupler^®技術が使用されています。

ADuM4135はミラー･クランプ回路を内蔵しており、単一電源でゲート電圧が2 V（代表値） を下回った時、IGBTのターンオフは安全に行なわれます。ミラー・クランプ動作あり／なしのどちらでも、ユニポーラまたはバイポーラの2次電源動作が可能です。

チップ上の高電圧領域と低電圧領域間の制御情報の絶縁された通信もアナログ・デバイセズのチップ・スケール・トランスにより可能になっています。チップの状態についての情報は専用の出力から読み出すことができます。2次側での故障の後、部品のリセットの制御はデバイスの1次側で行います。

ADuM4135には非飽和検出回路が内蔵されており、高電圧短絡回路のIGBT動作に対して保護します。非飽和保護機能にはスイッチ切り替え後の最初のターンオンによる電圧スパイクをマスクするためのマスキング時間370 ns（代表値）のようなノイズ低減機能も含まれます。内蔵537 µA（代表値）電流源は部品数が少ない場合に可能ですが、さらにノイズ耐性が要求される場合は内部のブランキング・スイッチを使用して外部の電流源を追加します。

2次側UVLOは共通のIGBTスレッショールド・レベルを念頭において11.67 V（代表値）に設定されています。

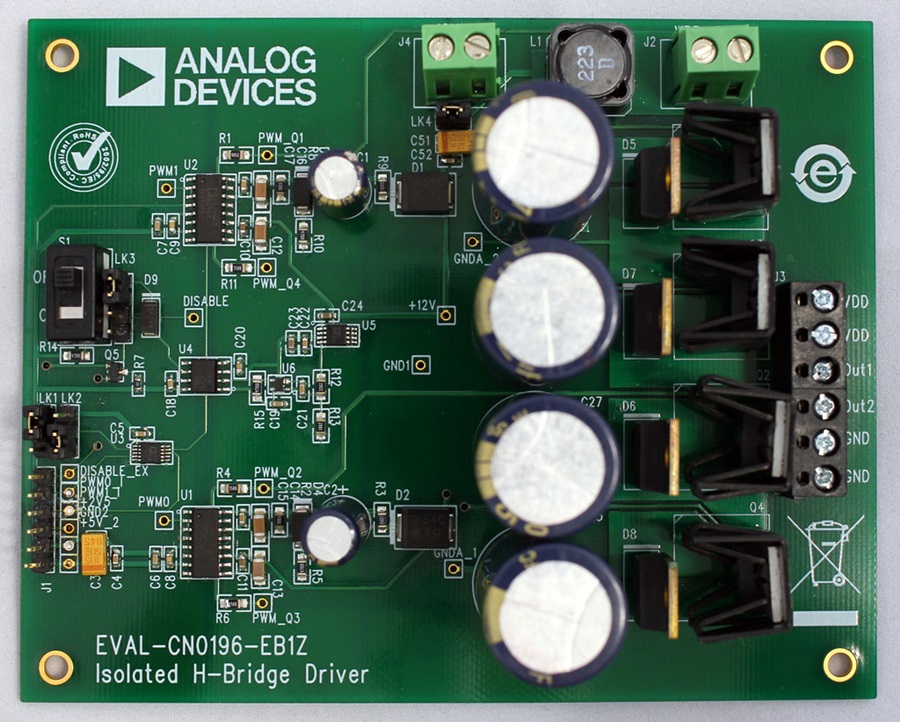

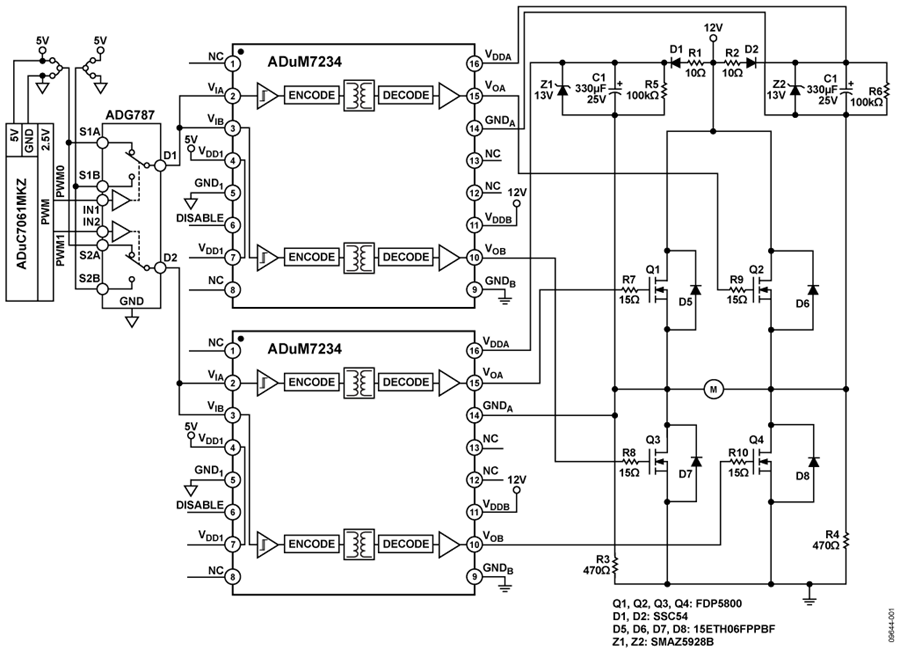

• MOSFET/IGBTゲート・ドライバ
• PVインバータ
• モーター駆動

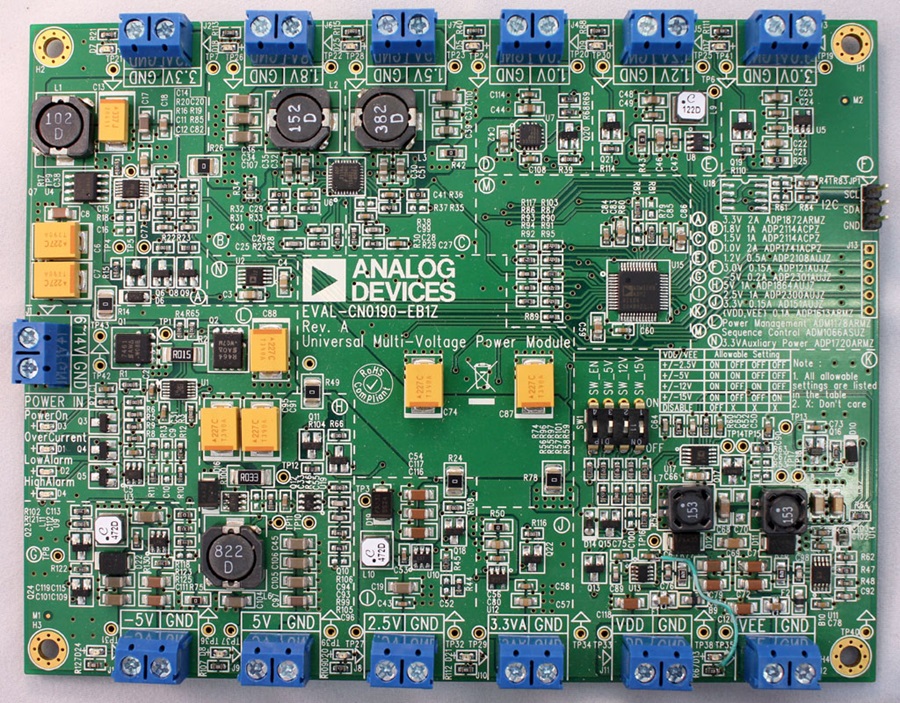

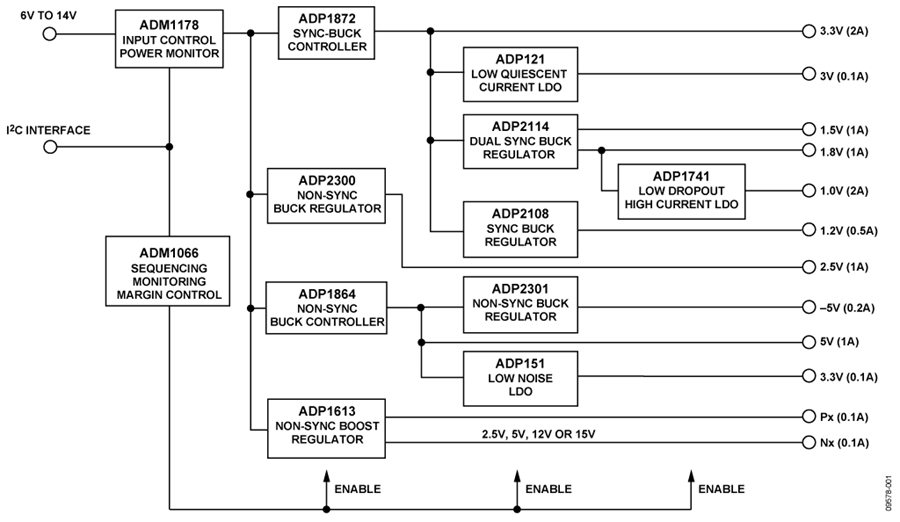

• 電源

AD7401Aは、アナログ・デバイセズのiCoupler^®技術をベースとするオンチップにデジタル・アイソレータを内蔵し、アナログ入力信号を高速の1ビット・データ・ストリームに変換する2次のΣΔ（シグマ・デルタ）変調器です。5Vの電源で動作し、±250mV（±320mVフルスケール）の疑似差動入力信号を受け入れます。アナログ入力がアナログ・モジュレータによって連続的にサンプリングされるため、サンプル＆ホールド回路を外付けする必要がありません。入力情報は、最大20MHzのデータレートで0と1のコード密度として出力ストリームの中に含まれます。適切なデジタル・フィルタを使用することによって、オリジナルの情報を再構成することが可能です。シリアルI/Oでは、5Vまたは3.3Vの電源（V_DD2）を使用できます。

シリアル・インターフェースはデジタル的に絶縁されます。オンチップのアイソレータには、高速CMOS技術に加えて、アナログデバイセズのiCoupler^®技術が採用されているため、フォトカプラなどのデバイスに比べて格段に優れた性能特性を発揮します。このデバイスには、オンチップの電圧リファレンスも内蔵されています。AD7401Aは16ピンのSOICパッケージを採用し、－40°C～＋125°Cの温度範囲で動作します。

• ACモータ制御
• シャント電流モニタリング

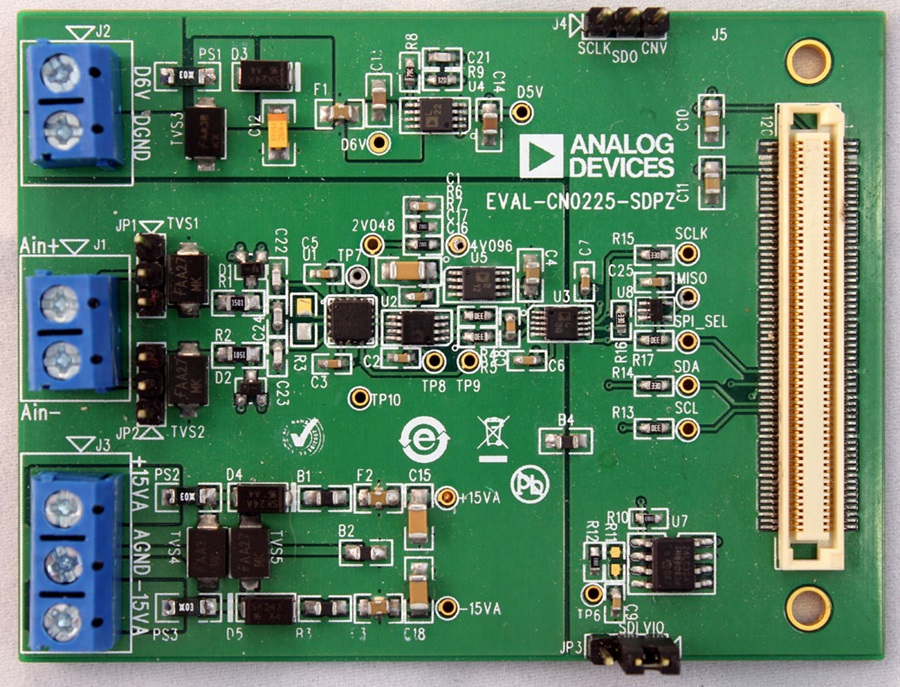

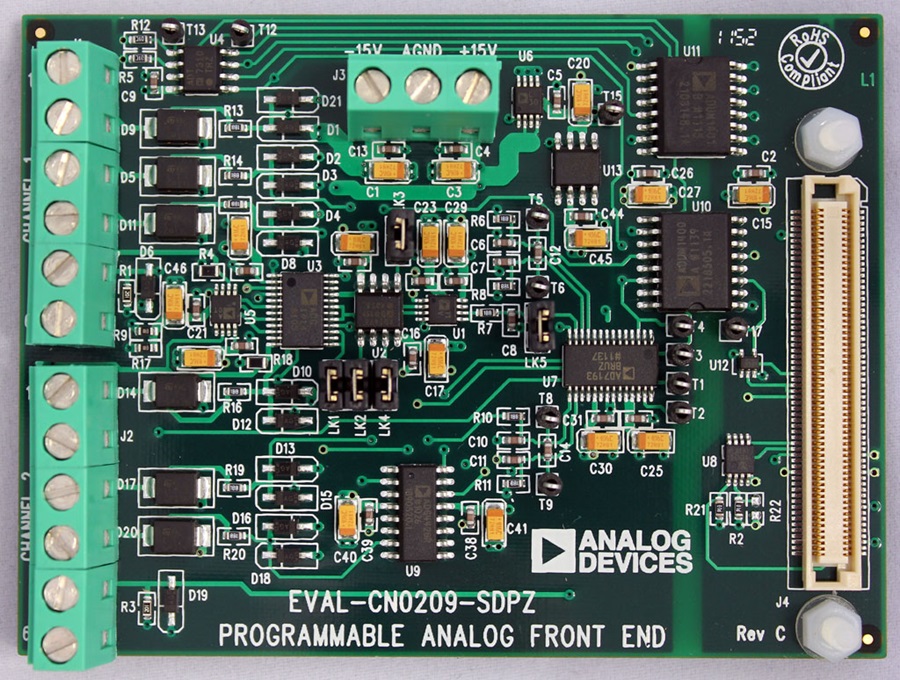

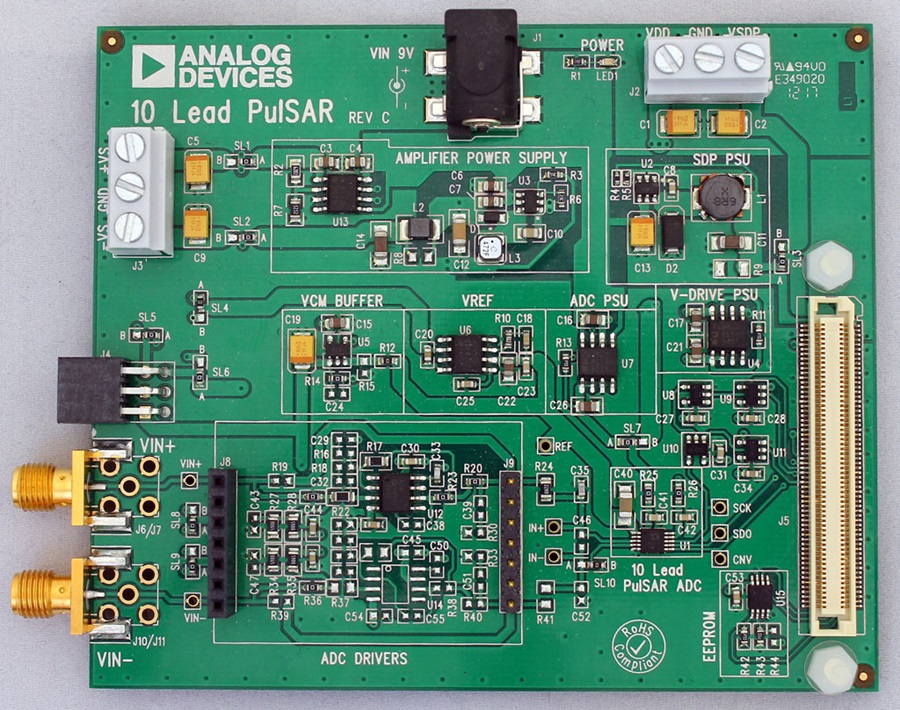

• データ・アクイジション・システム
• A/D＋フォトカプラ絶縁の置換品
