适用于光学系统和模块的数据中心电源解决方案

ADN8834¹ 是一款集成TEC控制器的单芯片TEC控制器。它包括线性功率级、脉冲宽度调制(PWM)功率级和两个零点漂移、轨到轨运算放大器。线性控制器采用PWM驱动器工作，在H桥配置下控制内部功率MOSFET。通过测量热传感器反馈电压，并使用集成运算放大器作为比例-积分-微分(PID)补偿器来调理信号，ADN8834通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

ADN8834支持负温度系数(NTC)热敏电阻以及正温度系数(PTC)电阻温度检测器(RTD)。目标温度设置为数模转换器(DAC)或外部电阻分压器的模拟电压输入。

ADN8834温度控制环路利用内置零漂移斩波放大器通过PID补偿方式实现稳定。内部2.50 V基准电压提供精确的1%输出，用于热敏电阻温度检测电桥和分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。它利用零点漂移斩波放大器，通过自动模拟温度控制环路可维持极佳的长期温度稳定性。

应用

• TEC温度控制
• 光学模块
• 光纤放大器
• 光纤网络系统
• 需要TEC温度控制的仪器仪表l

¹ 产品受美国专利第6,486,643号保护

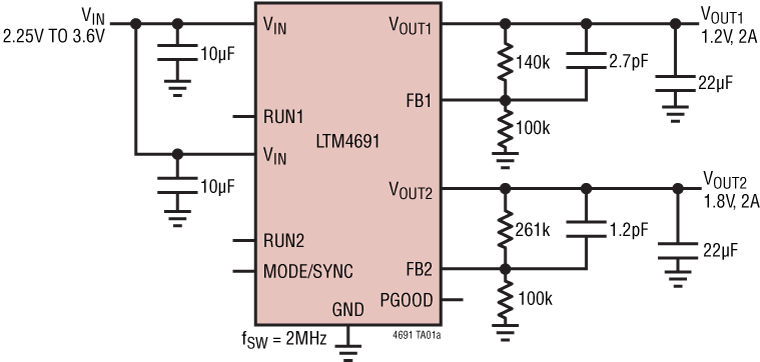

LTM4691是一款完整的双通道2A输出开关模式DC/DC电源，采用小型3mm × 4mm × 1.18mm LGA封装。封装中包含开关控制器、功率FET、电感和所有支持元件。在2.25V至3.6V的输入电压范围内工作时，LTM4691支持具有通过外部电阻设置的0.5V至2.5V可编程输出电压范围的两个输出。其高效率设计在每个输出上提供高达2A的连续电流。只需要输入和输出体电容。

LTM4691在强制连续模式下工作以实现低噪声跳脉冲模式，或在轻负载下以突发模式工作以实现高效率。典型的降压开关频率为2MHz且可在1MHz至3MHz之间同步。其高开关频率和电流模式架构可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。

其他特性包括精密运行阈值、PGOOD信号、输出过压保护、热关断和输出短路保护。LTM4691是一款符合RoHS标准的无铅产品。

应用

• 电信、网络和工业设备
• 负载点调整
• FPGA、ASIC内核电源

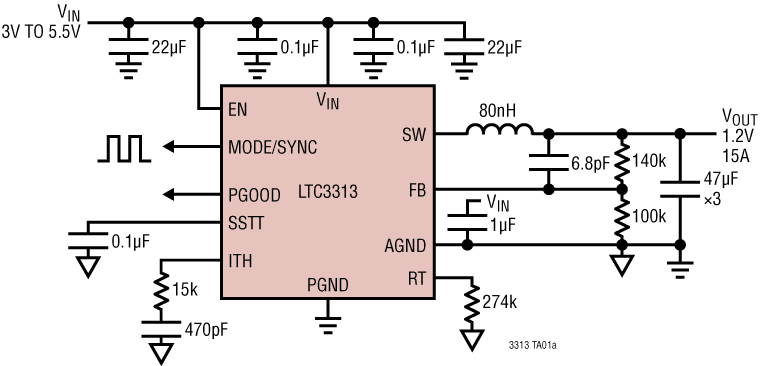

LTC3313是一款非常小巧、低噪声、单片式降压型DC/DC转换器，能够从2.25V至5.5V输入电源提供高达15A的输出电流。该套件采用Silent Switcher架构，可在高达5MHz的开关频率下实现低EMI和高效率。对于具有更高功率要求的系统，易于实现多相并行转换器。

LTC3313采用恒定频率、峰值电流模式控制架构，可实现快速瞬态响应。500mV基准电压源可实现低电压输出。100%占空比操作，可实现低压降。

其他功能包括输出稳压时的电源良好信号、精密启用阈值、输出过压保护、热关断、温度监视器、时钟同步、模式选择和输出短路保护。该套件采用紧凑型18引脚3mm × 3mm LQFN封装。

应用

• 汽车/工业/通信
• 服务器、电信电源
• 分布式直流电源系统(POL)
• FPGA、ASIC、μP内核电源

如果结温超过125°C，过温保护电路就会激活，保护ADP196本身及下游电路免受损害。过流保护通过恒定的电流限制提供。

ADP196-01集成一个内部快速输出放电电路，用于在其输出禁用时让输出电容放电。

ADP196采用WLCSP封装，占用的印刷电路板(PCB)空间极小，面积不到1.5 mm²，高度仅0.60 mm。

ADP196采用超小型1.0 mm × 1.5 mm、0.5 mm间距、6引脚WLCSP封装和2.0 mm × 2.0 mm × 0.55 mm、0.65 mm间距、6引脚LFCSP封装。

应用

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 光纤网络模块SFP、SFP+、XFP、CFP的浪涌控制
