SDP-BREAKOUT-BOARD

产品详情

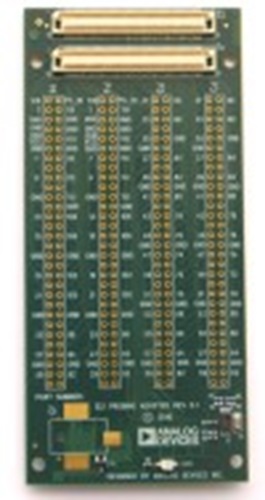

SDP分线板是一款用于 系统演示平台 (SDP) 的内插器板。 它提供了单独监视各SDP 120引脚连接器信号的途径。 利用通孔探测点，连接器接口上的120个信号均暴露于分线板。

SDP分线板拥有120引脚插座连接器，可连接至SDP控制器板120引脚接头连接器。 因此，SDP分线板可连接至SDP-B。 此外它还具有120引脚接头连接器，允许将专为SDP设计的子板连接至分线板上。 这样，分线板可同时连接至SDP控制器板和子板，供用户监视传输于两个板之间的信号。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。 有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp。
