SCP-1X2BKOUT-EVALZ
信号链电源连接硬件| 1 个输入-2 个输出并行分线板
顶部
概览
产品详情

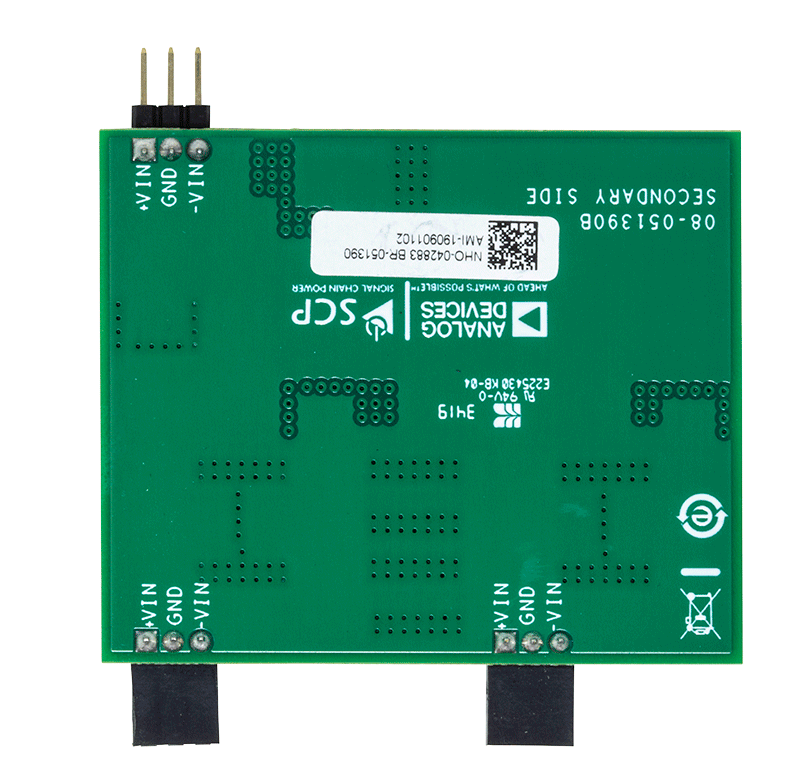

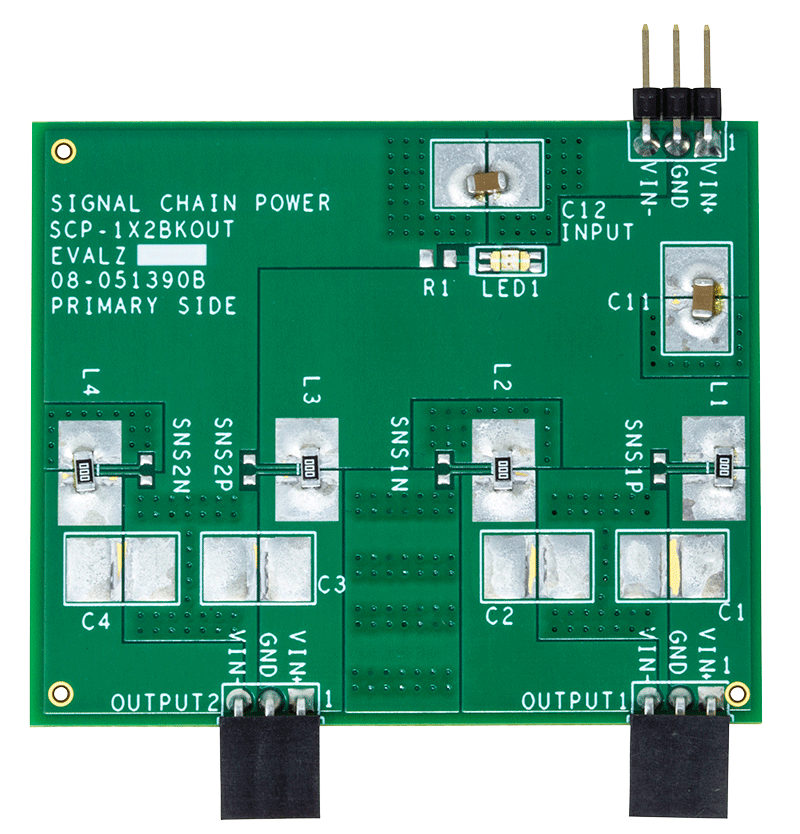

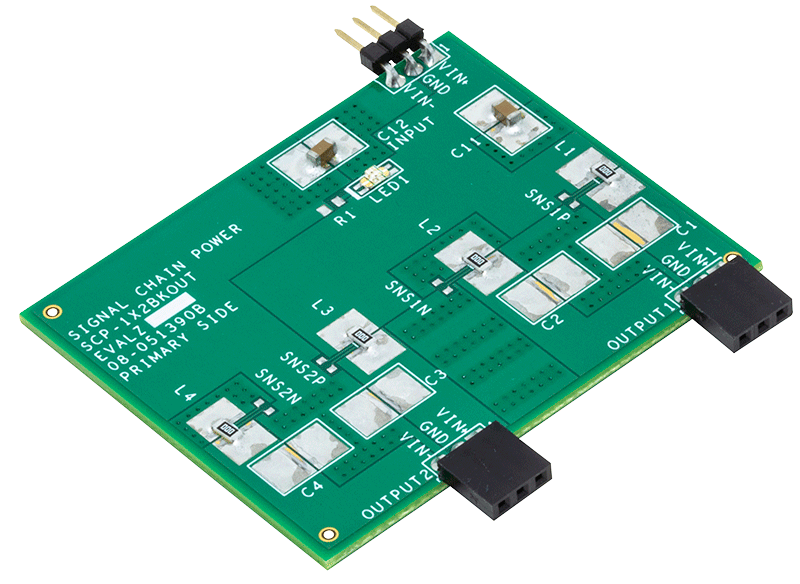

演示电路 SCP-1X2BKOUT-EVALZ 是配套的硬件工具，旨在将现有轨道扩展为信号链电源硬件评估矩阵中的两个部分。它具有一个 (1) 输入端口和两个 (2) 输出端口，以及无源滤波选项。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-5X1-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
文档
-
SCP-1X2BKOUT-EVALZ - Schematic2021/1/19PDF23 K
-
SCP-1X2BKOUT-EVALZ Demo Manual (Rev. 0)2020/12/16PDF2 M
-
SCP-1X2BKOUT-EVALZ - Design Files2021/1/19ZIP3 M
