概览

优势和特点

  • 在宽范围的输入电压和负载条件下稳健运行
  • 温度范围：-40°C至+125°C
  • 通过板载LED指示状态和故障条件
  • 反向电源电压保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

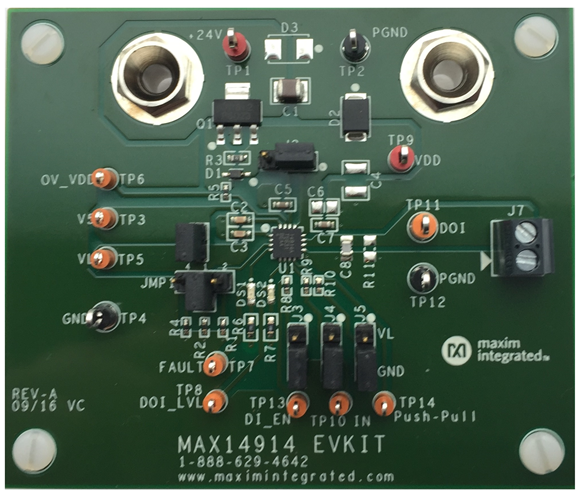

MAX14914评估套件（EV套件）设计可靠，用于评估可配置的工业数字输出驱动器/数字输入MAX14914/MAX14914A/MAX14914B。该评估套件可通过简单的跳线设置将MAX14914配置为数字输出（高侧或推挽模式）或数字输入。

该评估套件必须由+24V外部电源供电，满载时的电流消耗可高达1.3A（最小值）。

MAX14914EVKIT已安装MAX14914ATE+，采用16引脚、4x4mm TQFN-EP封装。

不直接支持MAX14914B过流中断输出。对于MAX14914B应用，请参考MAX14914 IC数据手册。



应用

  • 可配置的数字输入/输出
  • 工业数字输出和输入模块
  • 电机控制
  • 安全系统
