概览
优势和特点
- ADuM4195隔离放大器，采用宽体SOIC-16封装
- ADuM6028-5BRIZ 隔离板载电源
- 最大1000 V直流预配置输入
- 可配置为交流电压输入
产品详情

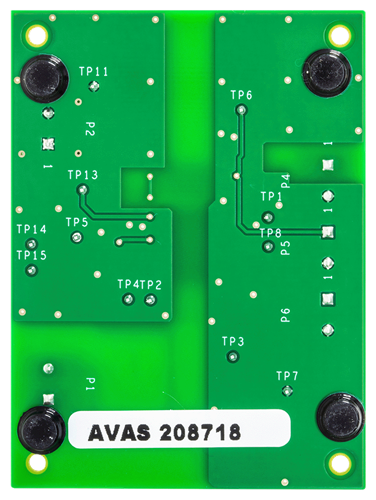

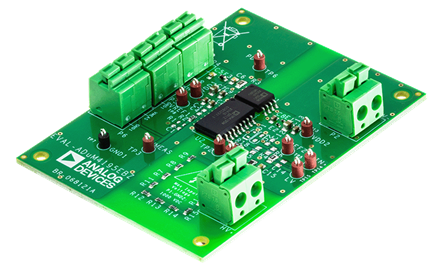

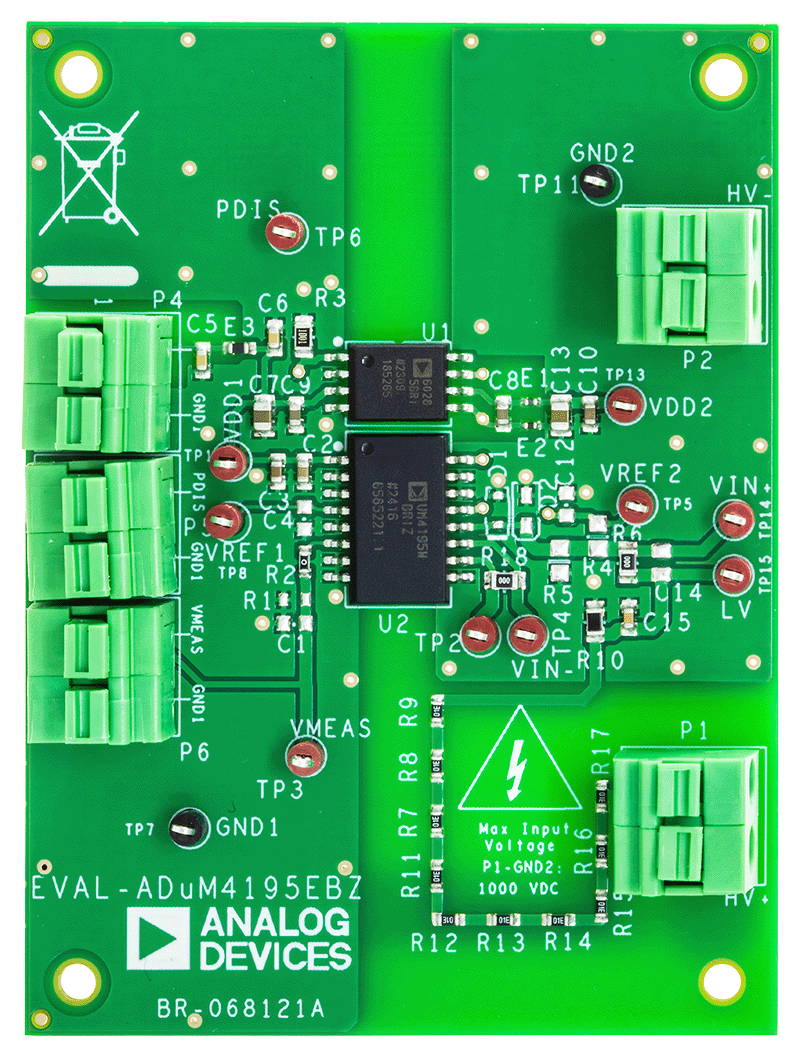

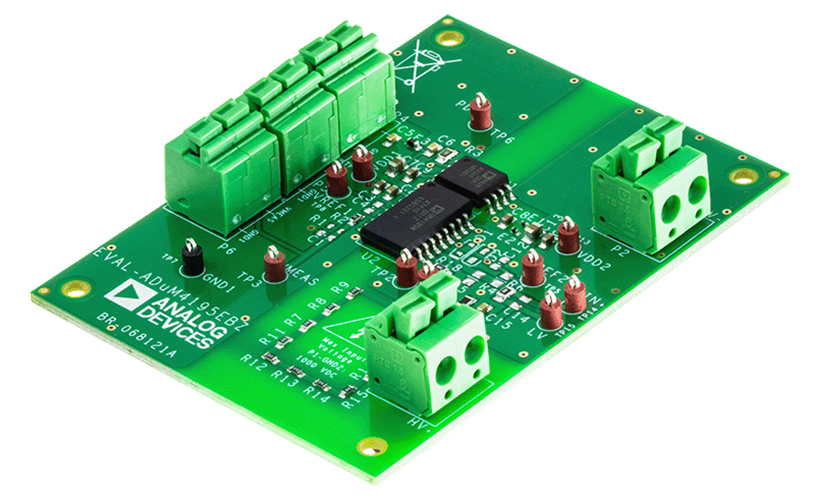

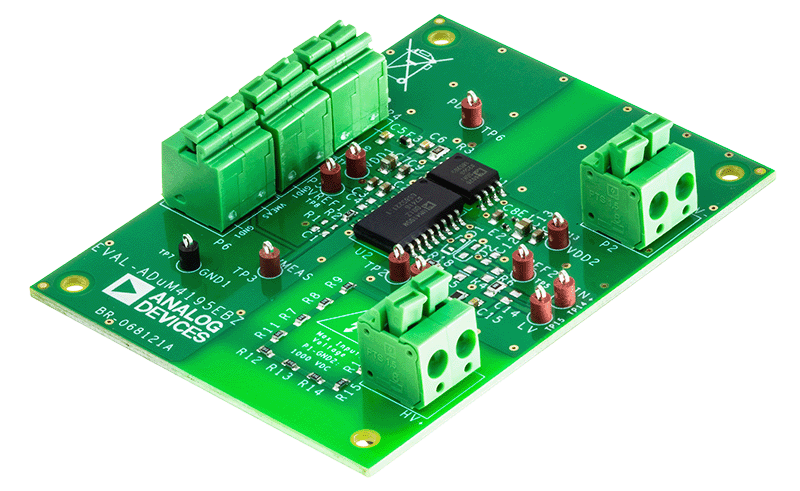

EVAL-ADuM4195EBZ是一款集成隔离板载电源的紧凑型隔离式直流和交流（可配置）电压监控板，方便设置和测试ADuM4195的性能特性。

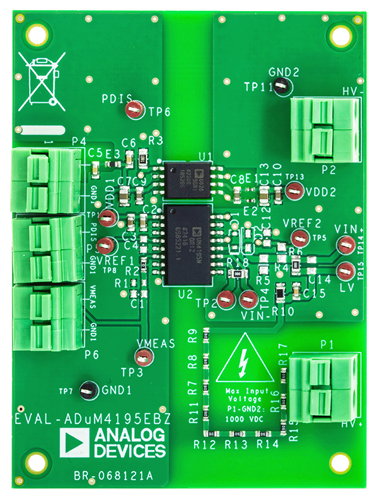

在电路板的输入端（右侧），高压输入连接器P1经过预配置，支持高达1 kV直流电压。输入端的内部运算放大器以电压跟随器配置进行连接。在电路板的输出端（左侧），ADuM4195的总输出可直接通过P6访问（预配置），或者可通过添加电阻和电容来实现一阶低通滤波。单个5 V DC电源足以为电路板的输入和输出端供电，而可选电源禁用(PDIS)引脚可用于禁用低功耗应用中的板载隔离电源。有关该器件的完整详细信息，请参考ADuM4195数据手册；使用EVAL-ADuM4195EBZ时必须同时参阅该数据手册。
使用入门
- 电源，5 V DC±10%，50 mA
- 可调直流电压源，0 kV至1 kV
- 2个数字万用表(DMM)， 5½ 位
