EVAL-ADUCM320
ADUCM320评估版
顶部
概览
产品详情
ADuCM320是一款片内堆叠式双芯片系统，设计用于固定波长激光模块应用的诊断控制。 该系统集成1个16位（14位精度）多通道SAR ADC、1个ARM® Cortex™-M3处理器、8个电压DAC、4个电流输出DAC以及flash/EE存储器，采用6 mm × 6 mm 96引脚BGA封装。ADuCM320开发系统可进行ADuCM320芯片评估。
开发系统套件内容

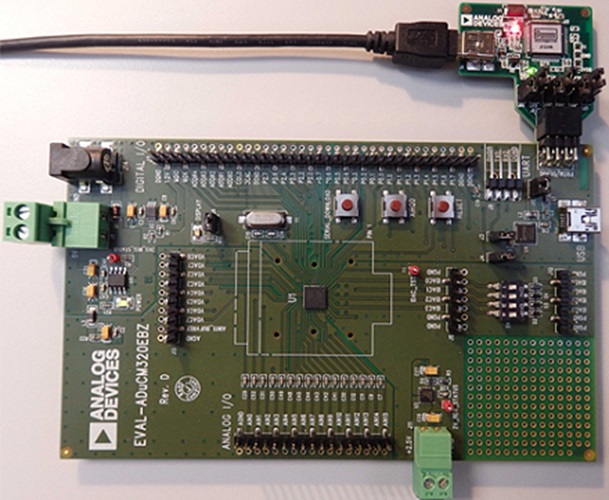

- 1个评估板(EVAL-ADuCM320EBZ)，支持利用最小的外部元件对器件进行性能评估
- 1个ADI J-Link OB仿真器(USB-SWD/UART-EMUZ)
- 1根USB电缆
- 1个安装光盘
文档
-
EVAL-ADuCM320 - Schematic Files2021/10/13PDF524 K
-
EVAL-ADuCM320iQSPZ - Schematic2021/10/11PDF525 K
-
UG-692：ADuCM320入门指南2014/6/16PDF3 M
-
EVAL-ADuCM320 - Cad Archive2021/10/13ZIP416 K
-
EVAL-ADuCM320 - Assembly Files2021/10/13ZIP48 K
-
EVAL-ADuCM320 - Evaluation Board Outline2021/10/13PDF1 M
-
EVAL-ADuCM320 - Gerber Files2021/10/13ZIP782 K
-
EVAL-ADuCM320 - Bill of Materials2021/10/13XLSX22 K
-
EVAL-ADuCM320i - Gerber Files2021/10/13ZIP797 K
-
EVAL-ADuCM320i - Board Outline Drawing2021/10/11PDF1 M
-
EVAL-ADuCM320i - Fabrication Drawing2021/10/11PDF46 K
-
EVAL-ADuCM320i - Bill of Materials2021/10/11XLSX16 K
-
ADuCM320 Design Tools2014/6/16
