EVAL-ADPL44002

产品详情

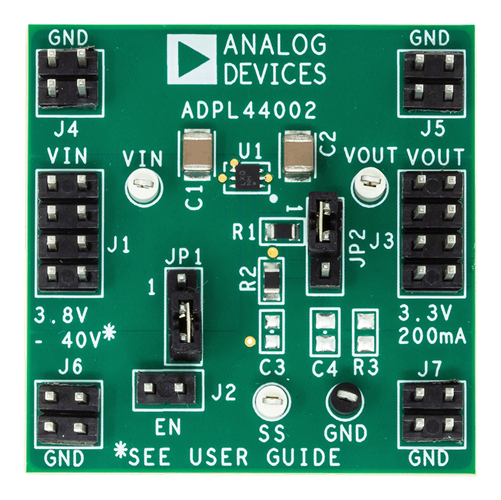

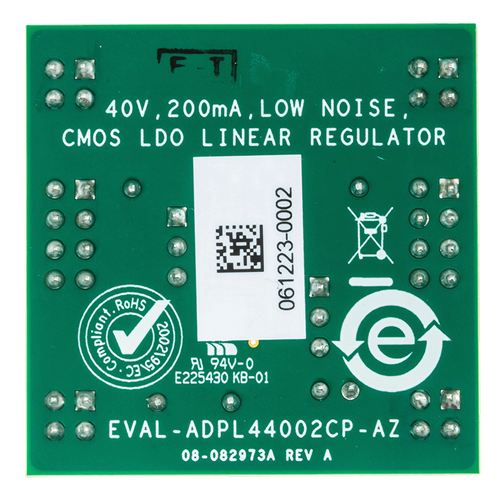

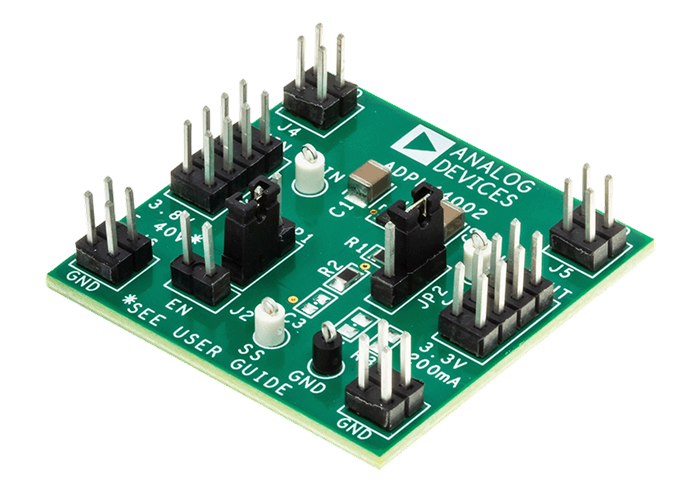

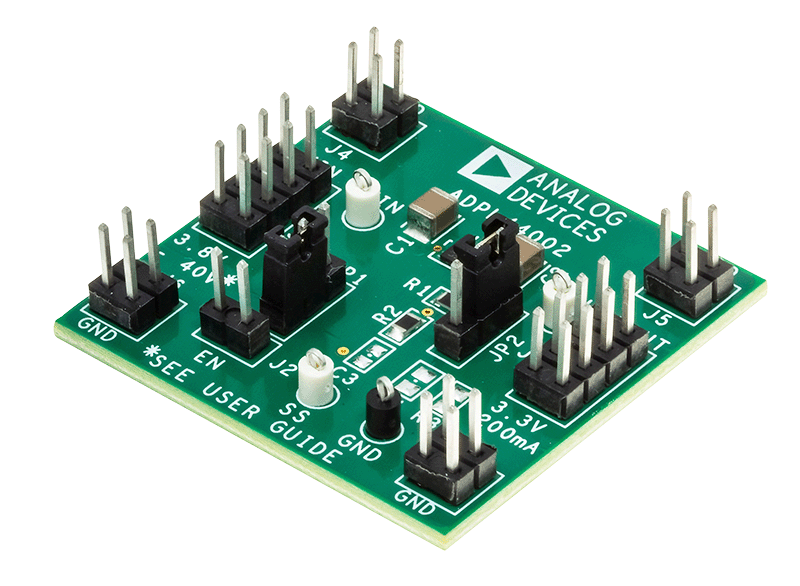

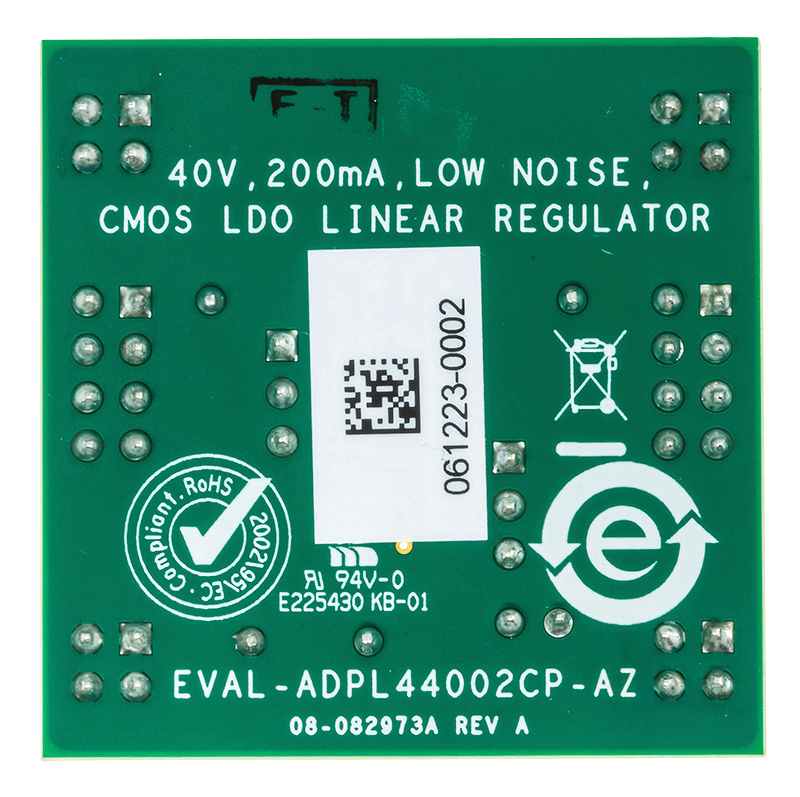

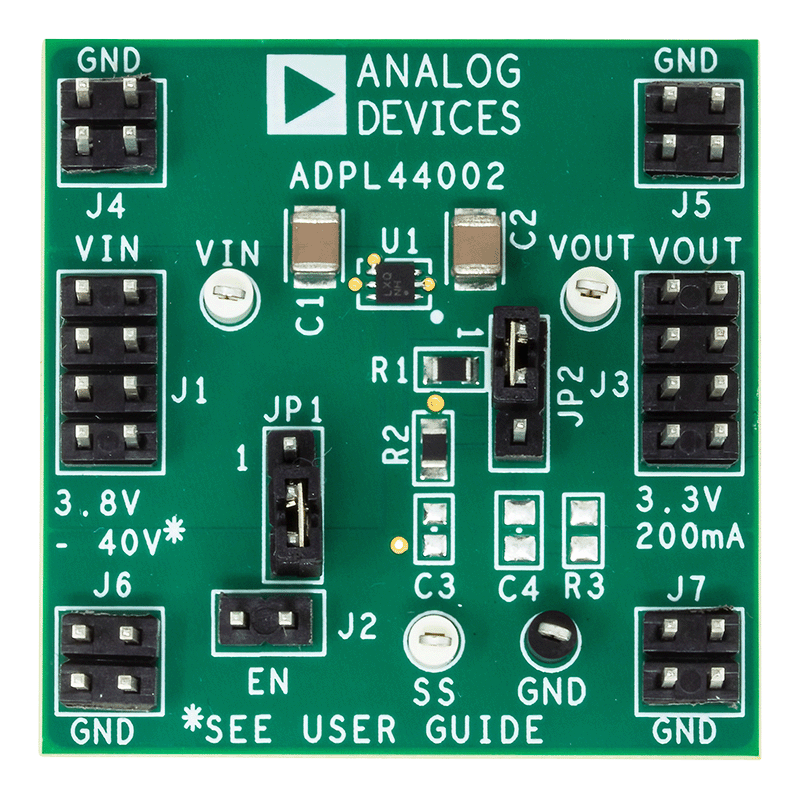

ADPL44002 评估板用于评估 ADPL44002，这是一款 40V、200mA、低噪声、CMOS、低压差 (LDO) 线性稳压器。

有关可用于评估 ADPL44002 的两种评估板，请参阅订购信息部分。有一个评估板采用 6 引脚、2mm x 2mm LFCSP 封装，还有一个评估板采用 5 引脚 TSOT 封装。

该评估板在 3.8V 至 40V 的输入范围内提供 3.3V 的输出。最大输出电流为 200mA，但输出电流也受到 ADPL44002 散热的限制。评估板采用可调版本的 ADPL44002。电阻分压器将可调 ADPL44002 的输出编程为 3.3V。通过将可选的 RC 网络组件安装到评估板印刷电路板 (PCB) 设计提供的占位符中，可以使可调 ADPL44002 的噪声性能与固定输出 ADPL44002 相当。可以使用跳线轻松配置评估板，以用于 ADPL44002 的固定输出版本，该版本的 SENSE/ADJ 引脚通常直接连接到输出。

除了用于输入电压、输出电压、EN 控制信号和接地的连接器外，评估板还提供用于输入、输出和 SS 引脚电压的测试点。跳线通常将 EN 引脚连接至 VIN 输入，但可以重新定位跳线，以便 EN 可在其连接器处由外部驱动。

有关更多详细信息，请参阅 ADPL44002 数据手册，使用 ADPL44002 评估板时除了本用户指南外还必须参阅该数据手册。
