EVAL-ADM3055E
ADM3055E 评估板
顶部
概览
优势和特点
- 集成isoPower的隔离式DC/DC转换器ADM3055E
- 带低辐射发射的2层PCB，符合EN55022 B类标准
- 板载LDO采用6 V至9 V供电，ADM3055E VCC引脚上提供5 V电压
- 螺丝端子连接器包括
- 6V至9V LDO，向VCC引脚和VIO引脚提供5V电源
- 向VCC引脚提供5V直接电源
- 向VIO引脚提供1.7 V至5.5 V直接电源
- TXD引脚、RXD引脚、STBY引脚、SILENT引脚、AUXIN引脚、AUXOUT引脚和RS引脚信号
- 用于GND1和GND2的分频PCB返回层
- 用于TXD引脚和RXD引脚信号的SMA连接器
产品详情

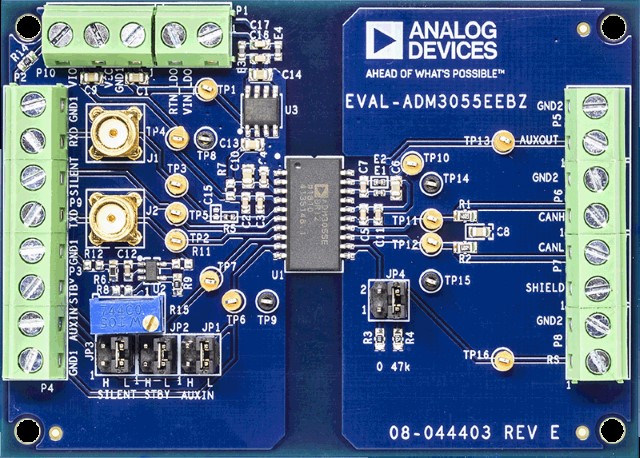

EVAL-ADM3055EEBZ允许用户评估ADM3055E和ADM3057E隔离信号和电源收发器，适用于控制器区域网络(CAN)或集成灵活数据速率(CAN FD)网络的CAN。EVAL-ADM3055EEBZ支持所有输入和输出功能，无需任何外部元件。
ADM3055E和ADM3057E采用ADI公司的iCoupler®技术，集成了逻辑侧开关键控(OOK)信号隔离通道和ADI公司的isoPower® DC/DC转换器，能够提供在带铁氧体的2层印刷电路板(PCB)上传输时远低于EN55022 B类限制的稳压隔离电源。
EVAL-ADM3055EEBZ配有ADM3055E。
ADM3055E和ADM3057E的完整规格参见ADI公司的ADM3055E和DM3057E数据手册。使用EVAL-ADM3055EEBZ时，必须同时参阅数据手册和本用户指南。
EVAL-ADM3055EEBZ为兼容型器件且可用于评估ADM3057E。ADM3055E和ADM3057E的封装和隔离能力有所不同，但两个器件具备相同的评估功能。文档
-
UG-1372: EVAL-ADM3055EEBZ User Guide (Rev. A)2018/8/6PDF400 K
