概览
优势和特点
- 低 RON：0.5 Ω
- 高达 847 mA 的高持续电流
- 在信号范围内平坦 RON：0.003 Ω
- 改善导通电阻和导通电容之间的平衡
- 1.8 V 逻辑兼容性
- 16 引脚 4 mm × 4 mm LFCSP
- 与 ADG1436 引脚兼容
- 全定工作电压为 ±15 V、+12 V、±5 V 与 +5 V/–12 V
- 可使用非对称电源
- 模拟信号范围为 VSS 至 VDD − 2 V
产品详情
EVAL-ADG2436EBZ 是用于 ADG2436 的评估板。ADG2436 包含两个独立的单刀双掷 (SPDT) 开关。EN 输入用于禁用所有开关。两个开关具有先开后合式开关功能，适用于多路复用器应用。每个通道在打开时在两个方向上的传导都一样好，每个开关的输入信号范围从 VSS 至 VDD − 2 V。当开关关闭时，高达电源的信号电平被阻止。数字输入与 5 V、3.3 V 和 1.8 V 逻辑输入兼容，无需单独的数字逻辑电源引脚。导通电阻曲线在整个模拟输入范围内异常平坦，从而确保了切换音频信号时良好的线性度和低失真。

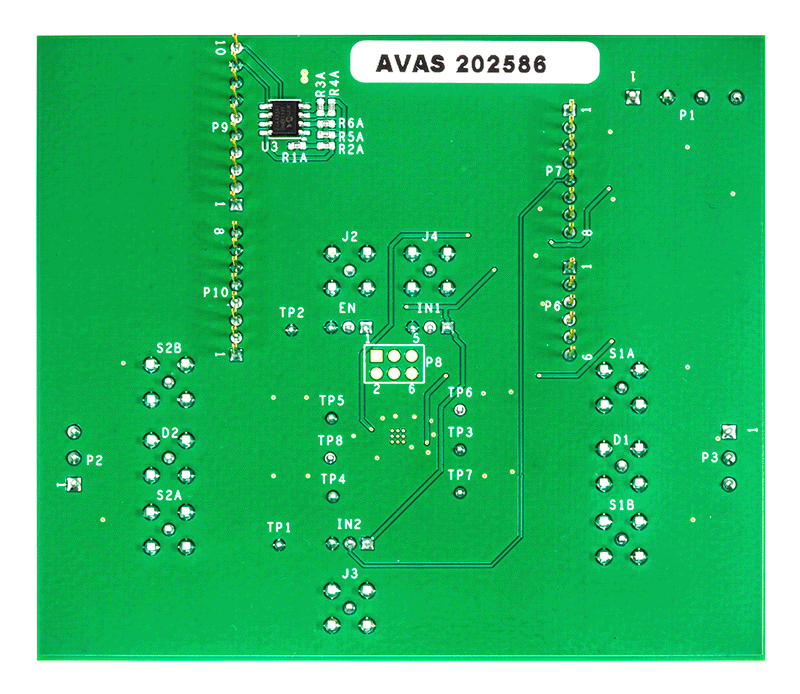

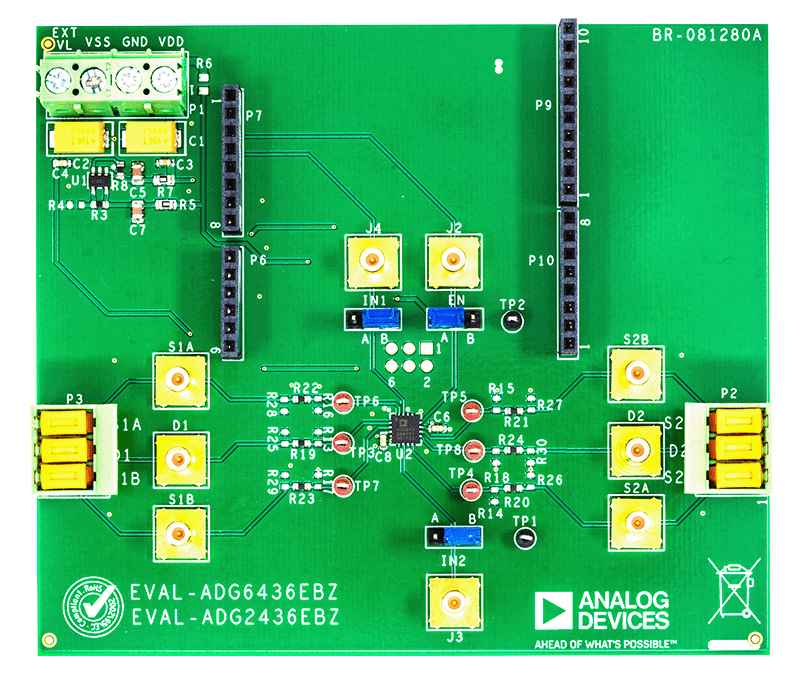

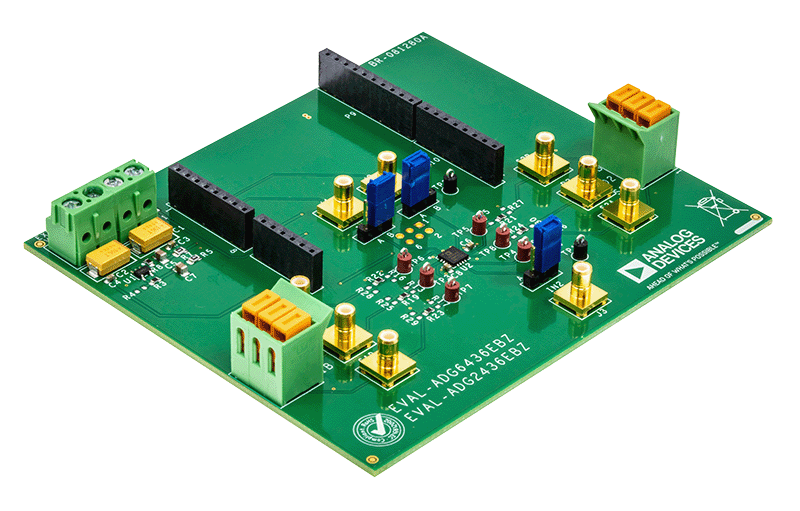

图 1 显示了 EVAL-ADG2436EBZ 评估板。ADG2436 位于评估板的中心，并提供线螺丝端子来连接每个源极和漏极引脚。三个螺丝端子为设备供电，第四个端子为用户提供定义的数字逻辑电源电压（如果需要）。数字逻辑供电电压也可以由板上的 ADP7142 提供。
ADG2436 的完整规格可在 ADI 公司提供的 ADG2436 数据手册中找到，使用 EVAL-ADG2436EBZ 评估板时，必须结合本用户指南进行查阅。
