EVAL-ADAR4002

产品详情

本用户指南介绍了适用于 ADAR4002 0.5GHz 至 19GHz、单通道双向真实时间延迟单元和可变衰减器的 ADAR4002-EVALZ 评估板套件，适用于相控阵应用。ADAR4002 具有数字步进衰减器 (DSA) 模块和时间延迟单元 (TDU) 模块。TDU 有两个可编程的时间延迟范围。范围 0 提供 508ps 时间延迟范围和 4ps 步长，而范围 1 提供 254ps 时间延迟范围和 2ps 步长。请参阅 ADAR4002 数据手册中的设备框图。

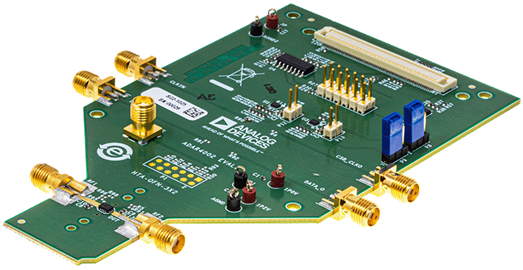

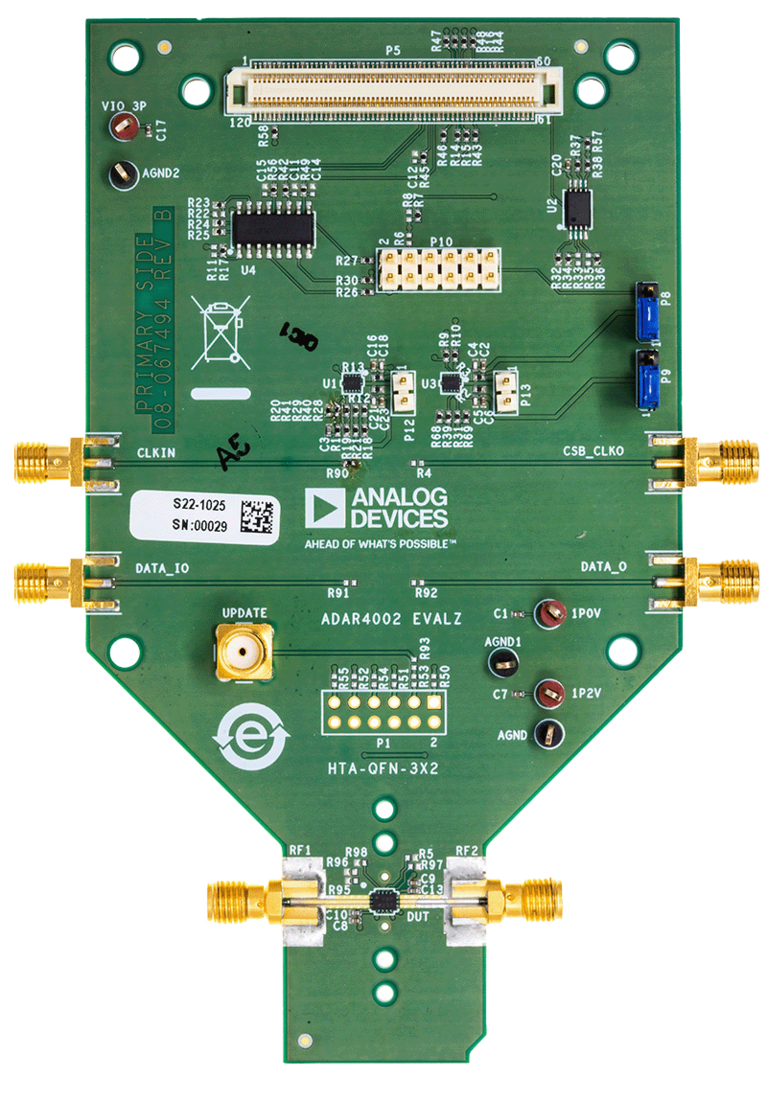

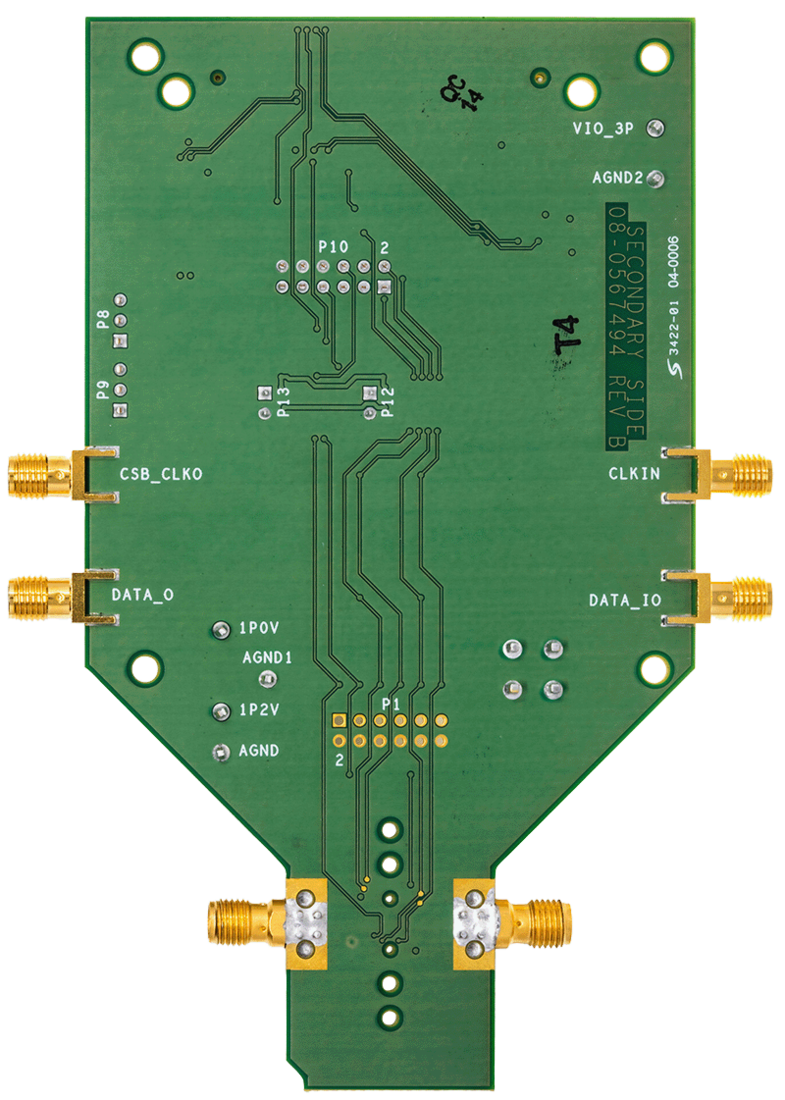

ADAR4002-EVALZ 允许用户测试 ADAR4002 芯片提供的所有功能和特性，包括可变增益、可变时间延迟和两种数字模式（串行外设接口 (SPI) 和移位寄存器）。RF 信号走线采用 50Ω共面波导设计，连接到设备的 RF1 端口和 RF2 端口，从而可以与测试设备或其他印刷电路板（PCB）进行简单的接口。EVAL-SDP-CS1Z (SDP-S) 控制器板使用 ADAR4002 ACE 插件对 SPI 端口或移位寄存器进行编程。

数据手册中提供了 ADAR4002 的完整描述和规格，使用 ADAR4002-EVALZ 评估板时应同时参考本用户指南。
