EVAL-ADAQ7769-1

产品详情

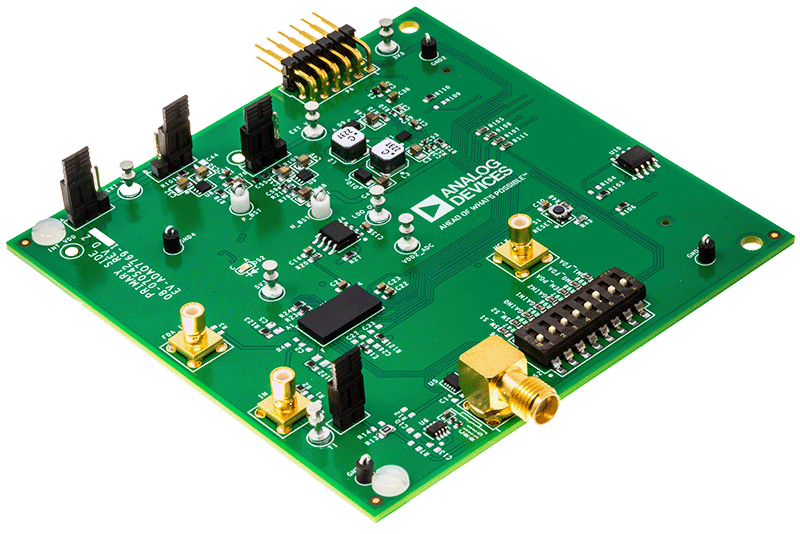

EV-ADAQ7769-1FMC1Z 评估套件可轻松评估 ADAQ7769-1，它是一款高输入阻抗、可编程增益、抗混叠、24 位、1MSPS、μModule^® 数据采集 (DAQ) 解决方案。EV-ADAQ7769-1FMC1Z 与可下载的评估软件一起使用，以完整配置 ADAQ7769-1 的功能并显示时域和频域中的转换结果。

EV-ADAQ7769-1FMC1Z 通过 Digilent ZedBoard™ 连接到 PC 的 USB 端口。默认情况下，3.3V 电源轨由 ZedBoard™ 供电，并由板载电源解决方案调节为 +20V、−16V 和 +5.3V，为 ADAQ7769-1 及其支持组件供电。其中包括一个集成电子压电 (IEPE) 接口，以支持使用 IEPE 传感器对 ADAQ7769-1 进行评估。

有关 ADAQ7769-1 的完整详细信息，请参阅 ADAQ7769-1 数据手册，在使用 EV-ADAQ7769-1FMC1Z 评估板时，必须同时参阅该数据手册和用户指南。有关当前原理图、布局和物料清单，请参阅 EVAL-ADAQ7769-1 产品页面。
