EVAL-ADAQ7767-1

产品详情

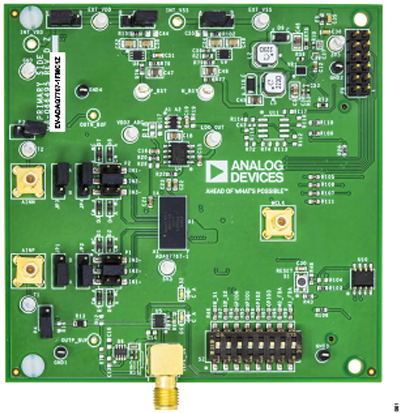

EV-ADAQ7767-1FMC1Z 评估套件可简单评估 ADAQ7767-1、灵活电阻输入、抗混叠、24 位、1 MSPS、µ 模块^® 数据采集（DAQ）解决方案。EVADAQ7767-1FMC1Z 与可下载的评估软件一起使用，以完整配置 ADAQ7767-1 的功能并显示时域和频域中的转换结果。

EV-ADAQ7767-1FMC1Z 通过系统演示平台板 (SDP-H1) 连接到 PC 的 USB 端口。默认情况下，3.3V 电源轨由 SDP-H1 供电并由板载电源解决方案调节为 ±15V 和 +5.3V，从而为 ADAQ7767-1 及其支持元件供电。其中包括一个集成电子压电（IEPE）接口和一对输入缓冲器，用于评估各种输入类型的 ADAQ7767-1。

有关 ADAQ7767-1 的完整详细信息，请参阅 ADAQ7767-1 数据手册，在使用 EV-ADAQ7767-1FMC1Z 评估板时，必须同时参阅该数据手册和用户指南。有关当前原理图、布局和物料清单，请参阅 EVAL-ADAQ7767-1 产品页面。
