概览
优势和特点
- 用于评估 ADA4356 的全功能评估板，ADA4356 是一款单通道电流输入模数转换器 (ADC) μModule 模块，并采用 12mm × 6mm 84 球球栅阵列 (BGA) 封装。
- 分析 | 控制 | 评估 (ACE) 软件插件可用于设备配置、数据采集和性能评估
- 板载电源解决方案和输入电流源
- 板载输入信号电流分压器，用于扩展电流范围
- 通过 3 针接头提供 TIA 增益逻辑控制
- 用于快速诊断电路板电源的自调试电路
- 兼容 FMC，已配置为 ZedBoard，但也可通过其他基于 FMC 的 FPGA 进行控制。
产品详情
EVAL-ADA4356EBZ 评估板旨在评估 ADA4356 的性能，ADA4356 是一款单通道、低噪声、宽动态范围、电流输入模数转换器 (ADC) 微模块，具有三个可编程增益和两个可选的内部模拟低通滤波器，采用 12mm × 6mm BGA 封装。它通过 ADI 的分析 | 控制 | 评估 (ACE) 软件提供对 ADA4356 功能的访问。
EVAL-ADA4356EBZ 评估板设计用于通过现场可编程门阵列 (FPGA) 夹层卡 (FMC) 连接器与 Digilent ZedBoard 配合使用。
EVAL-ADA4356EBZ 评估板支持的主要功能如下：
- 低电压数字信号（LVDS）数据输出接口。
- 可通过串行外设接口 (SPI) 和安全外壳协议 (SSH)，对可编程增益跨阻放大器 (PGTIA)、低通滤波器 (LPF) 和模数转换器 (ADC) 进行配置。
- 板载 3.3V 稳压电源，为电路板的主电路以及其他稳压电源供电：2.5V，1.8V。
- 多种板载输入选项，方便评估。
- 电平转换器，可灵活选择 FPGA。

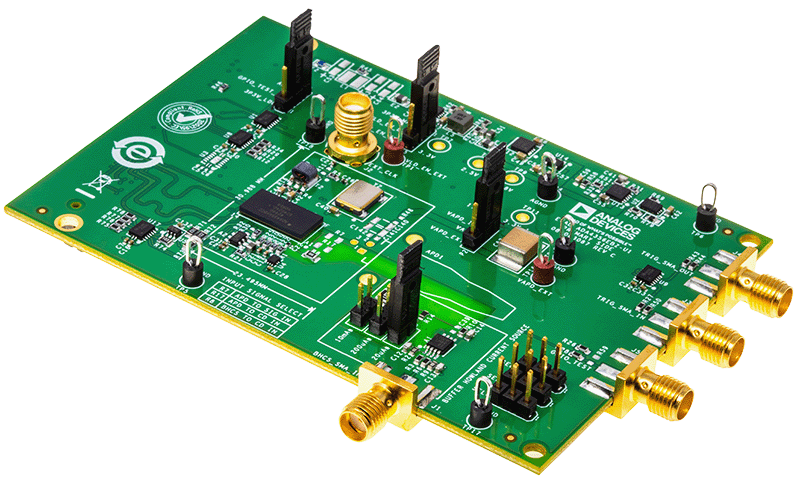

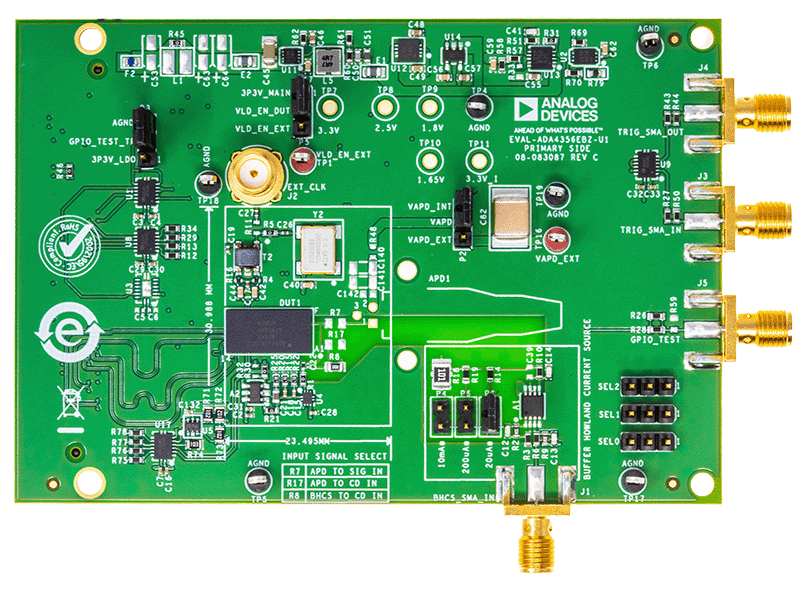

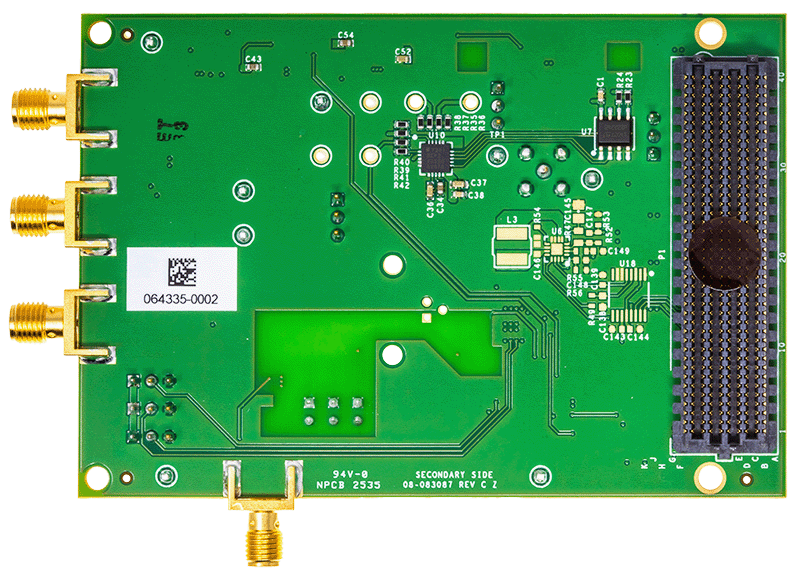

EVAL-ADA4356EBZ 评估板是一块 6 层印刷电路板 (PCB)，尺寸为 3.957 英寸 × 2.717 英寸。图 1 显示了电路板的正面和背面视图。EVAL-ADA4356EBZ 评估板预装了关键电路和组件，可实现简单的台式设置，从而最大限度地减少了对额外台式设备的需求。
ADA4356 的完整规格可在ADI公司提供的 ADA4356 数据手册中找到。使用 EVAL-ADA4356EBZ 评估板时，须同时参考该数据手册和本用户指南。
相关产品
使用入门
所需设备
硬件
- 运行 Windows® 10 或更高版本操作系统的 PC
- Digilent ZedBoard 带 12V 壁式适配器电源
- 函数生成器
电缆和部件
- 用于将 EVAL-ADA4356EBZ 评估板连接到信号源的 SMA 电缆
- 使用以太网线将 ZedBoard 连接到电脑
- 包含系统板引导文件和 Kuiper Linux 操作系统的 SD 卡
