概览
优势和特点

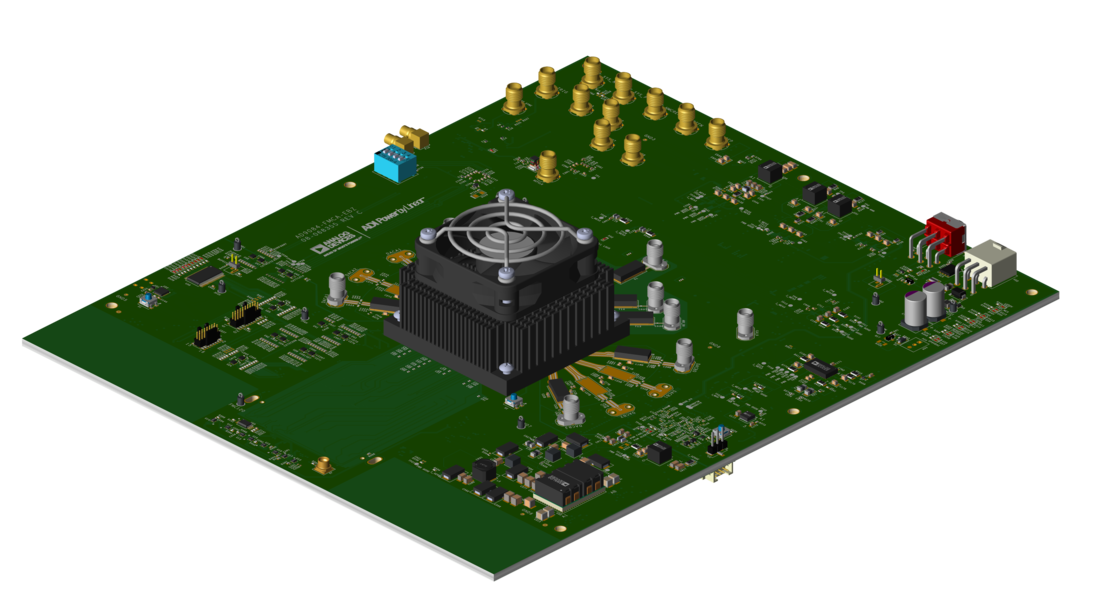

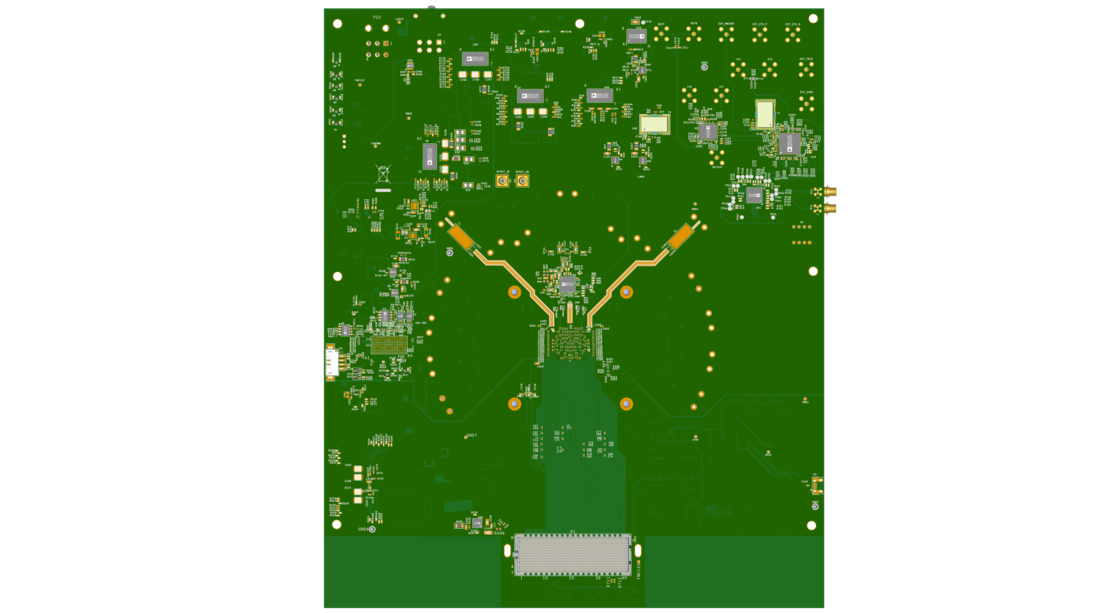

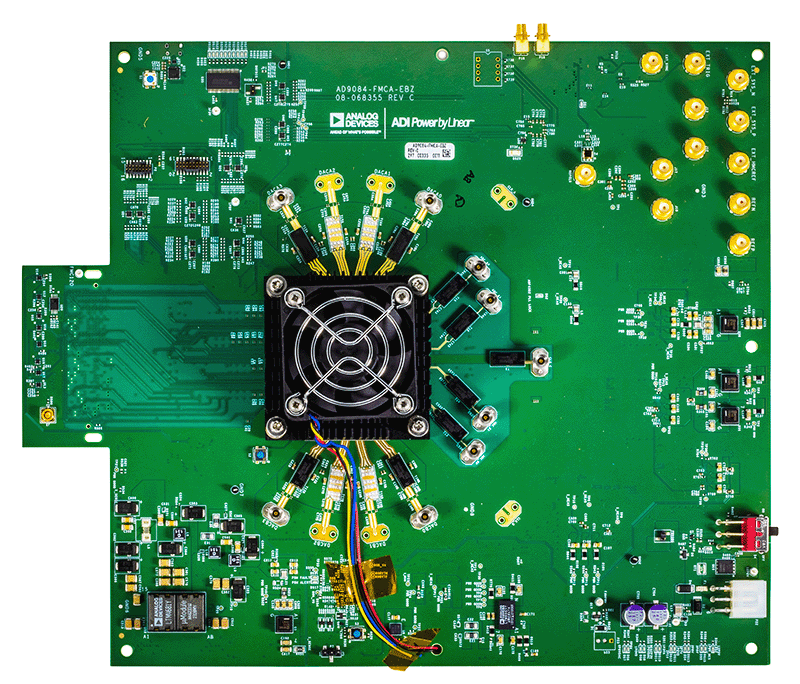

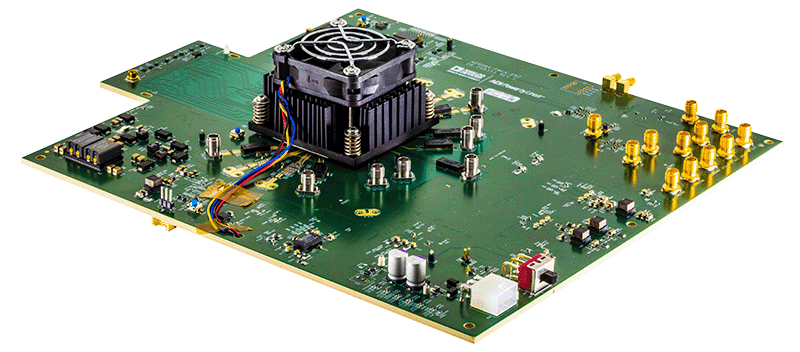

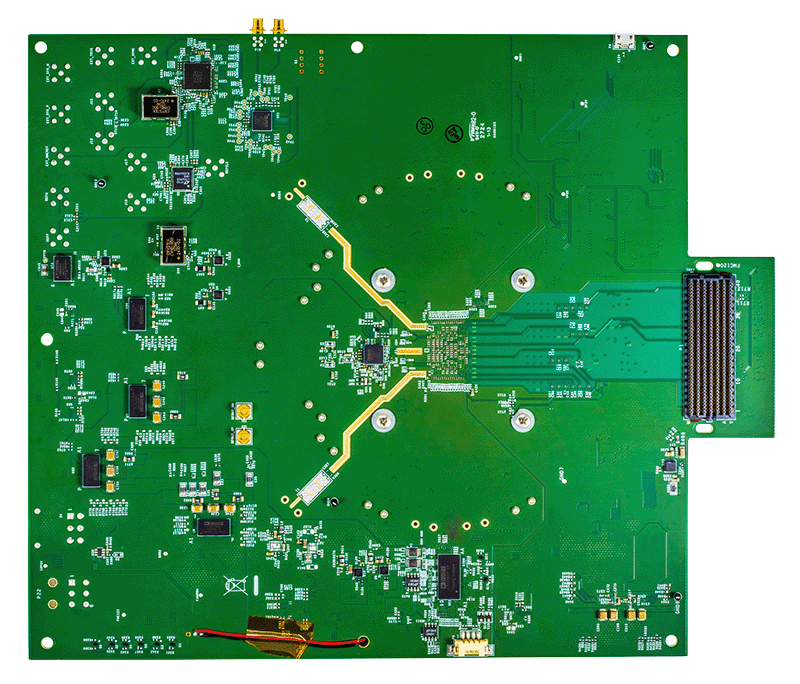

- 适用于 AD9084 直接 sub8GHz 和 X 波段收发器的全功能评估板
- 通过分析 | 控制 | 评估 (ACE) 软件或 Python 应用程序 (pyApp) 进行控制的 PC 软件
产品详情
本用户指南介绍了 AD9084 评估平台以及评估混合信号前端射频收发器 (MxFE®) 所需的硬件和软件配置。
ACE 软件允许用户在不同配置（统称为用例）下快速评估 Apollo MxFE，以处理和播放数模转换器 (DAC) 输出的模拟信号或捕获由模数转换器 (ADC) 转换的信号。信号样本通过 Apollo MxFE 和位于 ADS10-V1EBZ 数据捕获和传输板上的现场可编程门阵列 (FPGA) 之间的 JESD204B 或 JESD204C 链路传输。捕获的 ADC 样本可以下载到主机 PC 以便在 ACE 软件中显示和分析，或者存储为样本向量（以样本列表形式存储的有限长度的信号）以便使用其他软件进行处理。ACE 软件还允许用户生成通用信号矢量或加载自定义矢量，这些矢量可以上传到 ADS10-V1EBZ，然后传输到 Apollo MxFE，由其数字信号处理器 (DSP) 处理，并从 DAC 重建到频谱分析仪或其他测试设备中。
从软件角度来看，ACE 软件通过远程过程调用 (RPC) 服务器与 ADS10-V1EBZ 进行交互，该服务器由安装在 ADS10-V1EBZ 上的 MicroZed 夹层板托管。为了控制评估板上的 AD9084 和其他设备，ACE 和 PyApp 都向 RPC 服务器发出请求。服务器使用软件包中包含的一组动态链接库 (DLL) 与应用程序编程接口 (API) 的预编译版本进行通信。MicroZed 通过 AD9084-FMCA-EBZ 评估板附带的可启动 microSD 卡运行 Ubuntu（一种 Linux 发行版）。
请参阅用户指南了解完整描述。
