概览
优势和特点
- 适用于 AD5529R 的全功能评估板
- 通过分析 | 控制 | 评估 (ACE) 软件，配合 SDP-K1 控制器板，实现对系统的 PC 端控制
- 板载电源解决方案可由单一外部实验室电源生成所有电源轨
- 提供多种连接选项，可用于可配置或外部 DAC 输出电源
- 板载可选 ADR4540 精密基准源
- 板载可选 Pmod 接口™
产品详情

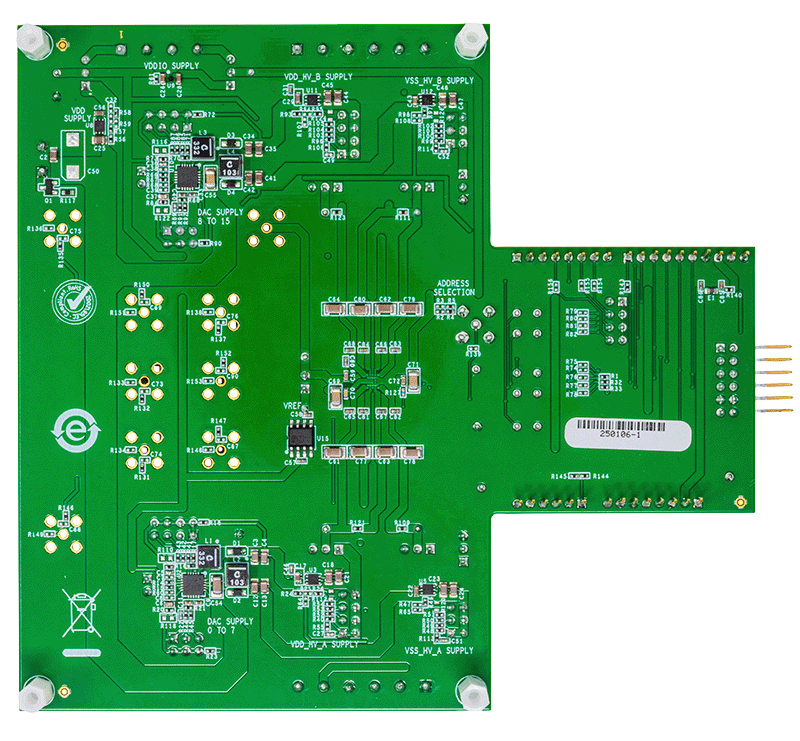

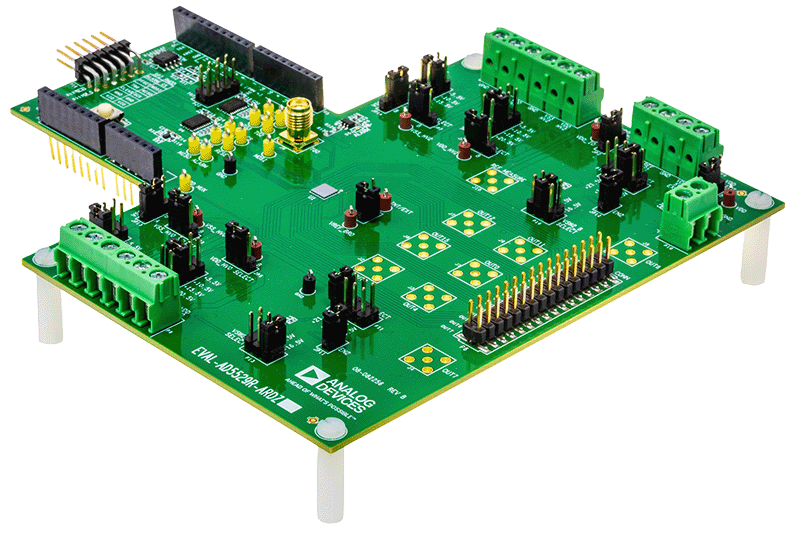

本用户指南介绍了 EVAL-AD5529RARDZ 评估板的操作方法，该评估板用于 AD5529R——一款 16 通道、16 位、高电压输出的数模转换器 (DAC)。
EVAL-AD5529R-ARDZ 集成了完整的电源系统，可生成所有所需电源轨，整个系统的运行仅需一台外部实验室电源。电源树生成两组 DAC 输出电压轨，使得一半 DAC 通道可以在一种配置下工作，另一半通道可以在另一种配置下工作。各电源组的电压可通过跳线配置设定为预设值。也可以从外部提供 DAC 输出电压。
EVAL-AD5529R-ARDZ 提供可选的超低噪声、高精度 ADR4540 4.096V 基准源（默认禁用），可在需要时启用，以替代 AD5529R 的片上内部基准。
EVAL-AD5529R-ARDZ 评估板旨在与 SDP-K1 控制器板一起使用。这种安排便于通过 ACE 软件进行快速评估。此外，评估板还提供 Pmod 接口，可与 AD5529R 连接，使用户能够构建自定义的硬件与软件方案来控制和评估 AD5529R。
AD5529R 的完整规格可在 Analog Devices, Inc. 提供的 AD5529R 数据手册中查阅。使用 EVAL-AD5529R-ARDZ 评估板时，应参考本用户指南。
有关当前原理图、印刷电路板 (PCB) 布局和物料清单 (BOM)，请参阅 EVAL-AD5529R-ARDZ 产品页面。
