EVAL-24LGA33EBZ

产品详情

借助EVAL-24LGA33EBZ，可轻松对开关和多路复用器产品系列中的24引脚栅格阵列(LGA)MEMS开关（需另行购买）进行评估。此评估板配有一个插座，可将24引脚LGA微机电系统(MEMS)开关固定于板上，无需焊接。

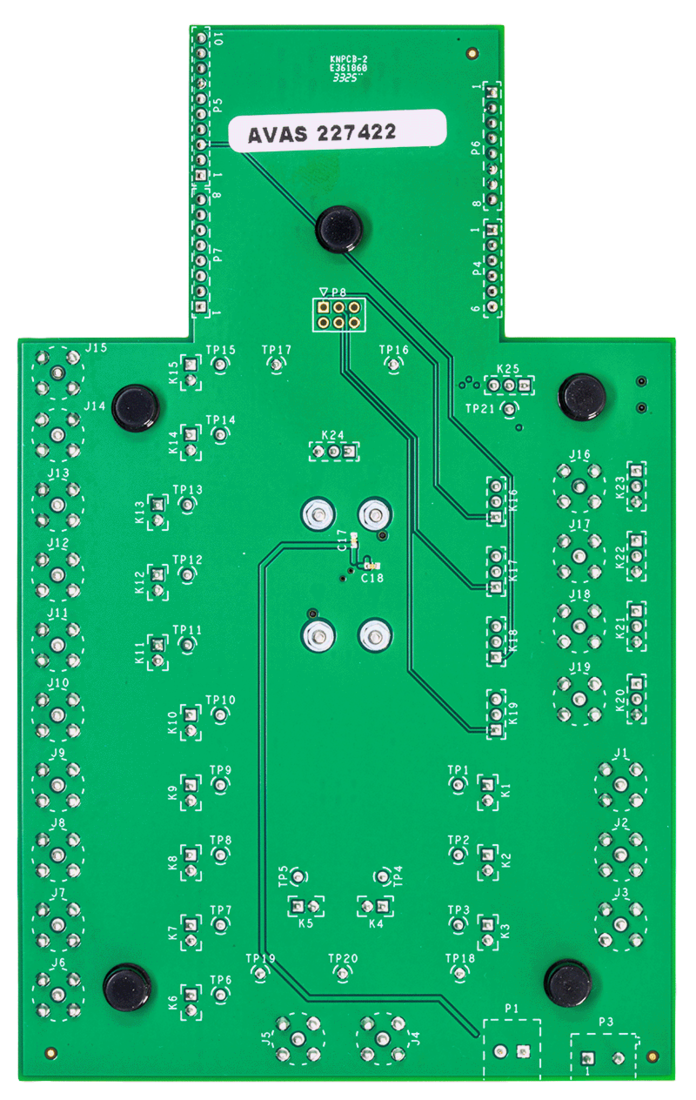

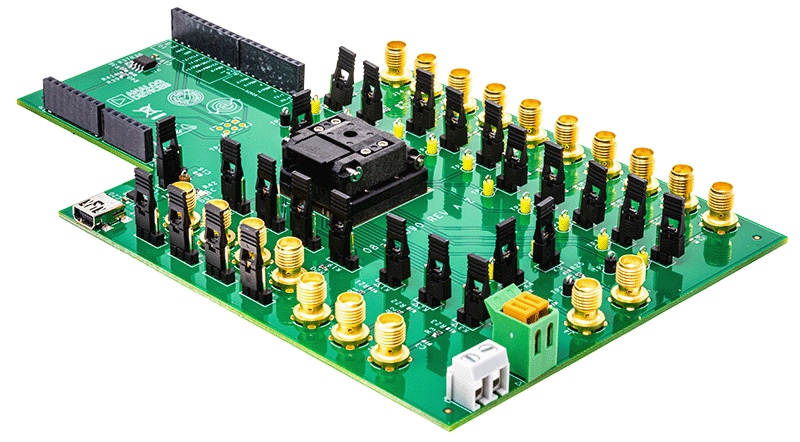

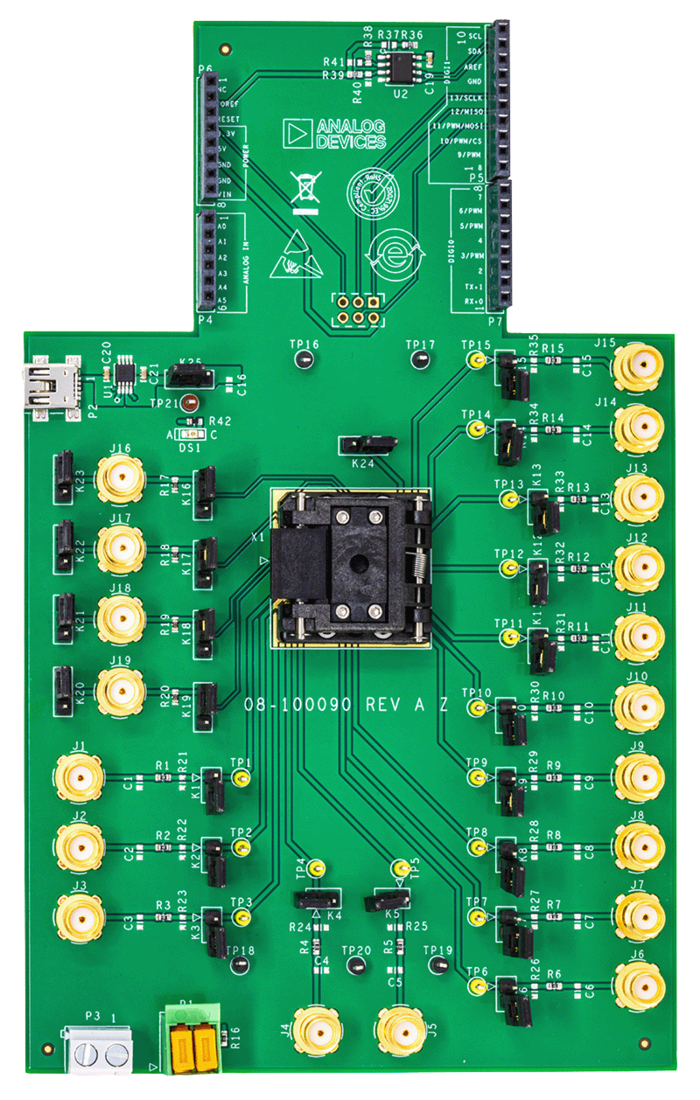

图1展示了EVAL-24LGA33EBZ评估板。24引脚LGA MEMS开关可轻松插入评估板中央插座，以便灵活测试各种开关配置。每个MEMS开关引脚均连接至排针（K2至K23），用户可根据需要进行信号走线、引脚接地或引脚配置。EVAL-24LGA33EBZ支持两种逻辑控制模式：使用K20至K23的并行逻辑控制，或通过名为OPT_SDO、OPT_SCLK、OPT_CSB和OPT_SDI的连接排针，利用已连接的Arduino板进行串行外设接口(SPI)控制。Arduino扩展板连接器(P4至P7)可将此板直接连接至Arduino规格控制器。

EVAL-24LGA33EBZ配有超小型A型(SMA)连接器(J1至J24)，可直接连接至MEMS开关引脚以实现信号接入，方便用户在测试期间施加或监测控制信号。板上提供两个双螺钉接线端子。VDD端子通过外部电源为器件供电轨供电，VCP端子则连接至MEMS开关VCP引脚，可用作输入或输出。

待测器件(DUT)的完整规格请参阅相应产品数据手册，使用EVAL-24LGA33EBZ时必须结合EVAL-24LGA33EBZ用户指南一同查阅。
