DC1905B

产品详情

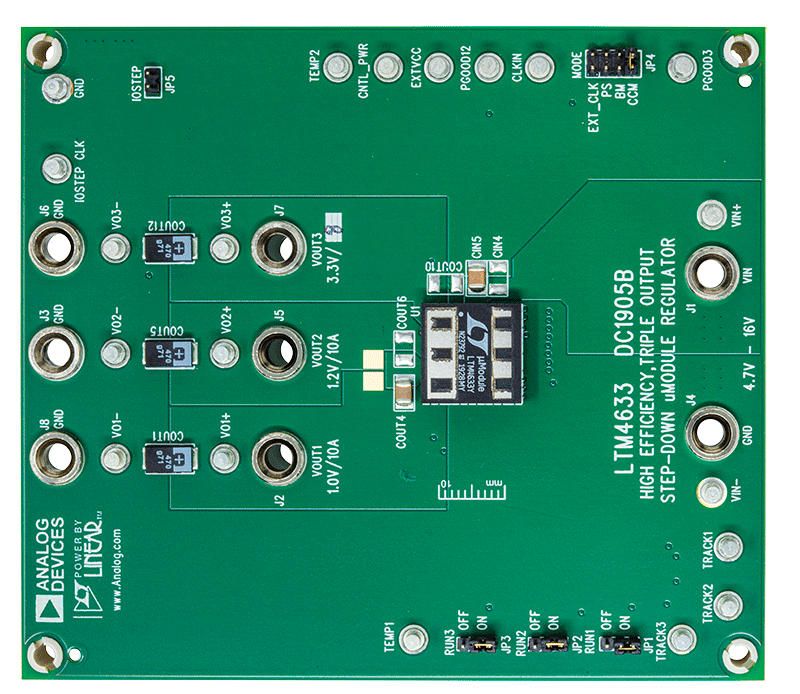

演示电路 1905B 采用 LTM4633EY μModule^® 稳压器，这是一款高效三路输出降压型电源稳压器。使用公共输入电源时，输入电压范围为 4.7V 至 16V；使用外部偏置电源时，输入电压范围为 2.375V 至 16V。通道 1 和 2 的输出电压范围为 0.8V 至 1.8V，通道 3 的输出电压范围为 0.8V 至 5.5V。对于某些 V_IN、V_OUT、频率和热状况，需要进行减额。有关热可行工作条件，请参阅用户指南中的表 1。DC1905B 提供 TRACK/SS 引脚，可以让用户对输出跟踪或软启动周期进行编程。在重负载条件下，该板以连续导电模式运行。为了在低负载电流下实现高效率，MODE 跳线 (JP4) 在噪声敏感应用中选择脉冲跳跃模式，或在噪声敏感度较低的应用中选择 Burst Mode^® 操作。通道 1 和通道 2 可以并联连接，通过可选的跳线电阻实现单个 20A 输出解决方案。在运行或修改演示电路 1905B 之前，必须结合本演示手册阅读 LTM4633 数据手册。
