MAX9679A

12通道、10位可编程gamma和VCOM基准电压源

业内最精确的gamma曲线校准系统

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 10位分辨率、12通道可编程gamma校准电压
  • 10位分辨率可编程VCOM电压
  • 可编程基准用于DAC
  • 可在两套gamma曲线和VCOM电压之间切换
  • AVDD1、AVDD2和AVDD_AMP有助于降低热量
  • I²C接口(1MHz快速模式)

MAX9679A提供多路可编程基准电压，用于TFT LCD的gamma校准，此外还提供一路可编程基准电压用于调节VCOM。所有gamma和VCOM基准均具有10位数/模转换器(DAC)和大电流缓冲器，缩短了显示关键电平和图形时输出电压的恢复时间。可编程内部基准能够设置DAC的满量程电压。

两套独立的gamma曲线和VCOM码可以存储在IC的易失存储器；通过BKSEL信号在两套代码之间选择。

应用

  • TFT-LCD
MAX9679A
12通道、10位可编程gamma和VCOM基准电压源

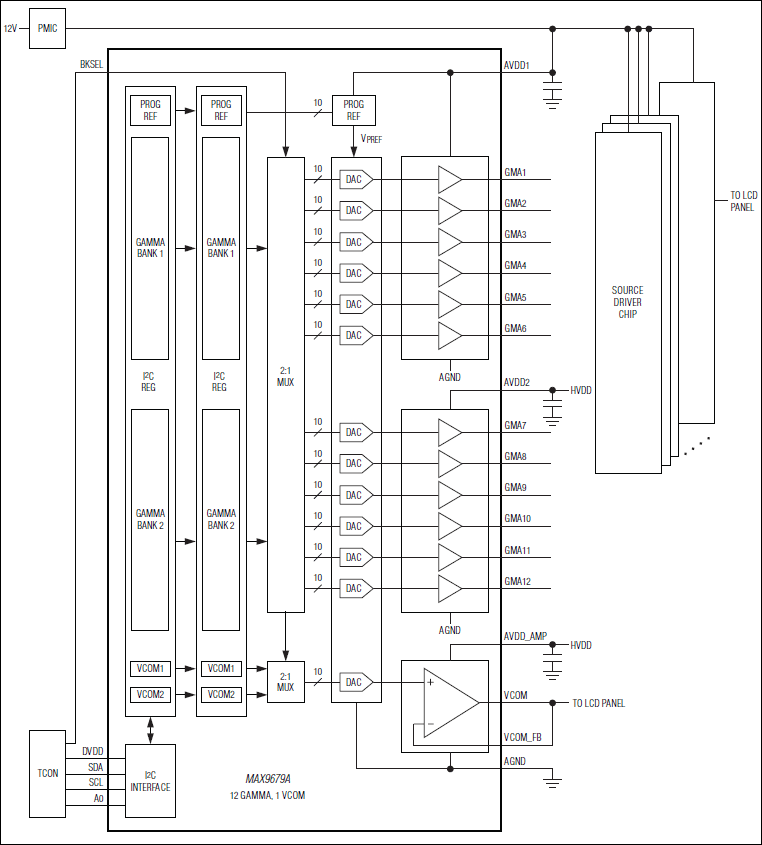

MAX9679A: Typical Application Circuit
