MAX9546
差分视频接口芯片组
差分视频接口芯片组，带有故障检测、信号丢失检测和±15kV ESD保护
产品详情
- 故障检测(MAX9546)
- 信号丢失检测(MAX9547)
- 可承受源和负载间±2V的地电平偏移
- ±15kV ESD保护(人体模型)
- ±8kV—IEC 1000-4-2接触放电
- ±15kV—IEC 1000-4-2气隙放电
- 预设6dB增益(MAX9546)
- 可变接收器增益(MAX9547)
- 7.5V至10V单电源工作

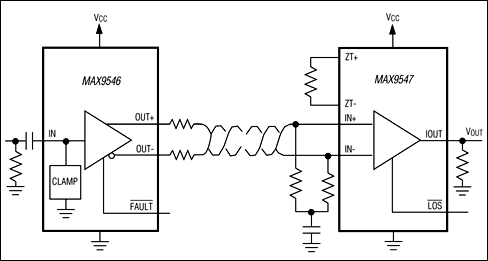

MAX9546/MAX9547差分接口芯片组将单端电压转换为差分电压进行传送，然后再转换回单端电压。这些器件以廉价的、容易买到的差分屏蔽(ScTP)或者非屏蔽(UTP)双绞线对替代了昂贵的、体积较大的单端同轴电缆。MAX9546的故障检测功能和MAX9547的信号丢失检测功能可实现主动、快速诊断，例如生产阶段的故障识别和维修设备的故障排除等。MAX9546/MAX9547是恶劣环境下传送CVBS/FBAS模拟视频信号(PAL或者NTSC)的低成本、便捷方案。
MAX9546驱动器将单端输入转换为差分输出，6dB固定增益可驱动一个反向端接的直流耦合差分视频输出，达到单位增益。这种直流连接能够检测差分输出的短路状态。/FAULT输出指示短路状态，包括短路至高电池电压端(VBAT = +16V)或者地。
MAX9547接收器将来自MAX9546的差分信号转换为单端信号。与MAX9546输出相似，MAX9547输入可承受短路至高电池电压端或者地的情况。MAX9547接收器信号丢失输出(/LOS)通过探测行同步完成该功能，因此支持单色和彩色视频信号。通过ZT+和ZT-之间的外部阻抗设置MAX9547的增益。
MAX9546/MAX9547工作在7.5V至10V单电源下。所有器件均提供±15kV ESD人体模型(HBM)保护。MAX9546/MAX9547提供热增强型8引脚SO封装，额定工作在-40°C至+85°C扩展级温度范围。
应用
- 航空电子/飞行娱乐设备
- 安全监控/CCTV视频
