MAX5856A

双路、8位、300Msps DAC,带有4倍/2倍/1倍插值滤波和PLL

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 8位分辨率、双DAC
  • 300Msps刷新速率
  • 集成4倍/2倍/1倍插值滤波器
  • 内置PLL倍频器
  • 2.7V至3.3V单电源
  • 2.7V供电时提供完整的输出摆幅和动态性能
  • 优异的动态性能,fOUT = 20MHz时,SFDR为68dBc
  • 可编程通道增益匹配
  • 集成1.24V低噪声带隙基准
  • 单电阻增益控制
  • 交错数据模式
  • 差分时钟输入模式
  • 可提供评估板—MAX5858AEVKIT

MAX5856A是双路、8位、300Msps数模转换器(DAC),可为宽带通信系统提供优异的动态性能。MAX5856A集成有2个8位DAC核、4倍/2倍/1倍可编程数字插值滤波器、锁相环(PLL)时钟倍频器和1.24V基准。MAX5856A支持单端和差分工作模式。MAX5856A的动态性能在整个2.7V至3.3V电源电压范围内保持稳定。模拟输出电压为-1.0V至+1.25V。

4倍/2倍/1倍可编程插值滤波器具有优异的通带失真和噪声性能。插值滤波器可最低化模拟重建滤波器的设计复杂度,同时也降低了对数据总线和数字接口时钟速度的要求。PLL倍频器为插植滤波器的运行和DAC核的转换产生所有内部同步高速时钟信号。内部PLL有助于降低系统的复杂度和成本。为减少I/O引脚数,这款DAC还可以工作在交叉数据模式。这允许MAX5856A使用单组8位总线进行刷新。

MAX5856A具有数字控制的±0.4dB通道增益匹配,分16级,步长为0.05dB。通道匹配在模拟正交调制应用中可增强边带抑制。片上1.24V带隙基准包含一个控制放大器,允许通过一个外部电阻对两个通道的满量程进行调整。内部基准可被禁止,可在高精度应用中使用外部基准。

MAX5856A具有2mA至20mA满量程电流输出,采用2.7V至3.3V单电源工作。这款DAC支持3种功率控制模式:标准模式、低功耗待机以及完全关断模式。关断模式下,工作电流可降至1µA。

MAX5856A提供带裸焊盘(EP)的48引脚TQFP封装,以增强散热能力。工作于扩展级温度范围(-40°C至+85°C)。

应用

  • 通信
  • 直接数字合成器(DDS)
  • 仪表/ATE
  • 点到点微波链接
  • 卫星通信、LMDS、MMDS、HFC、DSL、WLAN
  • 无线基站

MAX5856A
双路、8位、300Msps DAC,带有4倍/2倍/1倍插值滤波和PLL

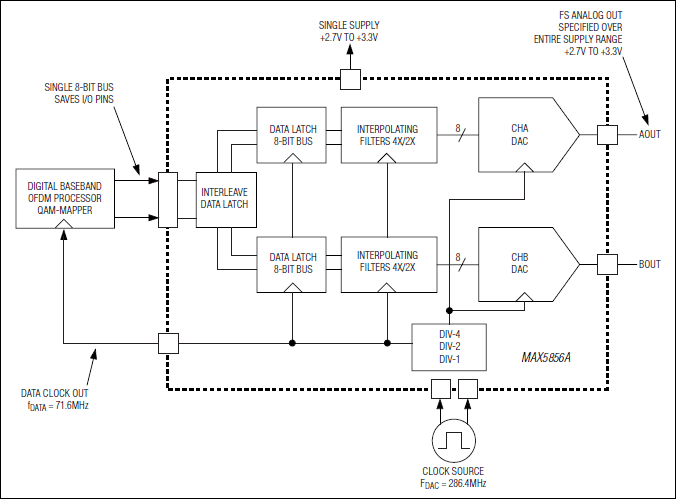

MAX5856A:典型应用电路
