DS1808
双路对数数字电位器
具有高电压、双极性信号兼容的数字音频电位器
Viewing:
概述
- 双路32级对数变化
- 60dB衰减范围：
- 每级-1dB (前12级)
- 每级-2dB (中间12级)
- 每级-3dB (后8级)
- -90dB的低端衰减
- 2线接口控制
- 电源电压：±12V双电源
- 最大信号输入电压：±12V
- 标准电阻值：45kΩ
- 16引脚SOIC封装
- 工作温度：-40°C至+85°C

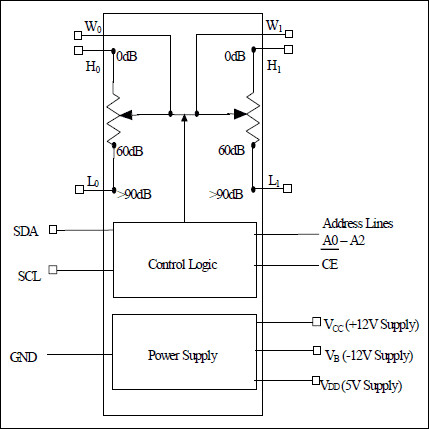

DS1808是双通道、数控、对数变化的电位器。每个电位器由32级抽头外加一个静音位置组成。该芯片提供电位器的三个外接端，包括：高端(H)，低端(L)和抽头(W)。DS1808的分辨率如完整数据资料中的图8所示，前12级每级1dB，接下来的12级每级2dB，底端8级每级3dB，提供总共60dB的衰减范围。DS1808的静音位置提供大于90dB的衰减。梯形电阻网络上的抽头位置受控于内部6位寄存器，该寄存器值通过工业标准的2线接口设置。该接口包括2根控制信号线：SDA和SCL。DS1808提供标准的45kΩ电阻值。DS1808满足工业温度范围(-40°C至+85°C)，提供16引脚SOIC封装。DS1808设计用于低成本、立体声音量控制应用。该芯片满足±12V ±10%电源工作，接受最大输入信号范围为±12V。
