ADV8002

不推荐用于新设计

搭载位图OSD、双路HDMI Tx和视频编码器的视频信号处理器

Viewing:

概述

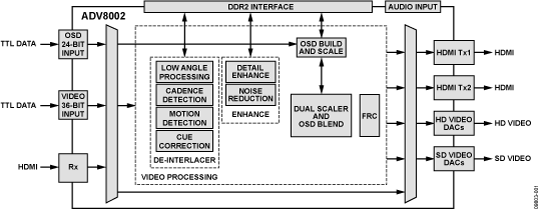

ADV8002是一款多输入视频信号处理器，可以对标清、增清或高清视频数据进行去隔行和缩放处理并转换成高清格式，产生位图屏幕显示(OSD)，其输出的视频叠加于两个HDMI（高清多媒体接口）发射器和/或一个视频编码器之上。

视频可以通过多种方式输入ADV8002：36位TTL像素端口、24位外部OSD TTL像素端口或者ADV7623/ADV7511一类的HDMI发射器。ADV8002支持CEA-861规范规定的输入和输出格式，以及数种其他广泛使用的时序格式。

借助外部DDR2存储器，ADV8002可以高性能地执行运动自适应隔行转逐行。

该器件内置两个视频转换器，支持两种不同的输出分辨率。

随机降噪、蚊式降噪和块状降噪等细节增强和图像增强技术能有效提高最终画质。

ADV8002既可以通过24位外部OSD TTL像素数据输入接收来自外部OSD源的OSD信息，也可在内部产生高品质的位图OSD。ADI公司提供一款OSD开发工具，以帮助在与系统应用集成之前对OSD进行设计、调试和仿真。

ADV8002可通过HDMI发射器两者之一或者两者同时以及/或者6-DAC SD/HD视频编码器输出视频。该器件具有灵活的多路复用功能，支持在HDMI发射器和HD DAC上输出高清格式，而在SD DAC上输出标清格式（如480i）。

ADV8002集成两个HDMI发射器，支持所有强制性和多种可选3D视频分辨率、CEC和ARC。该器件可以接收多达6个通道的I2S、S/PDIF、直接数字流(DSD)和高比特率(HBR)信号。

集成的6个12位NSV视频DAC支持标清、增清和高清视频格式的复合(CVBS)、S视频(Y/C)和分量(YPrPb)模拟输出。216 MHz（标清和增清）和297 MHz（高清）过采样使得无需进行外部输出滤波。

ADV8002支持通过I²C^®协议与系统微控制器通信。

应用

这是最新版本的数据手册

部分模型	产品周期	描述
ADV8003	最后购买期限	具有位图OSD、双路HDMI发送器和视频编码器的视频信号处理器
