ADV7197

过期

多格式高清电视编码器，内置3个11位DAC

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • YCrCb，2 × 10位(4:2:2)或3 × 10位(4:4:4)格式，符合SMPTE274M (1080i)、SMPTE296M (720p)和采用异步时序模式的任何其他高清标准
  • RGB，3 × 10位4:4:4格式
  • YPrPb高清电视(EIA-770.3)
  • RGB电平符合RS-170和RS-343A标准
  • 11位 + 同步(DAC A)
  • 11位DAC (DAC B, C)
  • 内部测试码发生器，内置色彩控制功能
  • Y/C延迟(±)
  • 各DAC具有独立开关控制
  • VBI开路控制
  • I2C滤波器
  • 二线式串行MPU接口
  • 5 V/3.3 V单电源供电
  • 52引脚MQFP封装

ADV7197是一款ADI公司出品的三通道高速数模高清视频转换器。

ADV7197可将任何标准的YCrCb高清电视视频信号转换成与EIA770.3标准兼容的模拟分量高清电视视频信号，支持4:4:4 RGB输入和RS-170/RS343-A兼容输出。

ADV7197包括三个11位DAC，能输出4.33 mA和2.66 mA电流。

可编程特性包括：一个格子信号测试码发生器、一个统一型场/帧测试码发生器、亮度延迟、色度延迟和VBI。

ADV7197的工作模式通过串行双向 I2C端口进行设置。

ADV7197采用52引脚PQFP封装，要求使用+5V或+3.3V电源。

ADV7197适用的应用包括：高清电视显示设备、投影系统、数字视频系统、高分辨率彩色图形、图像处理、仪器仪表等。

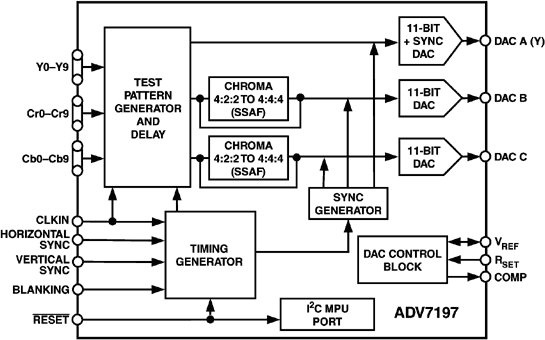

ADV7197
