ADR540

高精度、分流模式基准电压源(4.096 V)

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 超紧凑SC70和SOT-23-3封装
  • 温度系数:40 ppm/°C(最大值)
  • 温度系数比LM4040低2倍
  • 与LM4040/LM4050引脚兼容
  • 初始精度:±0.2%
  • 低输出电压噪声:14 μV峰峰值
    2.5 V输出
  • 无需外部电容
  • 工作电流范围:50 µA至15 mA
  • 工业温度范围:−40°C至+85°C
更多细节
show more Icon
ADR520/ADR525/ADR530/ADR540/ADR550均为高精度分流基准电压源,针对空间受限的应用而设计,采用超小型SC70和SOT-23-3封装。这些基准电压源具有40 ppm/°C的低温度漂移、优于±0.2%的初始精度以及14 μV峰峰值的超低输出噪声。

ADR520/ADR525/ADR530/ADR540/ADR550分别提供2.048 V、2.5 V、3.0 V、4.096 V和5.0 V输出电压,其先进的设计无需外部电容来提供补偿,而且使用任何容性负载均可保持稳定。工作电流范围为50 μA至15 mA。这些基准电压源的低工作电流特性和易用性,使之非常适合手持式电池供电应用。

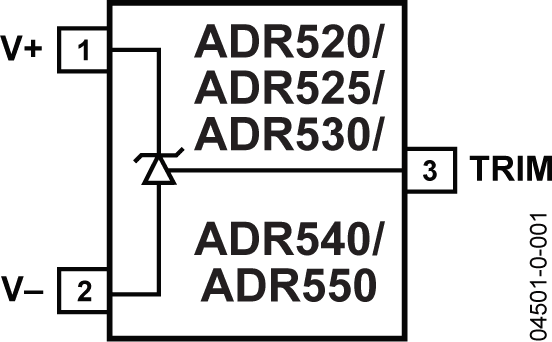

此外还提供一个调整引脚,可在±0.5%范围内调整输出电压,   器件的温度系数则不受影响。利用这一特性,用户可以灵活地消除任何系统误差。

应用

  • 便携式电池供电设备
  • 汽车
  • 电源
  • 数据采集系统
  • 仪器仪表和过程控制
  • 电能计量
  • 数据手册, Rev. E, 6/08
