AD9993

集成式混合信号前端 MxFE

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 4通道、14位、250 MSPS ADC:
    无杂散动态范围(SFDR):83 dBc(87 MHz输入)
  • 双通道、14位、500 MSPS DAC:
    SFDR = 75 dBc(20 MHz输出)
  • 片内PLL时钟频率合成器
  • 低功耗:
    1536 mW、1 GHz主时钟,片内频率合成器
  • 500 MHz双通道数据速率(DDR)
  • 用于DAC和ADC的LVDS接口
  • 12 mm × 12 mm无引脚小型BGA封装

更多细节
show more Icon
AD9993是一款混合信号前端(MxFE®)器件,集成四个14位ADC和两个14位DAC。 图1显示了该MxFE的框图。 通过串行外设接口(SPI)访问寄存器,可对MxFE编程。 ADC和DAC数据路径包括FIFO缓冲器,可吸收LVDS通道时钟与数据转换器采样时钟之间的相位差。

MxFE DAC属于ADI公司高速CMOS DAC内核系列产品。 这些DAC设计用于宽带宽通信系统发送器(Tx)信号链。

MxFE ADC是多级流水线式CMOS ADC内核,设计用于通信接收器中。

应用

  • 点对点微波回程无线电
  • 无线中继器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

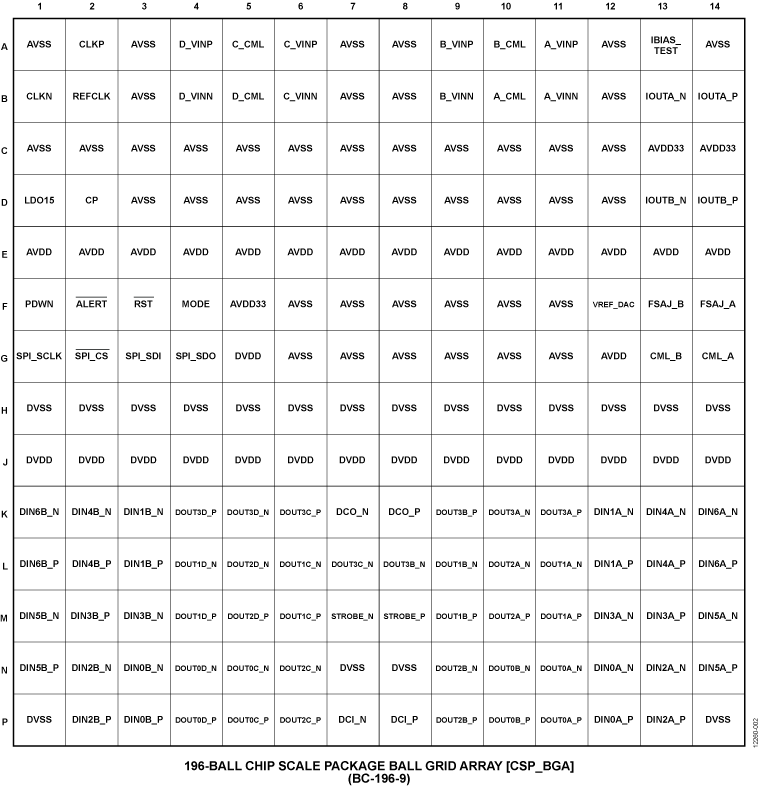

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9993BBCZ
  • HTML
  • HTML
AD9993BBCZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 7, 2020

- 20_0009

Discontinuance of several packages at STATS (JCET) Singapore

AD9993BBCZ

过期

AD9993BBCZRL

过期

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 7, 2020

- 20_0009

arrow down

Discontinuance of several packages at STATS (JCET) Singapore

AD9993BBCZ

过期

AD9993BBCZRL

过期

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-AD9993

AD9993 Evaluation board

zoom

EVAL-AD9993

AD9993 Evaluation board

AD9993 Evaluation board

产品详情

The AD9993-EBZ is the evaluation board for the AD9993 which is a mixed-signal front-end (MxFE®) device that integrates four 14-bit ADCs and two 14-bit DACs.



The MxFE is programmable using registers accessed via a serial peripheral interface (SPI). ADC and DAC data paths include FIFO buffers to absorb phase differences between LVDS lane clocks and the data converter sampling clocks.



The MxFE DACs are part of the Analog Devices, Inc., high speed CMOS DAC core family. These DACs are designed to be used in wide bandwidth communication system transmitter (Tx) signal chains.



The MXFE ADCs are multistage pipelined CMOS ADC cores designed for use in communications receivers.
