AD5232

非易失性、双通道、256位数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双通道、256位分辨率
  • 标称端接电阻：10 kΩ、50 kΩ、100 kΩ
  • 非易失性存储器保存游标设置
  • 预定义线性递增/递减指令
  • 预定义±6 dB步进对数阶梯式递增/递减指令
  • SPI兼容型串行接口
  • 游标设置和EEMEM回读功能
  • 3 V至5 V单电源供电
  • ±2.5 V 双电源供电
  • 14 字节通用型用户EEMEM
  • 永久存储器写保护
  • 数据保持能力：100年（典型值，TA = 55°C）

更多细节
show more Icon
AD5252是一款非易失性、双通道、数字控制可变电阻(VR)，具有256位分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。该器件功能丰富，可通过微控制器进行编程，具有多种工作与调整模式。

在直接编程模式下，可以从微控制器直接加载RDAC寄存器（RDAC1和RDAC2）的预设置。在另一种重要工作模式下，可以用以前存储在相应EEMEM寄存器（EEMEM1和EEMEM2）中的设置刷新RDACx寄存器。当更改RDACx寄存器以确立新的游标位时，可以通过执行EEMEM保存操作，将该设置值保存在EEMEMx寄存器中。将设置保存在EEMEMx寄存器之后，系统上电时这些值将自动传输至RDACx寄存器，以便设置游标位。这种操作由内部预设选通脉冲使能；也可以从外部访问预设选通脉冲。

所有内部寄存器内容都可以通过串行数据输出(SDO)读取，这包括：RDAC1和RDAC2寄存器，相应的非易失性EEMEM1和EEMEM2寄存器，以及可用于常数存储的14个备用USER EEMEM寄存器。

基本调整模式就是控制游标位设置寄存器(RDACx)的递增和递减命令。可以上移或下移内部便笺式RDACx寄存器，每次移动A端与B端之间的标称电阻一步。这种步进调整使游标至B端电阻(RWB)发生线性改变，幅度为器件端到端电阻(RAB)的一个位置段。若要使游标设置发生指数或对数式改变，可以使用左移/右移命令以±6 dB步进调整电平，这种方式适合声光报警应用。

AD5232采用16引脚薄型TSSOP封装，保证工作温度范围为−40°C至+85°C工业温度范围。提供评估板EVAL-AD5232-10EBZ。

应用

  • 机械电位计的替代产品
  • 仪器仪表：增益和失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 可编程电源
  • 低分辨率DAC的替代器件
  • 传感器校准
    • Show More Arrow image
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    参考资料

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    AD5232BRUZ10 16-Lead TSSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5232BRUZ10-REEL7 16-Lead TSSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5232BRUZ100 16-Lead TSSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5232BRUZ100-RL7 16-Lead TSSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5232BRUZ50 16-Lead TSSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    AD5232BRUZ50-REEL7 16-Lead TSSOP external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 29, 2013

    - 13_0242

    AD5232 Datasheet Correction

    AD5232BRUZ10

    量产

    AD5232BRUZ10-REEL7

    量产

    AD5232BRUZ100

    量产

    AD5232BRUZ100-RL7

    量产

    AD5232BRUZ50

    量产

    AD5232BRUZ50-REEL7

    量产

    pdf

    PCN13_0242_Form

    external-icon

    xls

    Material_Report

    Download

    2月 11, 2011

    - 10_0005

    Halogen Free Material Change for TSSOP Products Assembled at Amkor

    AD5232BRUZ10

    量产

    AD5232BRUZ10-REEL7

    量产

    AD5232BRUZ100

    量产

    AD5232BRUZ100-RL7

    量产

    AD5232BRUZ50

    量产

    AD5232BRUZ50-REEL7

    量产

    pdf

    PCN10_0005_Form

    external-icon

    xls

    Material_Report

    Download

    pdf

    Reliability Report

    external-icon

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 29, 2013

    - 13_0242

    arrow down

    AD5232 Datasheet Correction

    AD5232BRUZ10

    量产

    AD5232BRUZ10-REEL7

    量产

    AD5232BRUZ100

    量产

    AD5232BRUZ100-RL7

    量产

    AD5232BRUZ50

    量产

    AD5232BRUZ50-REEL7

    量产

    pdf

    PCN13_0242_Form

    external-icon

    xls

    Material_Report

    Download
    2月 11, 2011

    - 10_0005

    arrow down

    Halogen Free Material Change for TSSOP Products Assembled at Amkor

    AD5232BRUZ10

    量产

    AD5232BRUZ10-REEL7

    量产

    AD5232BRUZ100

    量产

    AD5232BRUZ100-RL7

    量产

    AD5232BRUZ50

    量产

    AD5232BRUZ50-REEL7

    量产

    pdf

    PCN10_0005_Form

    external-icon

    xls

    Material_Report

    Download

    pdf

    Reliability Report

    external-icon

    评估套件 1

    reference details image

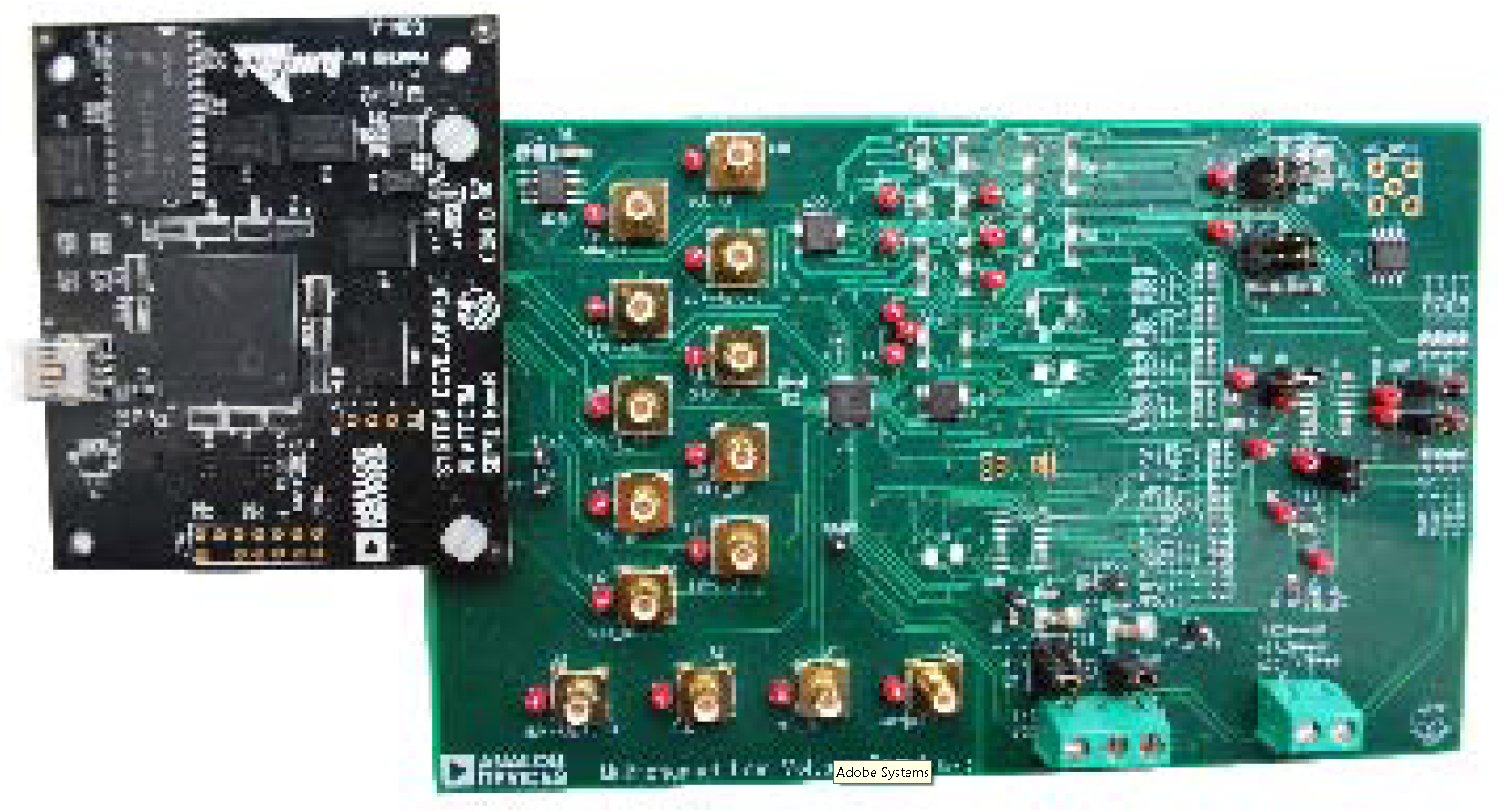

    EVAL-AD5232
