78M6631

3相功率测量和监测SoC

更多 showmore-icon

电能测量和功率品质监测专用器件,用于3相点负载

产品详情
特性
  • 在2000:1较宽的电流范围和整个温度范围内,精度优于0.5%
  • 优于IEC 62053/ANSI C12.20标准规格
  • 内置温漂< 40ppm/°C的电压基准
  • 6路模拟输入支持3相电压和电流测量输入
  • 可通过引脚或控制位选择“Δ”或“Y”型配置
  • 22位Σ-Δ ADC,带有独立的32位计算引擎(CE)
  • 8位MPU (80515),每个时钟周期执行一条指令,4KB MPU XRAM
  • 128KB安全闪存
  • 32kHz时基,带硬件看门狗定时器
  • 可选择UART、I²C以及高速SPI接口
  • 17个通用I/O,具有5V耐压
  • 采用符合RoHS标准(6/6)的56引脚TQFN无铅(Pb)封装
  • 应用固件包括(每相):
    • 计算真正的RMS电流和电压
    • 计算有功功率、无功功率、视在功率、基波功率以及谐波功率
    • 计算基波和谐波电流、电压
    • 计算交流电频率和功率因数
    • 相位补偿(60Hz时,±18°)
    • 内置校准程序
    • 可编程报警门限
    • 指令传输(UART)
    • 高速SPI通信
更多细节
show more Icon

Teridian™ 78M6631是一款高度集成的3相功率测量和监测片上系统(SoC),器件具有10MHz兼容8051 MPU内核,采用单转换器技术(Single Converter Technology®),这种架构包含22位Σ-Δ转换器和32位计算引擎(CE)。78M6631设计用于需要进行3相功率测量和供电质量监测的多种应用场合,支持“Δ”和“Y”型配置。
在测量接口,器件提供6路模拟输入(包括3路差分电流和3路电压),用于连接电流和电压传感器。在2000:1的动态范围内,器件提供优于0.5%的测量精度。
集成MPU内核和128KB闪存为系统配置、后续处理、数据格式化提供灵活设置,并可通过UART或SPI接口,或通过用于LED或继电器控制的DIO引脚连接到主机处理器。Maxim提供完备固件,在生产测试期间可以加载到IC内。

应用

  • 楼宇自动化
  • 数据中心、电信设备、存储设备电源和电源分配单元
  • 电机诊断
  • 太阳能逆变器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

78M6631-EVM-1

78M6631评估板

zoom

78M6631-EVM-1

78M6631评估板

78M6631评估板

特性和优点

78M6631评估演示板包括:
  • 78M6631评估板
  • USB电缆组件USB A-B 28/24 1.8M (Tyco/Amp 1487588-3)
  • 在线仿真器(ICE)适配器
  • 三个CT
  • 文档CD

产品详情

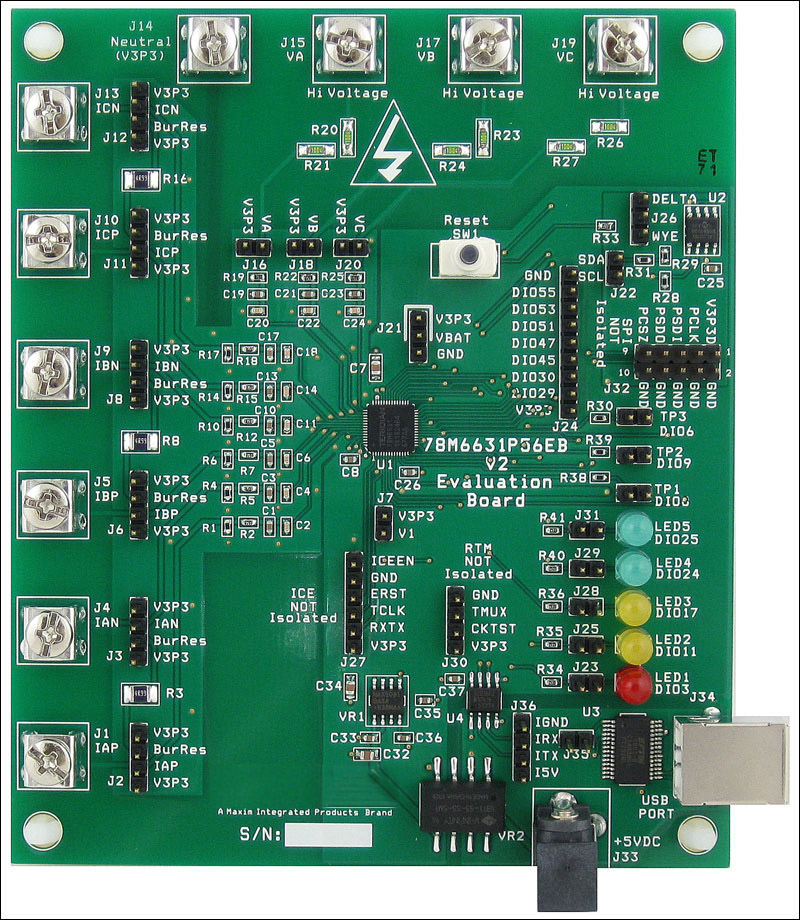

Teridian™的78M6631评估板用于测量3相交流系统。评估板安装了78M6631功率和电能测量IC,通过USB电缆连接到PC,随演示板提供电缆。评估板用于演示78M6631电表控制芯片,实现精密测量并配合整体系统使用。

板载78M6631可利用固件演示代码预编程。78M6631能量测试数据和状态通过串行UART接口、按照文本CLI命令集读取(可利用超级终端进行方便的手动操作),也可通过串行外围接口(SPI)读取。有关固件和CLI命令使用的详细信息,请参考78M6631固件说明文档

应用

  • 楼宇自动化
  • 数据中心、电信设备、存储设备电源和电源分配单元
  • 电机诊断
  • 太阳能逆变器
