5B37

过期

隔离热电偶输入信号调理模块

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 接受所有常见TC输入
    (J, K, T, E, R, S, B)
  • 内部CJC和开路TC检测
  • 4 Hz带宽

5B系列代表了创新一代低成本、高性能即插即用式信号调理器。这些模块针对工业应用而设计,集成了新的电路设计,并采用基于变压器的隔离和自动表贴制造技术。该系列器件结构紧凑、经济实惠,性能则高于比它更昂贵的器件。5B系列具有1500 V rms的连续CMV隔离、±0.05%的校准精度、小尺寸和低成本的特点,相对于昂贵的信号调理器和自行设计,它提供一种更具吸引力的替代选择。

所有模块均为硬密封,引脚排列和尺寸(2.25" x 2.25" x 0.60")完全相同。它们可以混搭使用,以精确满足用户的特定需求,并且可以更换而不会影响现场线路。隔离输入模块提供0 V至+5 V或±5 V输出,接受下列输入:J、K、T、E、R、S、B型热电偶;100 Ω铂、10 Ω铜和120 Ω镍RTD;全桥或半桥应变计;mV、V、4-20 mA或0-20 mA信号;以及宽带宽(10 kHz) mV和V信号。这些模块提供完整的信号调理功能,包括240 V rms输入保护、滤波、斩波稳定低温漂(±1 µV/°C)、放大、1500 V rms隔离、RTD和热电偶(5B47)输入的线性化、传感器激励(需要时)。输出模块将0 V至+5 V输入转换为隔离4-20 mA或0-20 mA过程电流信号。所有模块均提供出色的共模抑制性能,符合ANSI/IEEE-C37.90.1-1989抗电涌要求。

5B系列为系统设计人员提供一种易于使用、电路板空间最小的模拟I/O解决方案。简单的引脚排列和轻松的机械应用可简化设计。

此外还有许多背板,可以为最终用户提供完整的信号调理解决方案。每个背板都包括用于现场输入和输出接线的螺纹接线端子,以及用于热电偶应用的冷结补偿传感器。19英寸继电器架兼容单元最多可以容纳16个模块。

5B37
隔离热电偶输入信号调理模块

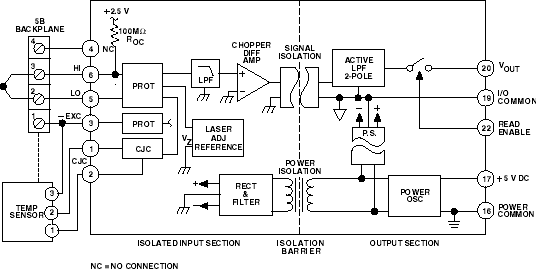

5B37-fbl
