特性
- 接受频率输入
- 转速计应用
- 25Hz至1100Hz输入(TTL或过零)
- 电压(± 10V)和电流输出(0-20mA或4-20mA)

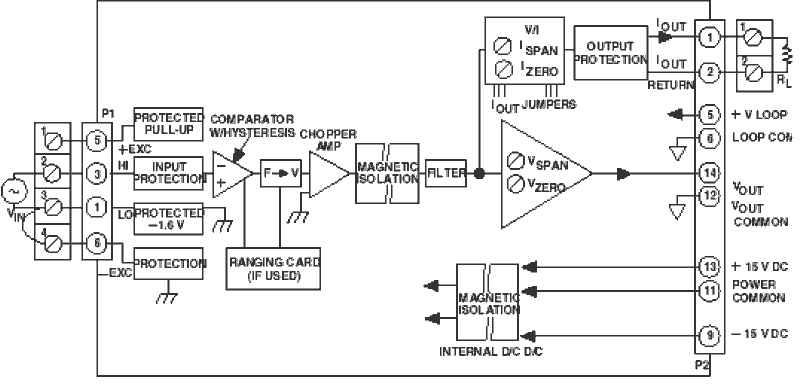

3B系列信号调理I/O子系统为实际模拟信号与数据采集、监控或控制系统的互连提供了一种低成本、灵活的方法。它设计用于直接连接模拟信号,如热电偶、RTD、交流和直流应变计、扭矩传感器、频率、LVDT、AD590/AC2626固态温度传感器输出、毫伏或过程电流信号等,并且将输入转换为与高电平模拟I/O子系统兼容的标准模拟输出。
3B系列子系统由19"继电器架、兼容的通用安装背板和一系列直接插入式输入输出信号调理模块(每个机架最多16个)组成。同时提供8通道和4通道背板。每个背板都包括用于连接传感器输入和电流输出的螺纹连接端子,以及用于将高电平单端输出连接到用户设备的连接器。
输入和输出模块包括隔离(±1500 V峰值)和非隔离版本。输入模块具有针对特定传感器或模拟信号而优化的完整信号调理电路,并且提供高电平模拟输出。每个输入模块都提供两路同步输出:0 V至+10 V(或±10 V)和4–20 mA(或0–20 mA)。输出模块接受0 V至+10 V(或±10 V)单端信号,并提供隔离或非隔离的4–20 mA(或0–20 mA)处理信号。所有模块都采用通用的引脚排列,可以非常方便地混搭和互换,而不会造成现场线路中断。
每个背板均可提供子系统电源。3B系列子系统既可以采用背板上安装的公共DC/DC或交流电源供电,也可以采用外部电源供电。两个LED用于指示是否通电。
