概览

产品详情

演示电路 704 是一款基于 LT3023 IC 的双输出稳压器，它包含两个相同的 100mA LDO 线性稳压器。DC704 的输入电压范围为 2.3V 至 20V，输出可通过跳线选择，输出电压值为 2.5V、3.3V、5V 或用户确定的值。无负载时，DC 电源电流通常仅为 20uA (每通道)。LT3023 采用小巧的 10 引脚 DFN 封装，此封装在 IC 的底部具有一个裸露焊盘以实现更好的热性能。

技术与领域

相关产品

文档

  • 查看全部 (3)

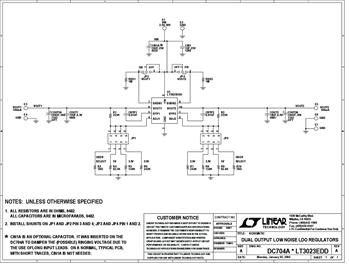

  • 演示板电路图 (1)
  • 用户手册 (1)
  • 评估板设计文件 (1)
    • Document Type

    软件

    硬件 (1)

    参考电路

    在线购买

    所示报价为单片价格

    以上评估板报价仅供人民币结算及大陆购买使用， ADI均提供正规发票，如需美金结算及其他地区购买请直接跳转至英文页面进行购买。
