概览
优势和特点
- 无需工具或特殊设备，轻松构建整个硬件系统
- 随附预先设置的基准微型扬声器
- 易于使用的图形用户界面软件（兼容Windows® 7/10）
- DSM Sound Studio
- 使用随附的扬声器进行简短演示
- 提取：扬声器参数提取
- 调节：全套音频调节设备
- 评估：比较不同的调节效果
- MAX98390评估软件
- 完成对所有硬件寄存器的访问
产品详情
为了进行立体声评估和设计，使用带MAX98390-ST-AUX#立体声扩展板的MAX98390EVSYS#板。

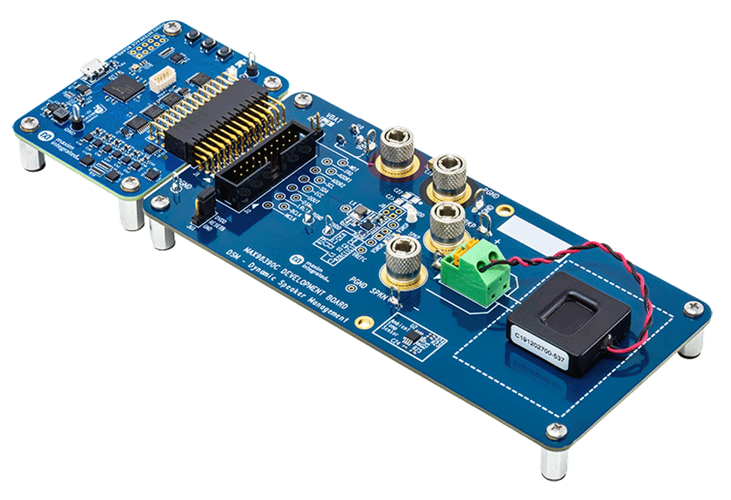

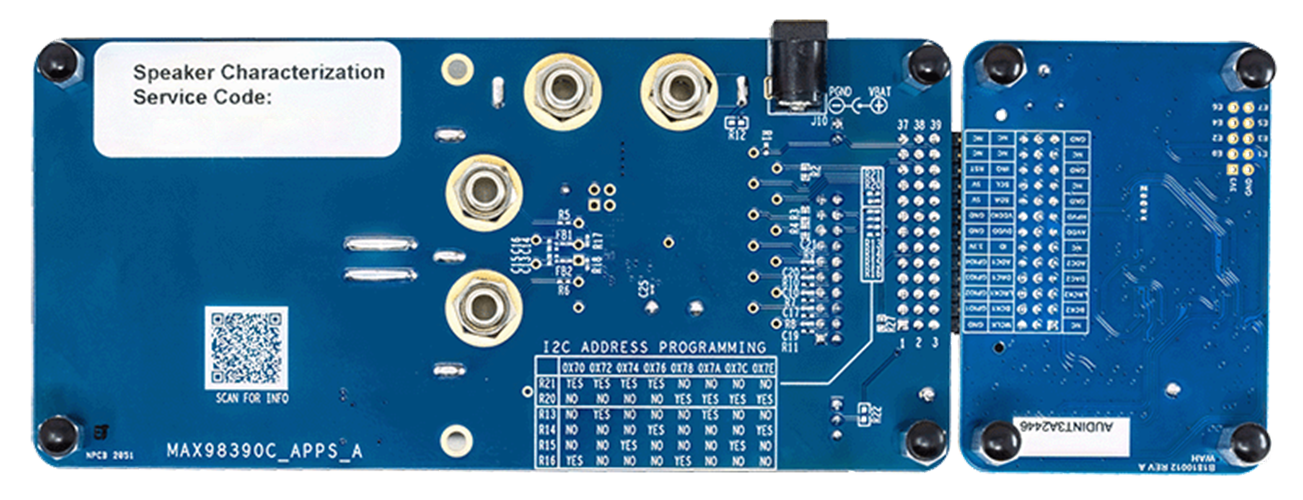

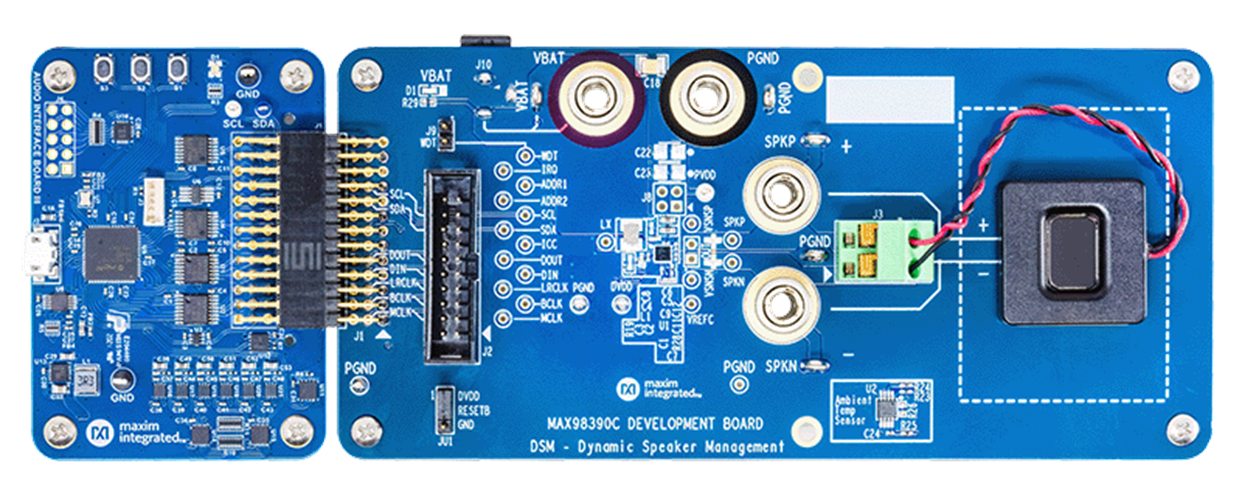

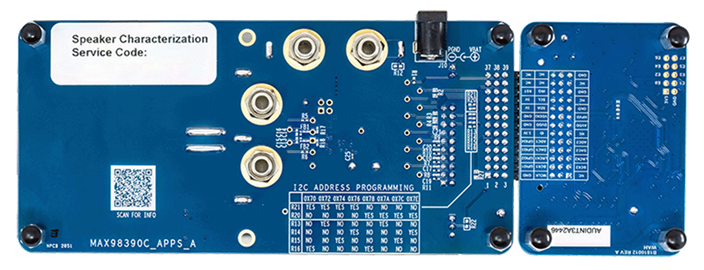

MAX98390C/D评估系统（EV系统）评估MAX98390C或MAX98390D D类升压音频放大器，该放大器采用集成式动态扬声器ManagementTM(DSM)IC。DSM检测负载电压和电流，使用获得专利的Maxim算法来释放扬声器的所有潜力。评估系统包含MAX98390C或MAX98390D开发板（DEV板）、Maxim的音频接口板III(AUDINT3)、5V电源、基准微型扬声器、USB电缆、DSM Sound Studio软件和MAX98390评估软件。
建议使用AUDINT3板作为评估系统来评估开发板。MAX98390C/D支持标准I2S、左对齐和TDM数字音频接口，以及I2C控制接口。
AUDINT3板提供1.8V DVDD、USB至PCM和USB至I2C接口（这是评估开发板所需的接口），只需要使用单个外部电源为VBAT供电。简化的评估系统框图详细展示开发板和AUDINT3板。
易于使用的DSM Sound Studio软件提供简单但强大的图形用户界面(GUI)，将DSM设计流程分为三步：提取、调节和评估。此外，DSM Sound Studio提供时长7分钟的简短演示，使用随附的基准微型扬声器来凸显DSM差异。
此外，还采用MAX98390评估软件完成对所有硬件寄存器的访问。
应用
- 物联网设备
- 笔记本电脑
- 单个锂离子电池供电的设备
- 智能手机
- 平板电脑
- 玩具
文档
-
Extract- Automated Parameter Extraction and Setting Limits2024/12/12 -
How Does DSM Improve Reliability2024/12/12 -
Getting started with MAX98390EVSYS2024/12/12 -
Tune2024/12/12 -
Is DSM a Fit for My System?2024/12/12 -
Perceptual Power Reduction2024/12/12 -
Quick Demo2024/12/12 -
Go! Sending Your Speaker to Maxim for Laser Characterization2024/12/12 -
Debuzzer2024/12/12 -
What is Speaker Laser Characterization and Why Do I Need It?2024/12/12 -
Micro Speaker 1012024/12/12 -
Sending Your Final Speaker for Laser Calibration2024/12/12 -
What is DSM and How Does It Work?2024/12/12 -
DSM Evaluate2024/12/12 -
Why Are DSM Smart Amplifiers Valuable?2024/12/12 -
DSM Smart Amp Overview Video Training Series2023/2/27专辑 -
Designing with DSM Video Training Series2023/2/27专辑 -
DSM Sound Studio User's Guide for the MAX98390 Video Training Series2023/2/27专辑
-
