REP015

説明

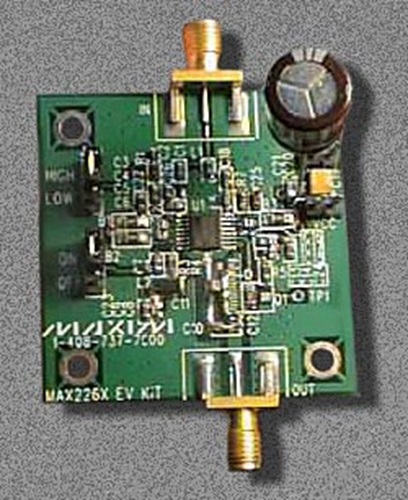

狭帯域CDMAで以下の性能を満足するよう、高電力パワーアンプMAX2264の経路を特性化してチューニングしました。すなわち、+28dBmのPoutで、26.8dBの利得、28%の効率、ACPR1 = -48.5dBc、およびACPR2 = -59.0dBcを得るというものです。28%という低いPAEが示すように、この動作はかなり深いリニアモードです。通常、MAX2264は33%以上の効率と少なくとも-44dBcのACPR1が得られるようにチューニングされます。これらのテストには評価ボードを使用しました。

MAX2264リニアRFパワーアンプは、米国セルラバンドのIS-98ベースのCDMA、PDC、およびIS-136ベースのTDMAの各変調方式用に設計されています。最高レベルの低電力PAEを得るため、MAX2264は、オンチップのスイッチによるデュアル経路の切り替えアンプ機構を搭載しています。統計上、CDMA電話機は、ほとんどの場合低電力経路(約+16dBmの出力)で動作しおり、この状態でPAEを最適化することが必要となります。MAX2264は通常、低電力で12%のPAEを提供します。
