Designed, Built, Tested

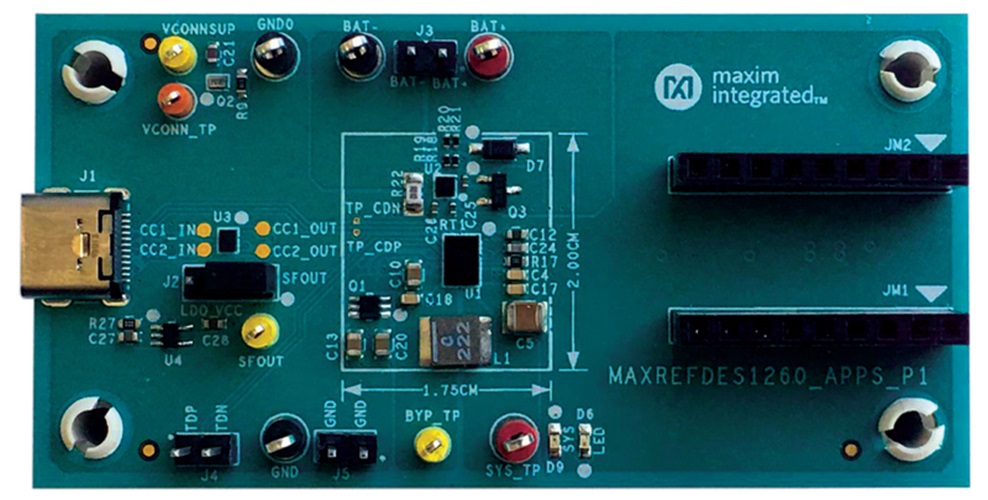

Board pictured here has been fully assembled and tested.

製品概要

設計リソース

設計／統合ファイル

  • Schematic
  • PCB Layout
  • Test Results
設計ファイルのダウンロード 1.45 M

説明

The requirements for higher quality and performance in digital SLR cameras, DSC, and other 2S Li+ battery electronic equipment is increasing. The most important among these is battery life. The USB Type-C meets the USB 3.0 high-speed data transmission requirements. It also supports up to 20V/5A charging power. It is the best way to solve the problem of fast charging multiple batteries. Analog Devices' highly integrated charger, MAX14748, is the optimal solution for both the high voltage and USB-C detector challenges. The estimation of battery power is also most relevant to the user experience. Analog Devices has specialized fuel gauge chips based on the ModelGauge™ m5 algorithm, with the lowest power consumption and estimation accuracy in the industry.

機能と利点

  • Proven PCB Layout
  • Full Assembled and Tested
  • Monitors from 2S Cell Packs
  • Windows 10 Compatible Software
  • I2C serial interface Applications
  • Tablets, Two-in-One Laptops
  • Digital Imaging (DSC, DVC)
  • USB Type-C Two-Cell Pack Equipment
