EVAL-LTM4739-AZ

製品概要

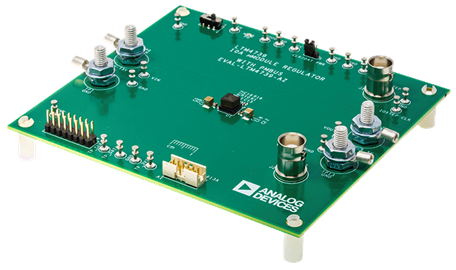

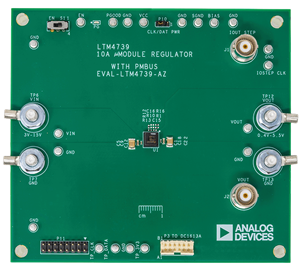

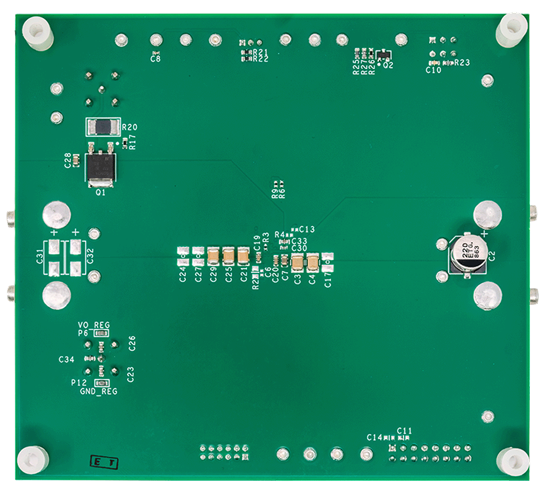

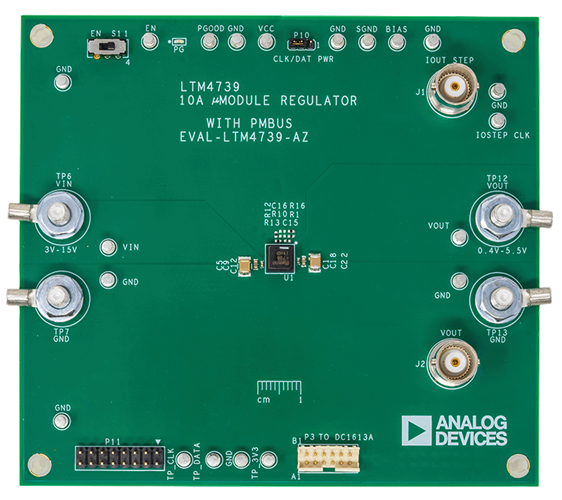

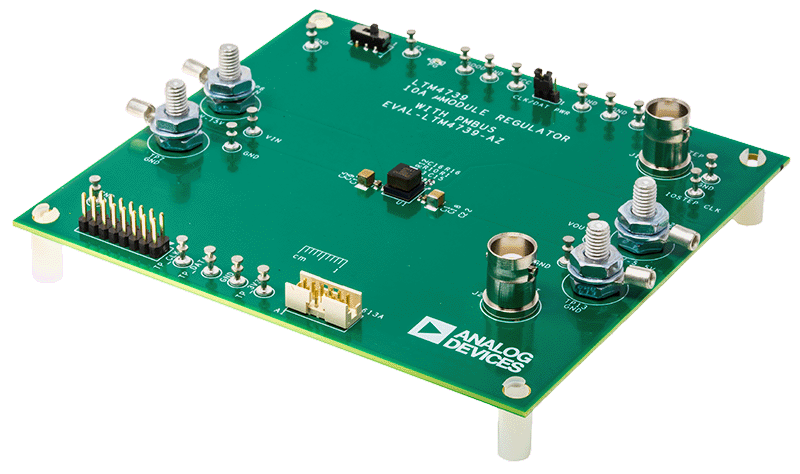

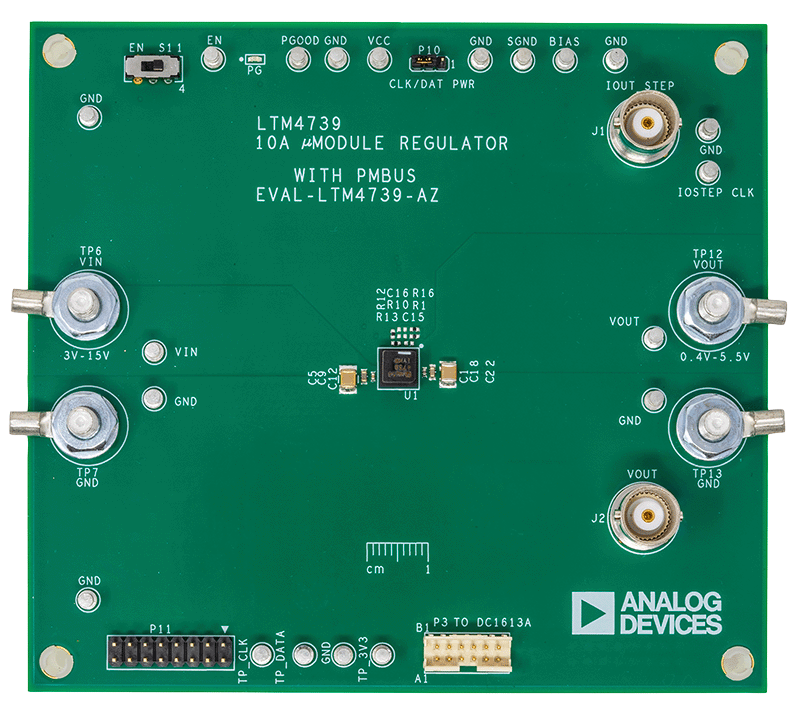

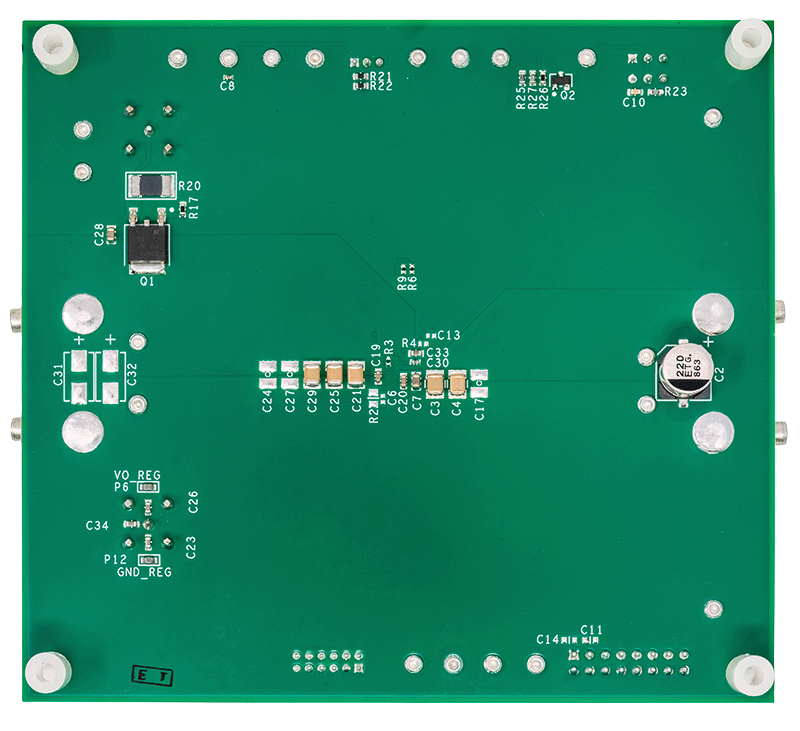

EVAL-LTM4739-AZ評価用ボードには、LTM^®4739（高効率、高電力密度、PMBusインターフェース搭載のフル機能シングル10A DC/DC降圧パワーμModule^®（マイクロモジュール）レギュレータ）が搭載されています。LTM4739は、6.25mm × 6.25mm × 5.07mmの49ピン・ボール・グリッド・アレイ（BGA）パッケージで提供されます。EVAL-LTM4739-AZ評価用ボードを使用する際、またはハードウェアの変更を行う際は、事前にLTM4739 のデータシートを参照してください。

EVAL-LTM4739-AZの入力電圧範囲は3V～15V、出力電圧範囲は0.4V～5.5Vで、最大負荷電流は10Aです。出力電圧は、フィードバック信号抵抗分圧器またはPMBusのVOUT_COMMANDを介して調整されます（工場出荷時のデフォルト出力電圧は1Vです）。スイッチング周波数範囲は500kHz～2MHz（工場出荷時のデフォルト周波数は500kHz）で、PGM1のピンストラップ抵抗またはPMBusコマンドを使用して設定できます。PGM1ピンの抵抗値は、制御ループ補償パラメータの調整にも使用されます。PGM0ピンの抵抗値は、正の過電流（POC）保護のトリガ・レベルと、工場出荷時のデフォルトPMBusアドレス（0x39h）の設定に使用されます。工場出荷時のデフォルトのPOC保護では、ピーク・インダクタ電流制限が15Aに設定されます。周囲環境温度が高い場合、電流出力を下げなければならない場合があります（詳細についてはLTM4739のデータシートを参照してください）。
