EVAL-LTC7063

製品概要

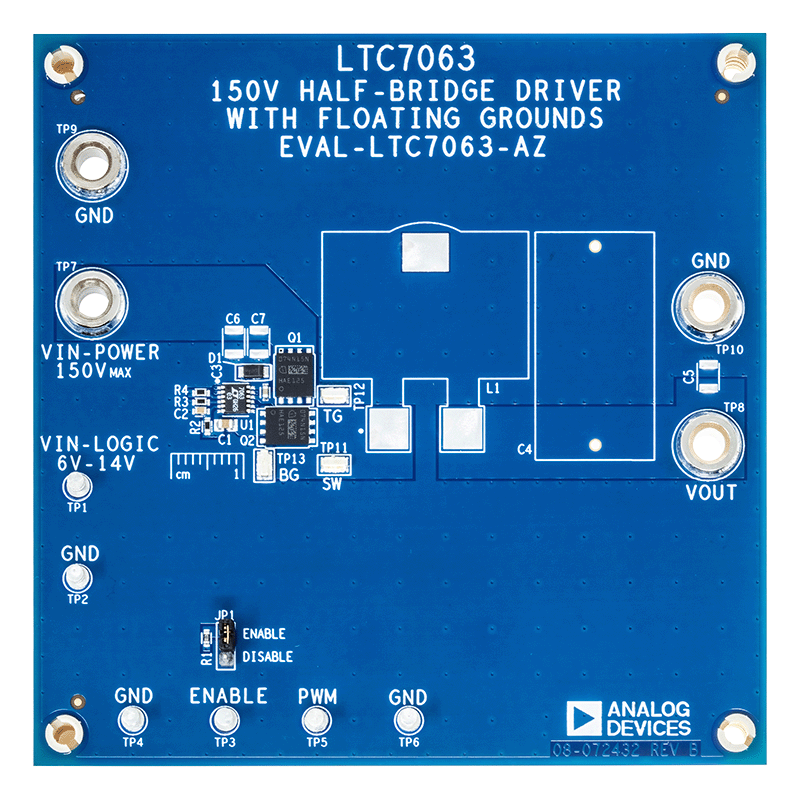

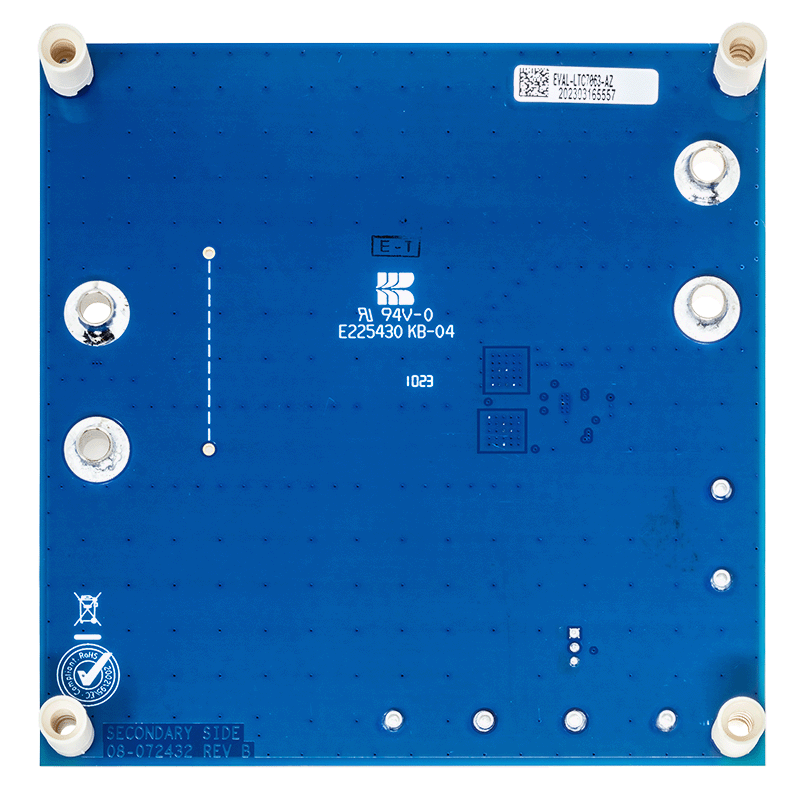

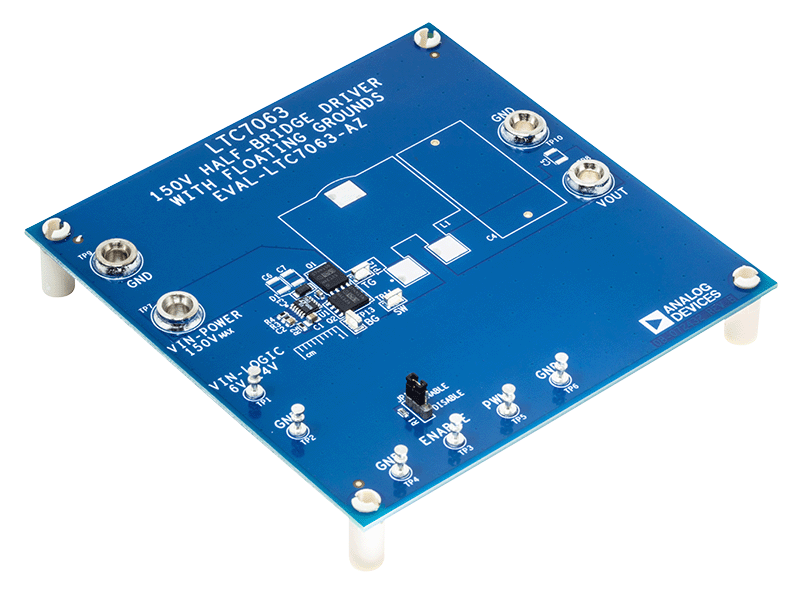

EVAL-LTC7063-AZ評価用回路は、2個のNチャンネルMOSFETを駆動するハーフブリッジ・ドライバです。PWM入力制御は5Vロジックと互換性があり、両方のゲート出力を制御して、一方の出力が他方の出力を補うようにします。この評価用キットには未実装のPCBパッドがいくつかあり、アプリケーションに合わせてボードをカスタマイズできるようになっています。

LTC7063ドライバは強力な0.8Ωプルダウンと1.5ΩプルアップのMOSFETドライバを備えており、2個の150V NチャンネルMOSFETを駆動します。LTC7063のゲート・ドライバは、それぞれ異なるグラウンド・リファレンスでMOSFETを駆動できます。ただし、この評価用キットではこれらのグラウンド・リファレンスはコミット済みです。
