EVAL-ADuM7811

製品概要

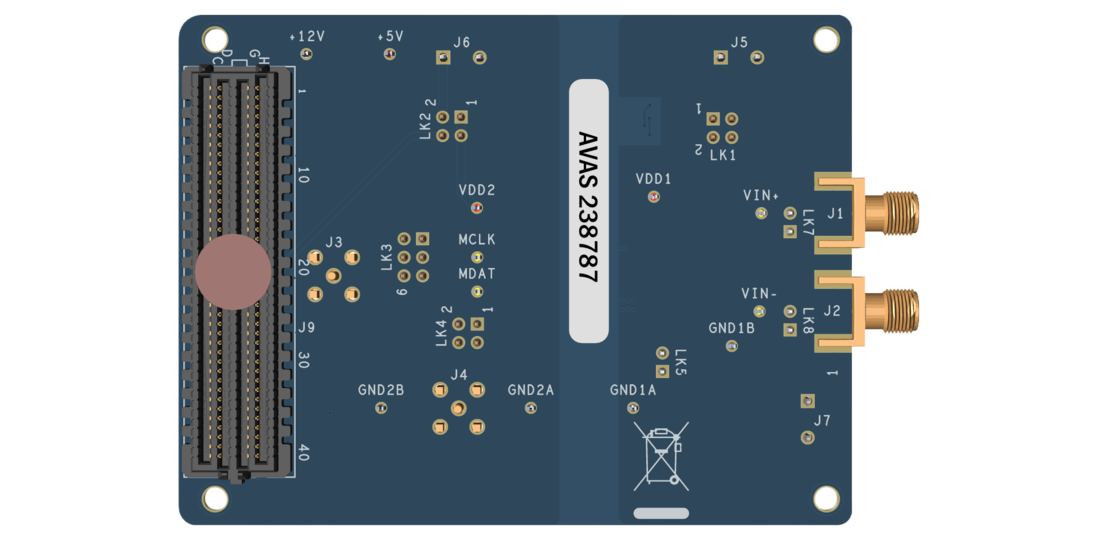

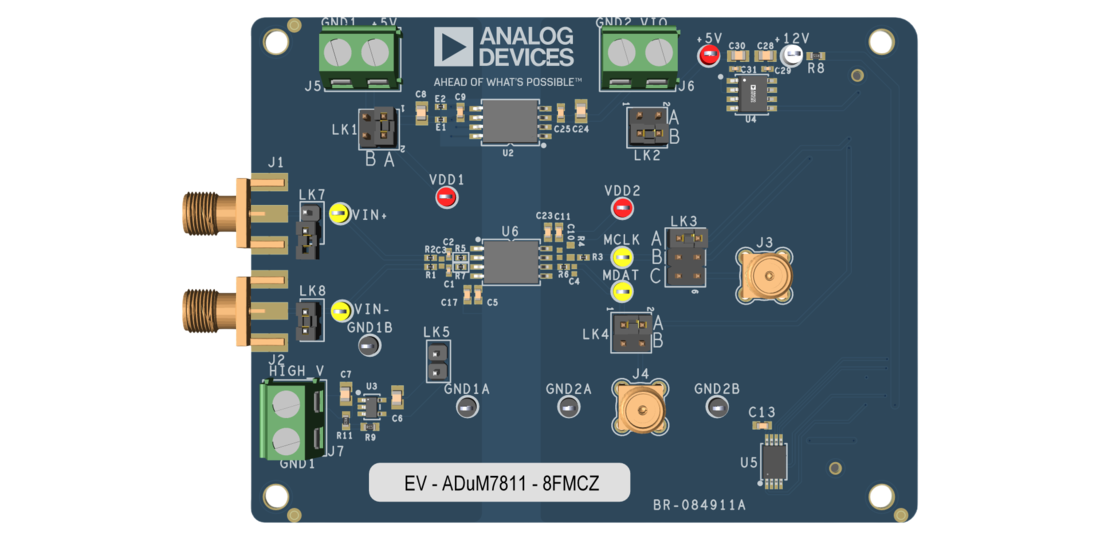

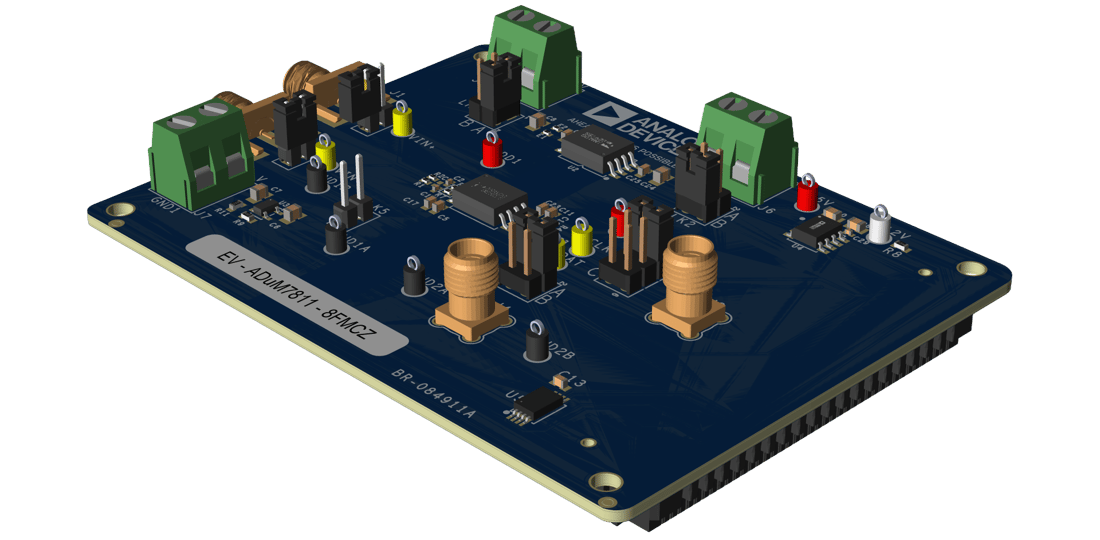

EV-ADuM7811-8FMCZは、ADuM7811（シグマ・デルタ（Σ-Δ）変調ビット・ストリーム出力を備えた絶縁型ADC）のすべての機能を評価できるように設計されたフル機能評価用ボードです。ZedBoard Zynq-7000コントローラボードは、J9コネクタを介して、およびACEソフトウェアを使用するPCのUSBポートを介して、EV-ADuM7811-8FMCZを制御します。ACEソフトウェアは、ACEソフトウェアのページからダウンロードできます。

内蔵部品には、絶縁型5kV isoPower^® DC/DCコンバータ（ADuM6028-5）、5V低ノイズ低ドロップアウト（LDO）レギュレータ（ADP7104）、および200mA、40V低ノイズLDOレギュレータ（ADP7142）などがあります。

このユーザ・ガイドでは、EV-ADuM7811-8FMCZ評価用ボードを使用してADuM7811を評価する方法について説明します。ADuM7811は、アナログ入力信号を高速の1ビット・データ・ストリームに変換する2次Σ-Δ変調器を内蔵した高性能絶縁型A/Dコンバータ（ADC）で、アナログ・デバイセズのiCoupler^®技術を用いたオンチップ・デジタル・アイソレーション回路を搭載しています。このデバイスは、4.0V～5.5Vの電源電圧範囲（ハイサイド電源電圧、V_DD1）で動作し、±250mV（フル・スケールで±320mV）の擬似差動入力信号に対応します。擬似差動入力は、ガルバニック・アイソレーションが必須となる高電圧アプリケーションでのシャント抵抗電流のモニタリングに最適です。

アナログ入力は、高性能のアナログ変調器によって連続的にサンプリングされ、最大50MHzのデータ・レートでパルス密度変調のデジタル出力ストリームに変換されます。適切なsinc3デジタル・フィルタを使用してアナログ入力を再構成することで、256のデシメーション・レートと50MHzの入力クロックにより、195.3kSPSで88dBのS/N比（SNR）を実現できます。シリアル入出力は、3V～5.5Vの電源（コントローラ側の電源電圧、V_DD2）で動作します。

シリアル・インターフェースはデジタル的に絶縁されています。オンチップでの絶縁は、高速相補型金属酸化膜半導体（CMOS）技術とモノリシック・トランス技術の組み合わせによって、オプト・カプラなどの代替品よりも優れた性能特性を提供します。ADuM7811の動作温度範囲は、−40°C～+125°Cです。ADuM7811の詳細な仕様は、アナログ・デバイセズから入手できるADuM7811のデータシートに記載されています。EV-ADuM7811-8FMCZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADuM7811のデータシートも参照してください。
