EVAL-ADM1273

製品概要

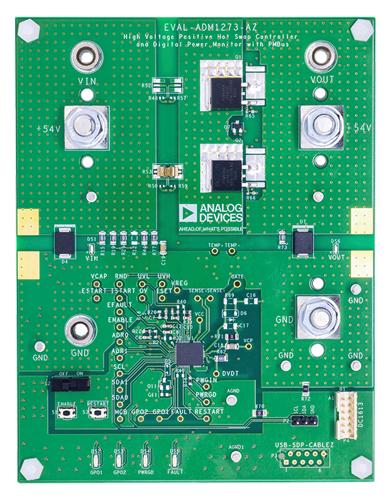

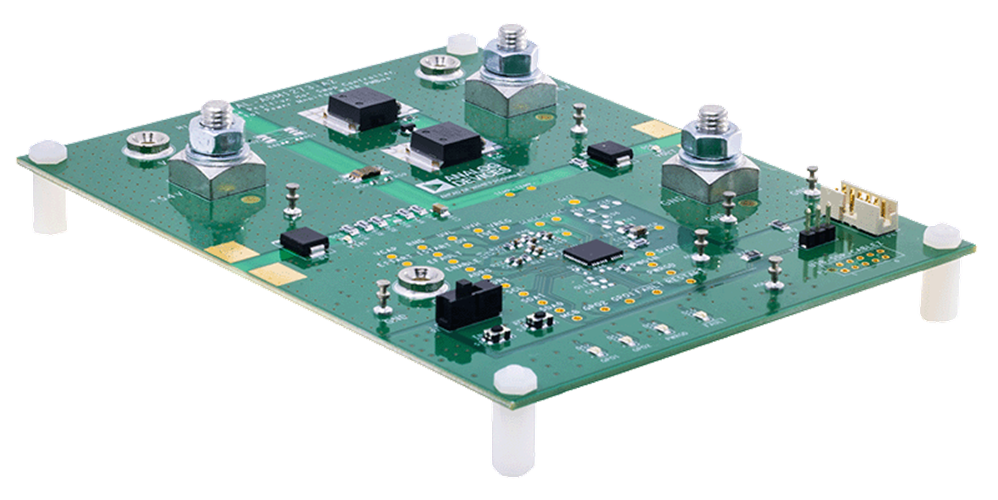

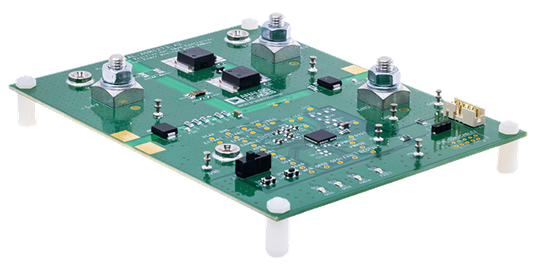

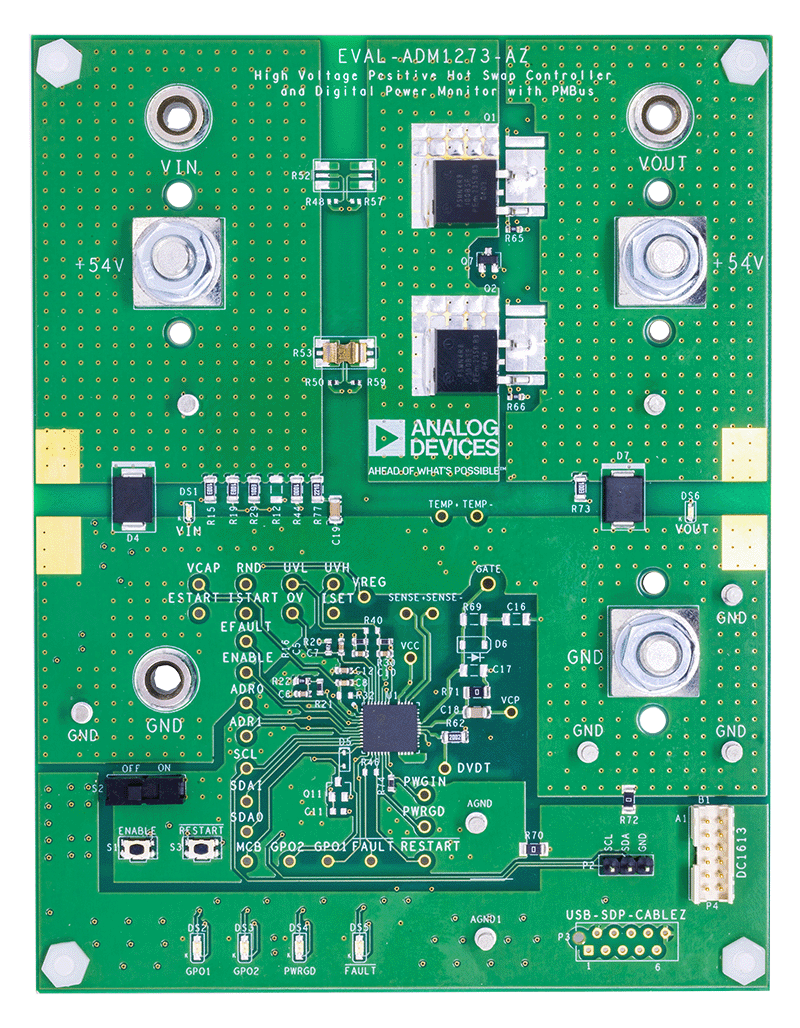

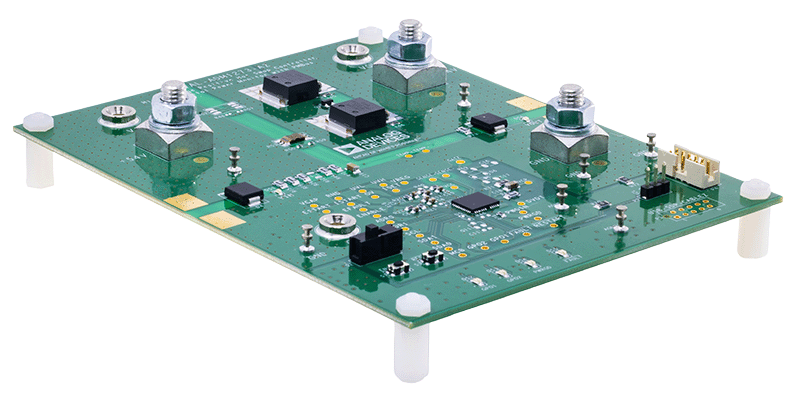

EVAL-ADM1273-AZは、 ADM1273のフル機能評価用ボードです。このボードのレイアウトを参考にすることで、すべてのペリフェラル・コンポーネントとホット・スワップ電力経路を明確に理解できます。また、電力経路上の一部の主要コンポーネントについてはボードの放熱能力を最大限に高めるレイアウトになっているため、大電流ホット・スワップ・セットアップを評価できます。この評価用ボードには、1mFの出力コンデンサを使用できる54V、30Aのホット・スワップ設計が事前に実装され、テストされています。

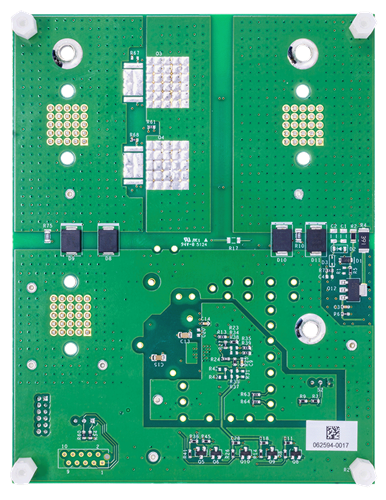

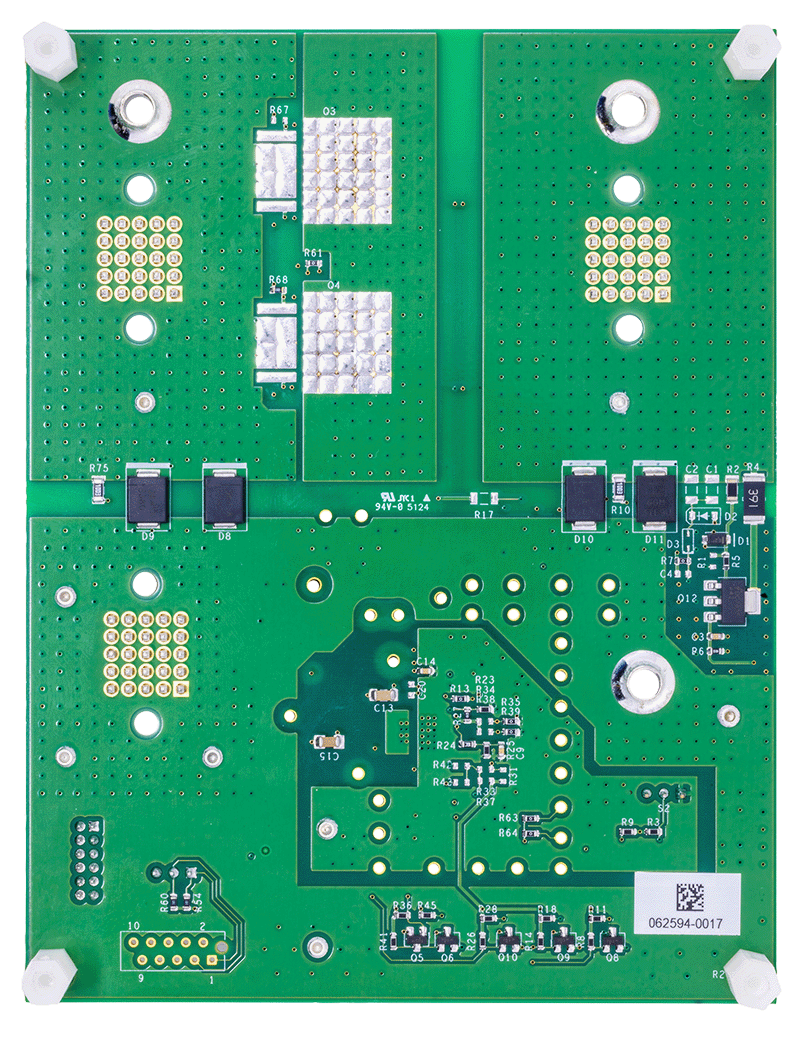

2個のセンス抵抗のフットプリントと、4個のマルチパッケージMOSFETのフットプリント（2個は底面側）により、優れた柔軟性を備え、広範なアプリケーション・セットアップに対応できます。複数のテスト・ポイントから、すべての重要なポイントとピンに簡単にアクセスできます。6個のLEDにより、電源入力、出力、GPIO1、GPIO2、パワー・グッド、フォールトなど、ボードのステータスが直接かつ視覚的に示されます。

このボードはADM1273とのPMBus™通信をサポートし、LTpowerPlay評価用ソフトウェアに完全に対応しています。LTpowerPlayを実行しているWindowsベースのコンピュータにEVAL-ADM1273-AZを接続するには、USB-PMBusコントローラ（DC1613A）が必要です。

ADM1273の詳細な仕様は、ADM1273の製品のデータシートに記載されています。本評価用ボードを使用する際は、このユーザ・ガイドと併せてADM1273のデータシートを参照してください。
