EVAL-ADL8154

製品概要

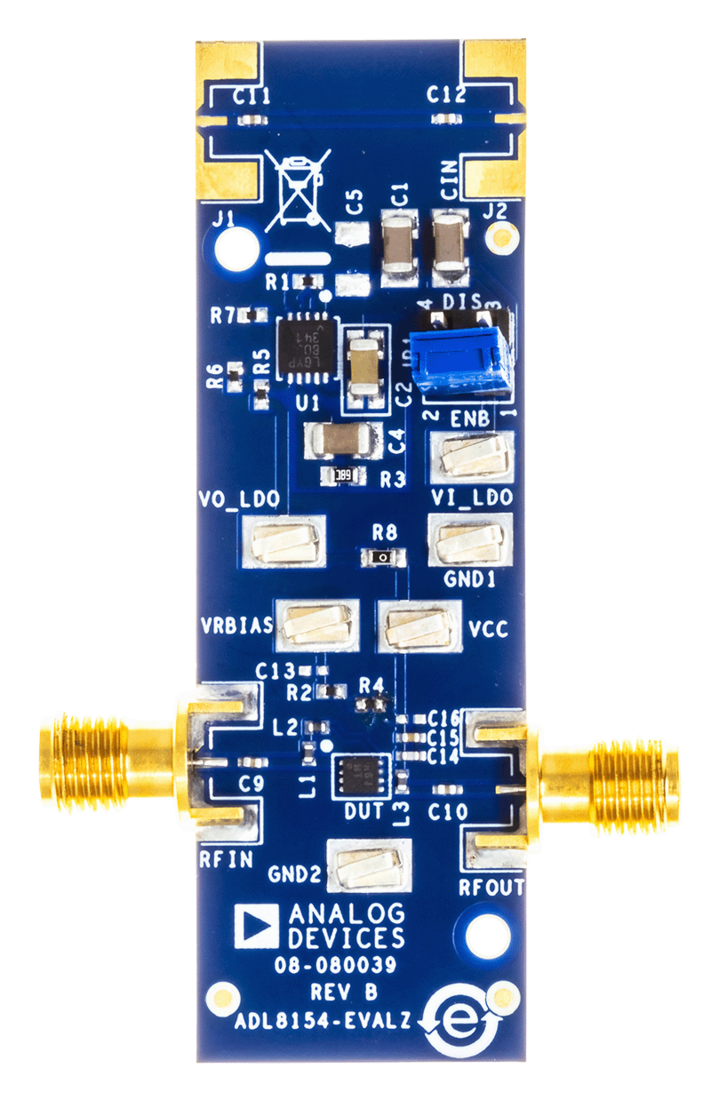

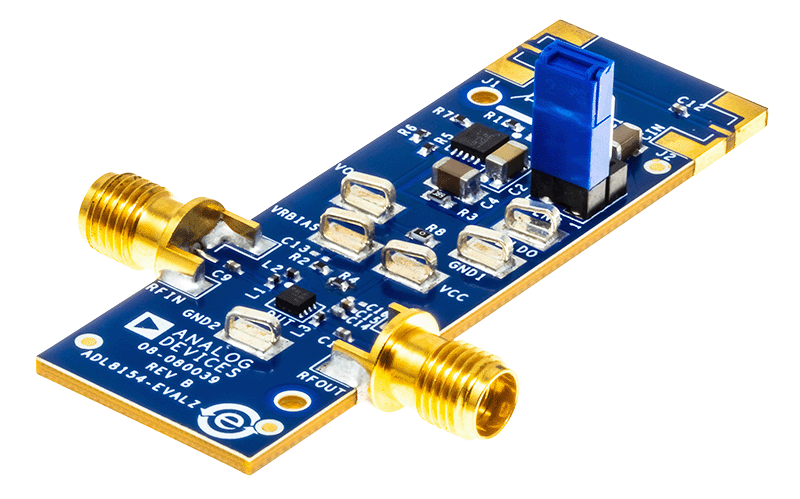

ADL8154-EVALZは、厚さ10mil（0.25mm）のRogers 4350BおよびIsola 370HR銅被覆を使用した4層プリント回路基板（PCB）で、公称の厚さは62mil（1.57mm）です。ADL8154-EVALZのRFINポートとRFOUTポートには2.92mmメス同軸コネクタが装着されており、対応するRFINパターンおよびRFOUTパターンは50Ωの特性インピーダンスを持ちます。ADL8154-EVALZには、ADL8154の動作温度（−55°C～+125°C）の全範囲での使用に適した部品が搭載されています。ADL8154-EVALZにはキャリブレーション・パスが含まれています（図6および表3を参照）。スルー・キャリブレーション・パスを使用するには、THRUCAL（J1とJ2）にRFコネクタを装着する必要があります。キャリブレーション・パスには2個のACカップリング・コンデンサ（C11とC12）が含まれており、これらはメイン信号パスのACカップリング・コンデンサを模倣するために必要とされます。

ADL8154-EVALZには、超低ノイズ、超高電源電圧変動除去比（PSRR）のリニア・レギュレータLT3045が組み込まれています。この低ノイズのレギュレータは、ADL8154にバイアスをかけるためのクリーンな電源となります。

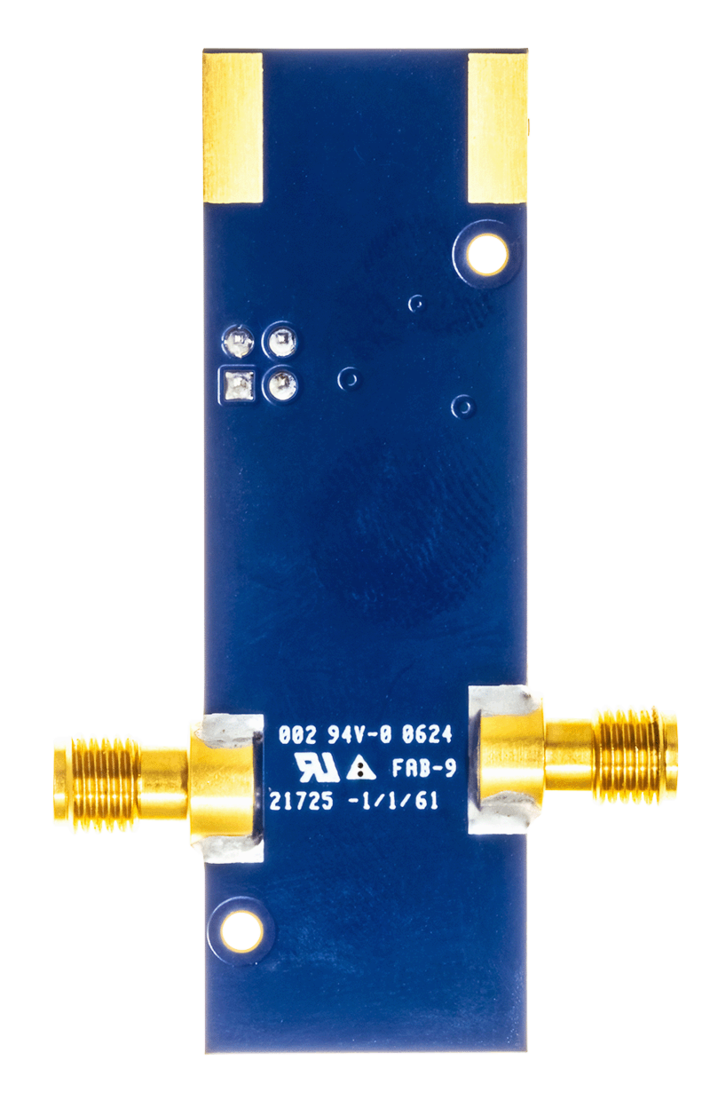

ADL8154-EVALZのRFINおよびRFOUTパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。適切な電気伝導および熱伝導を確保するため、グラウンド・パッド直下の領域に特に集中させる形で、上面と底面のグランド・プレーンを複数のビアで接続しています。ADL8154-EVALZの電源デカップリング・コンデンサは、このデバイスの特性評価に使用される構成となっています。
