製品概要

機能と利点

  • エラー検出付きSPI
    • CRCエラー検出、無効な読出しおよび書込みアドレス検出、SCLKカウント・エラー検出を含む
  • アナログ電源電圧
    • 両電源：±4.5V～±22V
    • 単電源：5V～40V
  • 評価用ソフトウェアと組み合わせてPC制御
  • EVAL-SDP-K1（SDP-K1）システム・デモンストレーション・プラットフォーム

製品概要

EVAL-ADGS6414DARDZは、ADGS6414Dの評価用ボードです。ADGS6414Dは、シリアル・ペリフェラル・インターフェース（SPI）によって制御されるオクタルSPSTスイッチです。SPIは、巡回冗長検査（CRC）エラーの検出、無効な読出しおよび書込みアドレスの検出、SCLKカウント・エラーの検出など、強力なエラー検出機能を備えています。ADGS6414DはBurst Modeもサポートしているため、SPIコマンド間の時間が短縮されます。

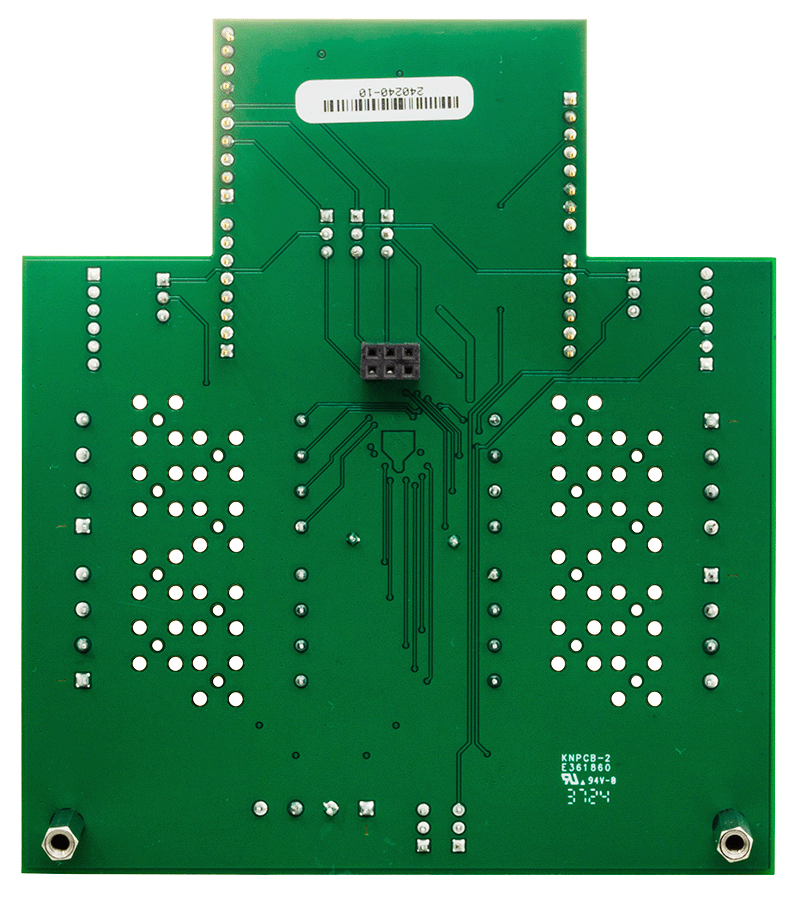

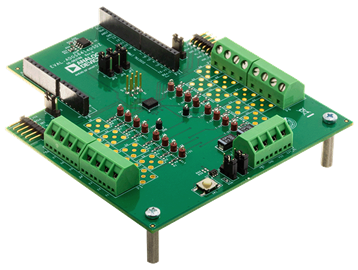

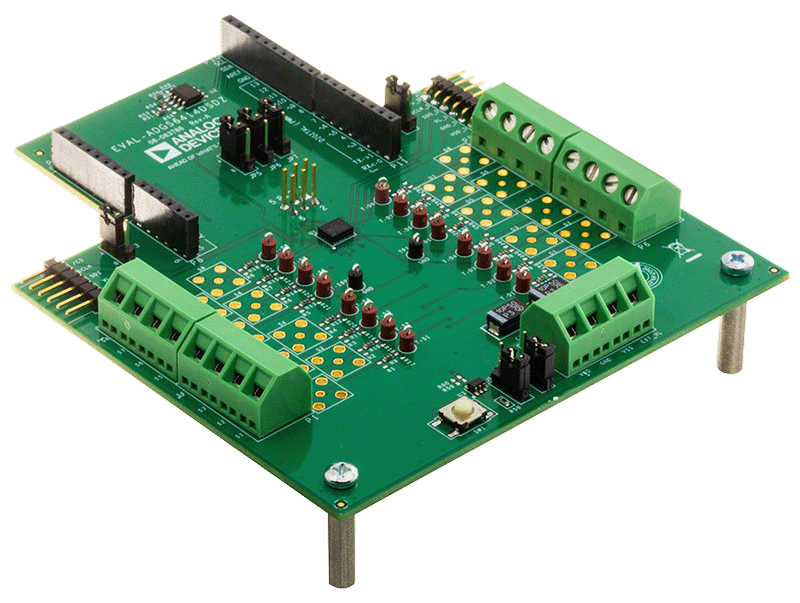

ユーザ・ガイドの図1に、標準的な評価セットアップにおけるEVAL-ADGS6414DARDZを示します。EVAL-ADGS6414DARDZは、USBポートを介してPCに接続されたシステム・デモンストレーション・プラットフォーム（SDP）EVAL-SDP-CK1Z（SDP-K1）によって制御されます。ADGS6414Dはこの評価用ボードの中央に位置しており、ソースとドレインの各ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子がこのデバイスに電力を供給します。4番目の端子は一定のデジタル・ロジック電源電圧を提供します（必要な場合）。あるいは、SDP-K1からデジタル・ロジック電源電圧を供給することもできます。EVAL-SDP-CK1Z（SDP-K1）コントローラ・ボードは、アナログ・デバイセズのウェブサイトでご注文いただけます。

ADGS6414Dの詳細については、ADGS6414Dのデータシートを参照してください。EVAL-ADGS6414DARDZを使用する際には、このユーザ・ガイドと併せてADGS6414Dのデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • EVAL-SDP-CK1Z（SDP-K1）コントローラ・ボード
  • DC電圧源
    • ±20V（デュアル電源）
    • 36V（単電源）
  • 3.3Vデジタル・ロジック電源（オプション）
  • アナログ信号源
  • デジタル・マルチメータ（DMM）などの電圧計測手段
