EVAL-ADF4360-0 評価用ボード | アナログ・デバイセズ

製品概要

機能と利点
製品概要

機能と利点

RF周波数生成用の自己完結型ボード
リファレンス入力、PFD周波数、およびループ帯域幅に対する柔軟性
付属ソフトウェアを使用するため、PCからのシンセサイザ機能の完全制御が可能
USB／バッテリ駆動の9V電源
−140dBc/Hz（3kHz）オフセットの標準的位相ノイズ性能
−75dBc（200kHz）オフセットの標準的スプリアス性能（2.5GHz出力）

製品概要

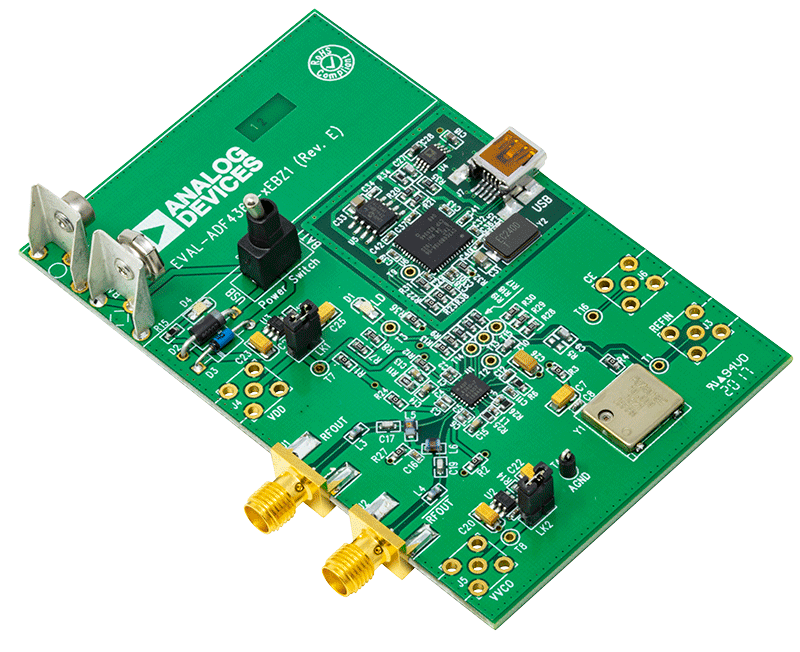

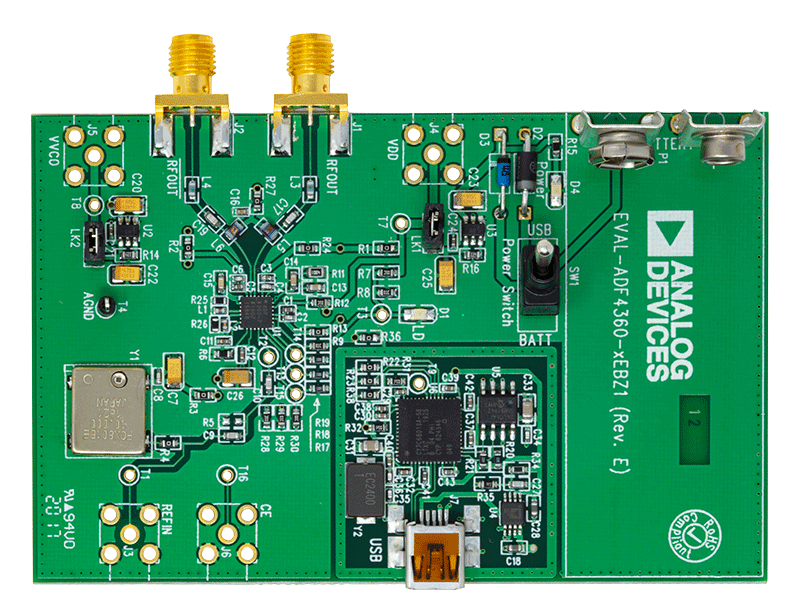

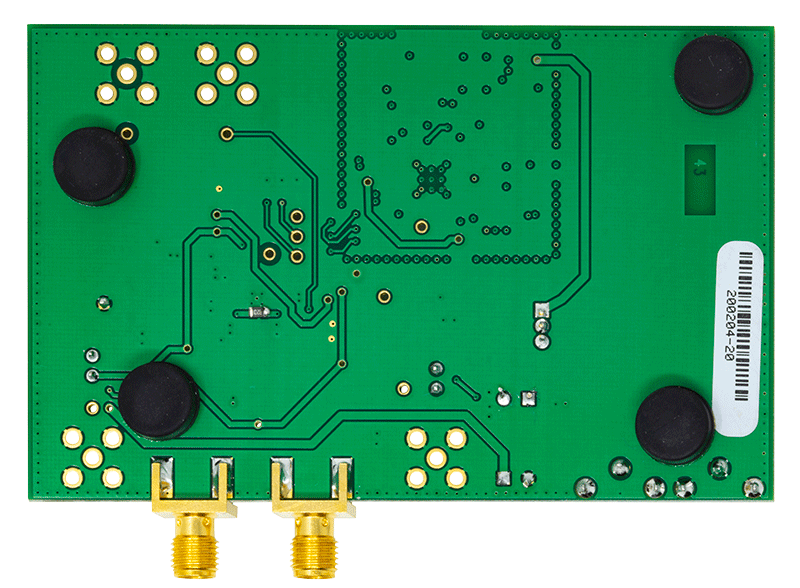

EV-ADF4360-0EB1Z評価用ボードは、内蔵のPLLとVCOで構成されるADF4360-0周波数シンセサイザの性能を評価できるように設計されています。このボードには、ADF4360-0BCPZ、USBコネクタ、RF出力用のSMAコネクタが含まれています。電源、チップ・イネーブル（CE）、および外部リファレンス入力用に利用できる未実装のSMAフットプリントも用意されています。また、この評価用ボードにはPLLを補完するためのループ・フィルタも搭載されています。PLL条件によって、必要に応じて変更できます。このボードには、ソフトウェアのプログラマビリティを可能にするUSBケーブルが含まれます。

パッケージには、シンセサイザを素早く簡単にプログラミングするためのWindows®ソフトウェアを収録したCDも含まれています。このCDには、追加のPLLデータシート、テクニカル・ノート、記事、およびADIsimPLL™ V3.4（アナログ・デバイセズのPLLシミュレーション・ソフトウェア）が含まれています。詳細については、www.analog.com/jp/pllを参照してください。
