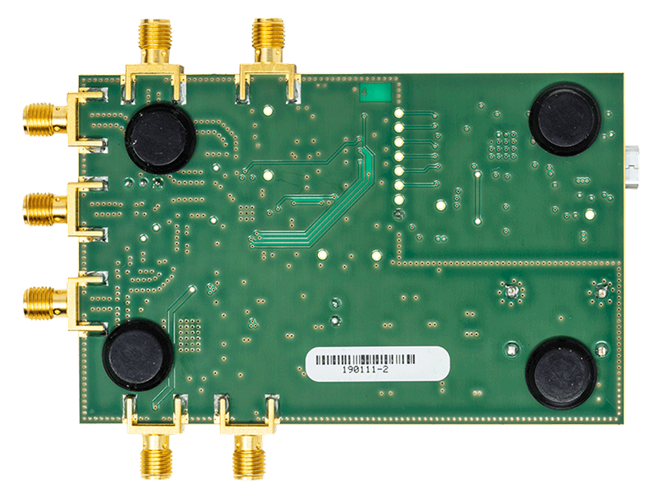

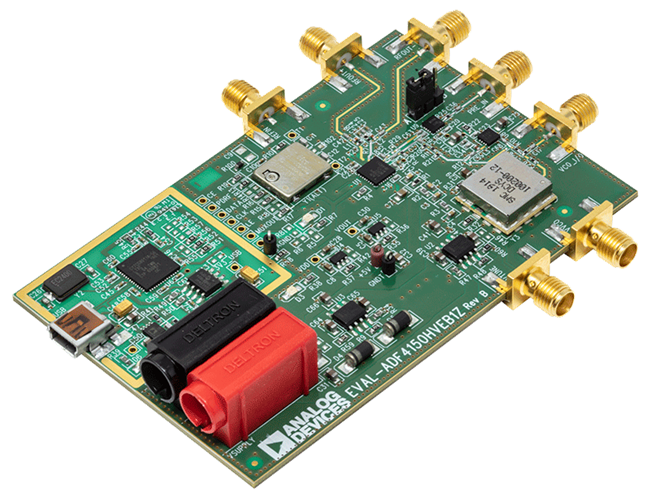

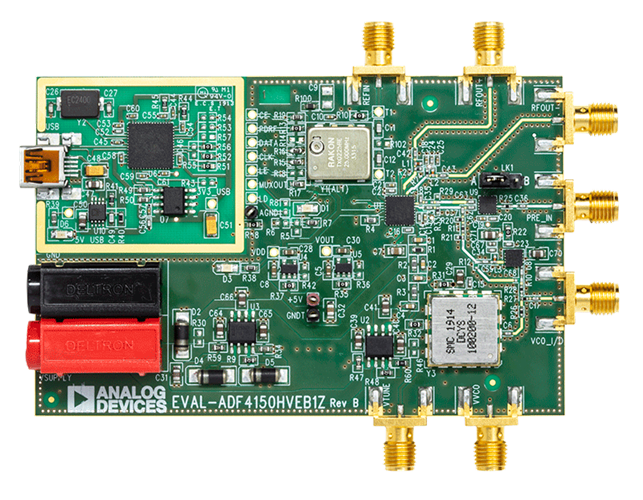

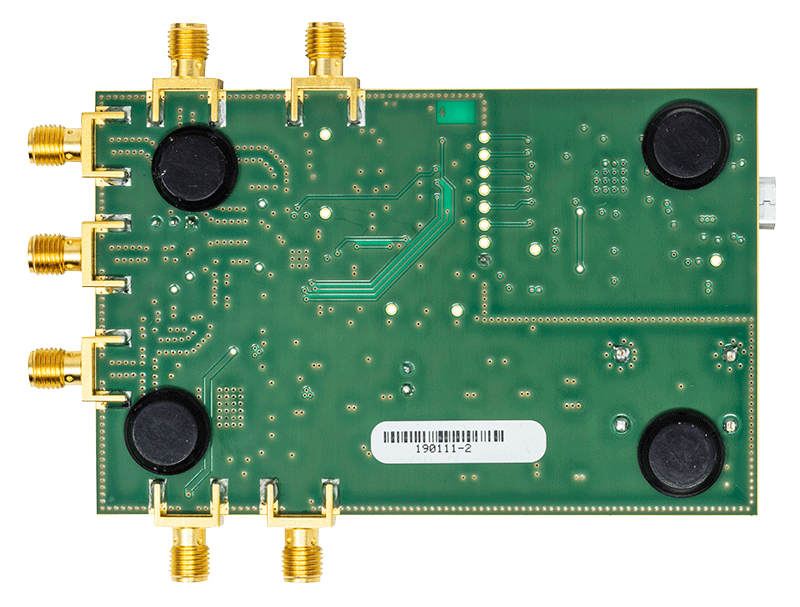

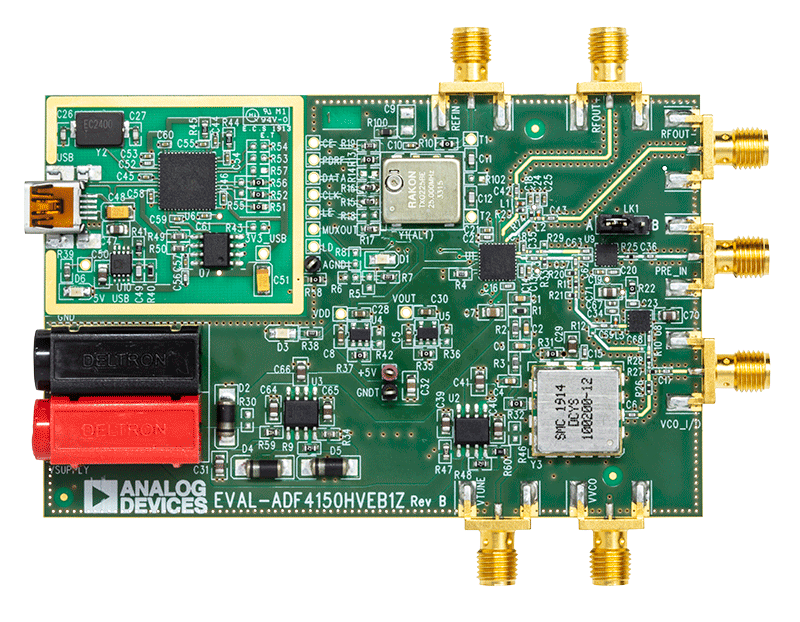

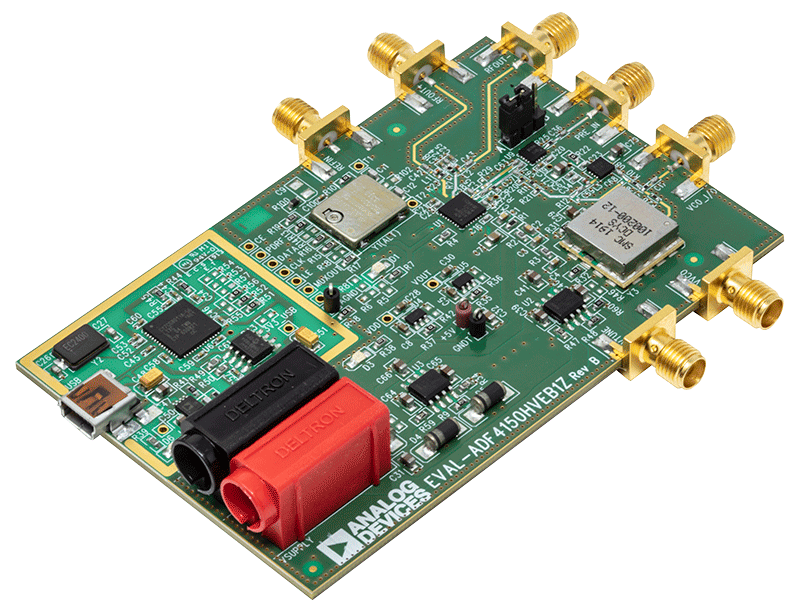

Eval-ADF4150HVEB1Zは、フル実装の4層の評価用ボードであり、ADF4150HV高電圧、フラクショナルN PLLシンセサイザを評価できます。

このボードには、リファレンス信号として機能する25MHz TCXOと、1GHz～2GHzのオクターブの周波数範囲をカバーするVCOが搭載されています。VCO出力とRF出力がエッジマウントSMAコネクタに接続されているため、スペクトラム・アナライザに簡単に接続できます。通常動作では、2つの外部電源（VCO用30V/40mA、ボードの残り部分用5V/180mA）が必要です。

ADF4150HV評価用ボードのソフトウェアは、USBポートを介してPCからADF4150HV評価用ボードの動作を制御します。このソフトウェアのインストール・プログラムは、評価用キットに付属のCDで入手できます。このソフトウェアは、ボードをPCに接続する前にインストールする必要があり、インストール後はPrograms -> Analog Devices -> ADF4150HVから利用できます。
