EVAL-ADAQ7769-1

製品概要

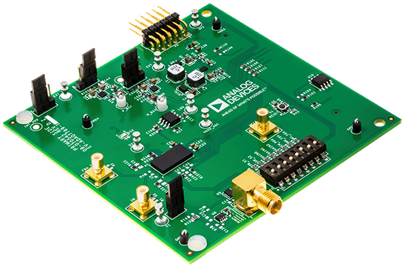

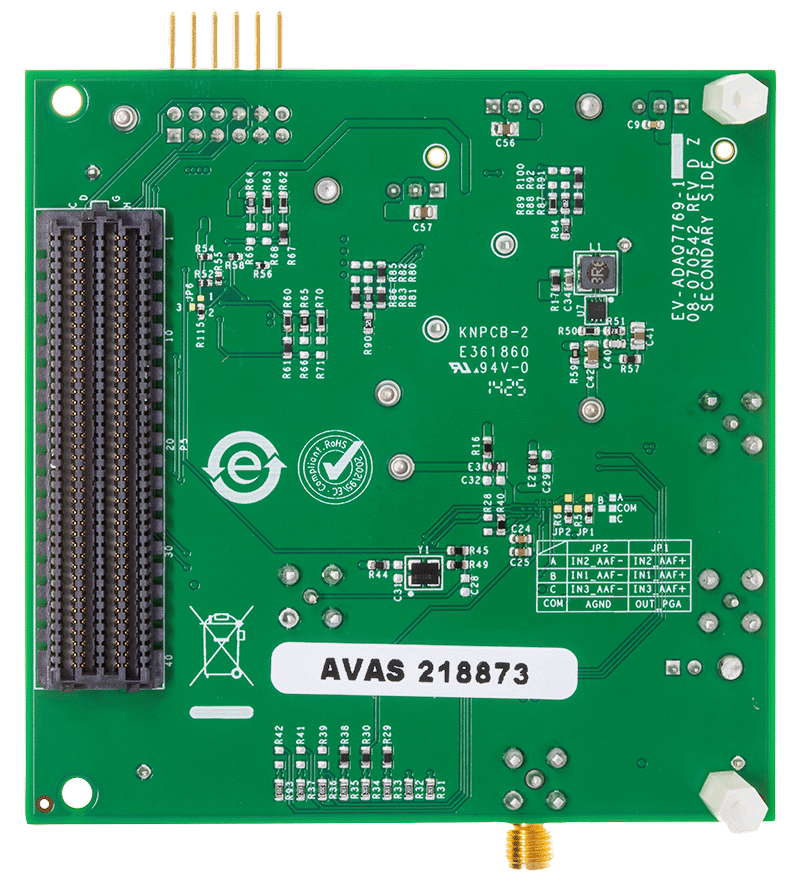

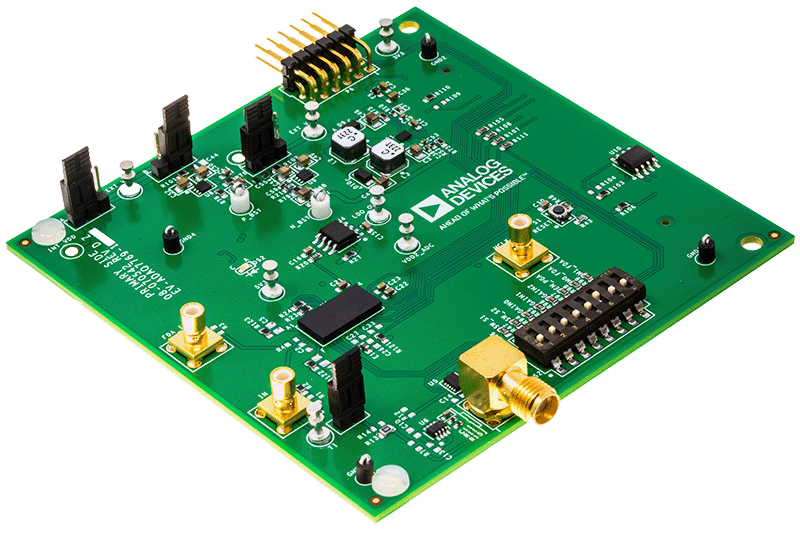

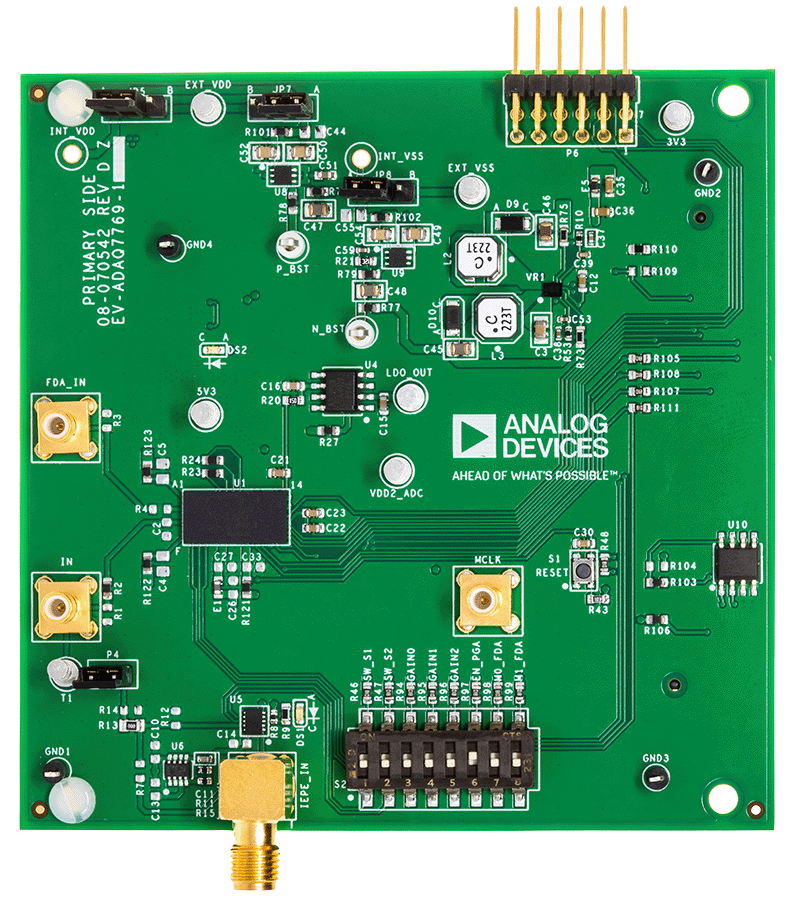

EV-ADAQ7769-1FMC1Z評価用キットを使用すると、ADAQ7769-1（高入力インピーダンス、プログラマブル・ゲイン、アンチエイリアス、24ビット、1MSPS、μModule^®データ・アクイジション（DAQ）ソリューション）を簡単に評価できます。ダウンロード可能な評価用ソフトウェアと組み合わせて使用することでADAQ7769-1の機能を細かく構成し、時間領域と周波数領域で変換結果を表示できます。

EV-ADAQ7769-1FMC1Zは、Digilent ZedBoard™を介してPCのUSBポートに接続します。デフォルトでは、3.3VレールがZedBoard™によって供給され、内蔵の電源ソリューションによって+20V、-16V、+5.3Vにレギュレートされて、ADAQ7769-1とそのサポート部品に電力が供給されます。IEPEセンサーを使用したADAQ7769-1の評価をサポートするために、電子回路内蔵圧電（IEPE）インターフェースが搭載されています。

ADAQ7769-1の詳細は、ADAQ7769-1のデータシートに記載されています。EV-ADAQ7769-1FMC1Z評価用ボードを使用する際は、このユーザ・ガイドと併せてADAQ7769-1のデータシートを参照してください。現在の回路図、レイアウト、部品表については、EVAL-ADAQ7769-1製品ページを参照してください。
