EVAL-AD4113

製品概要

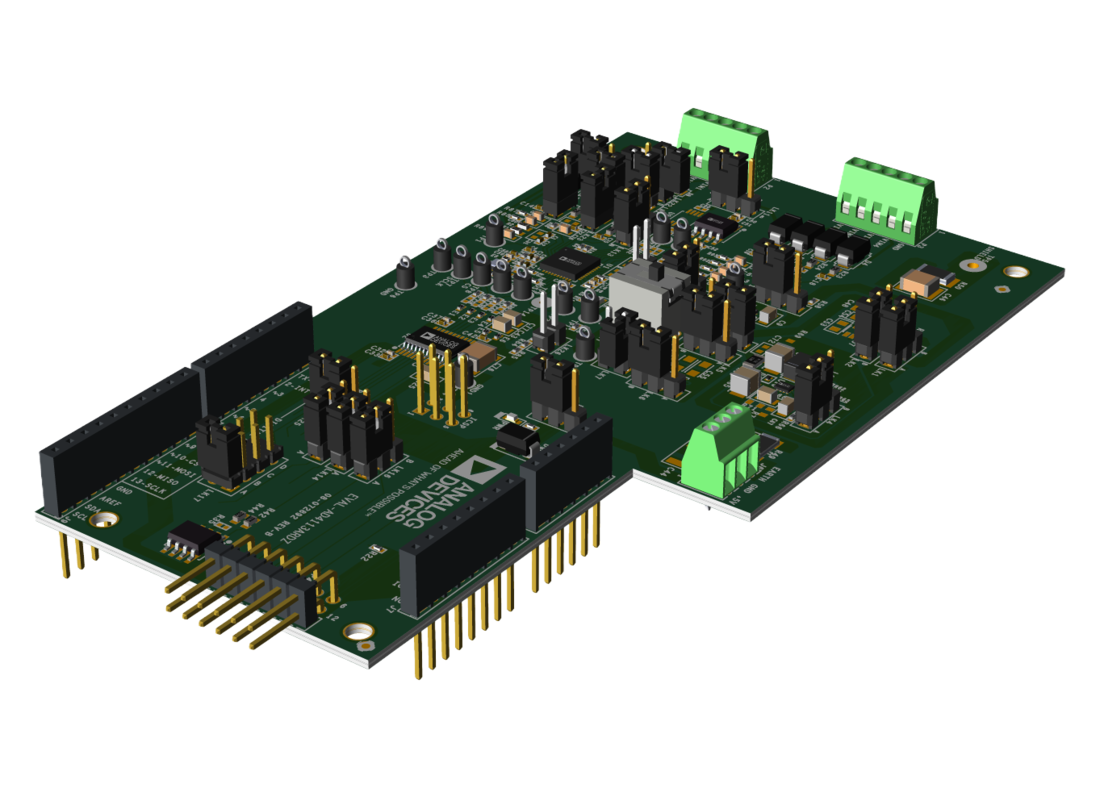

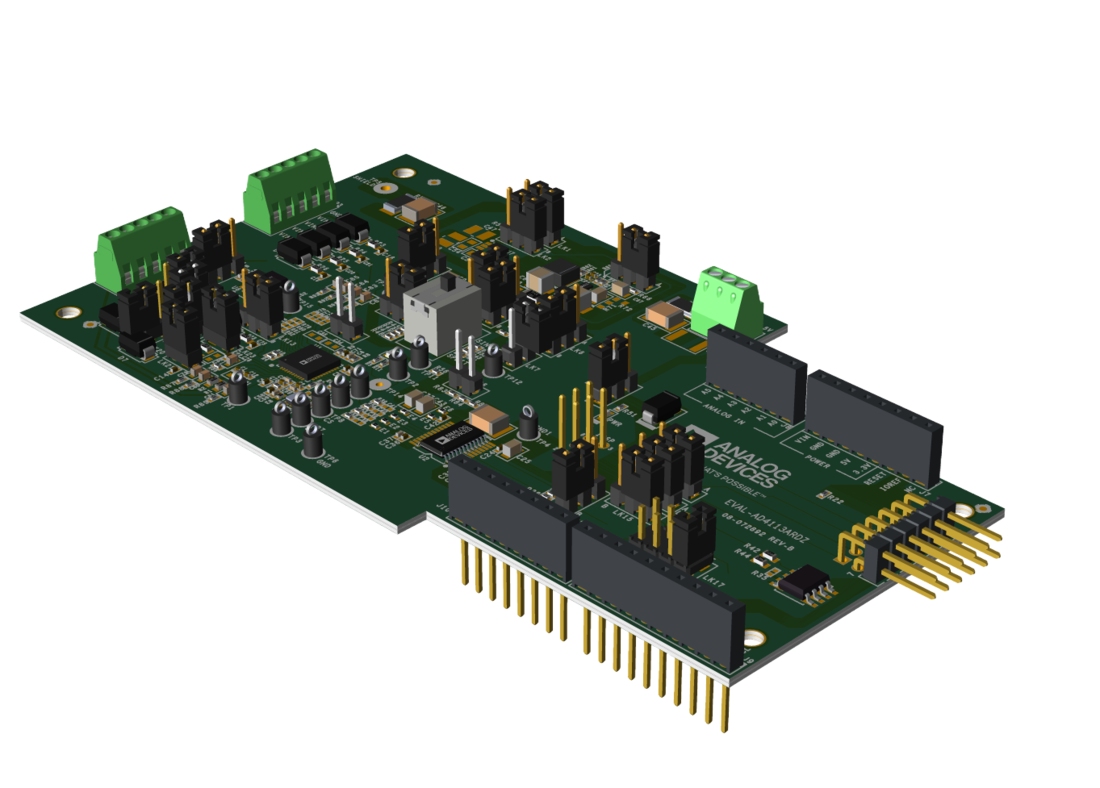

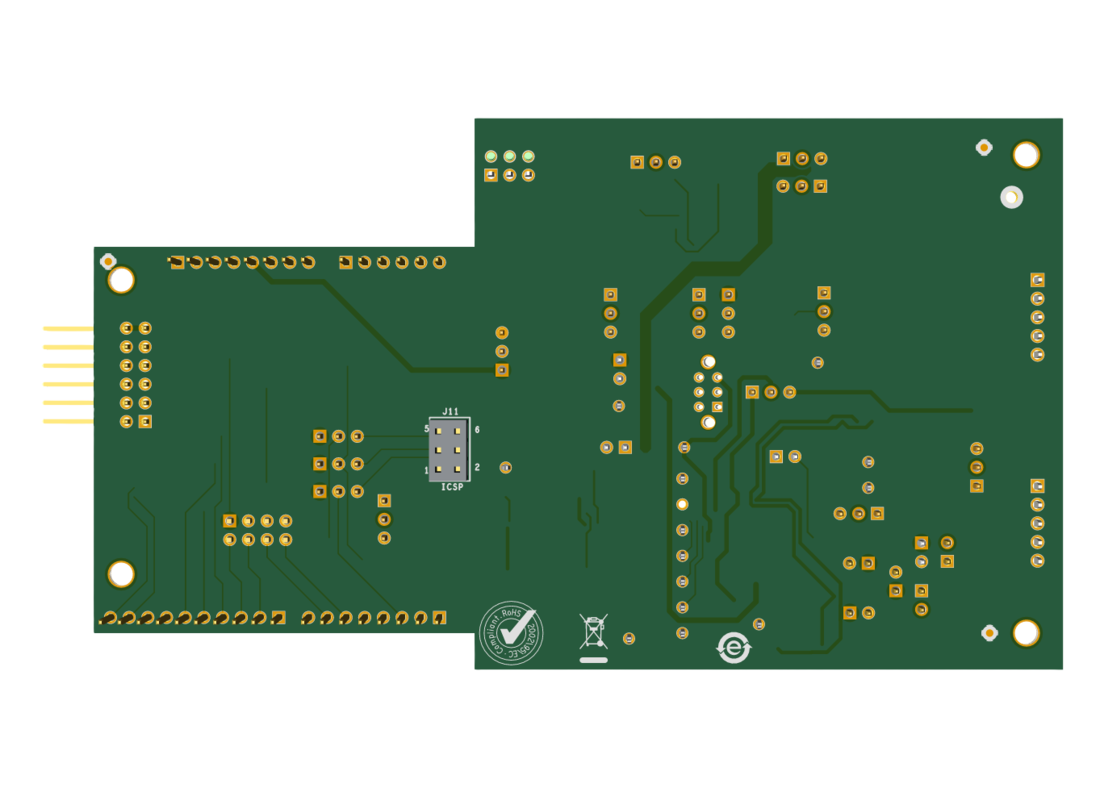

EVAL-AD4113ARDZは、AD4113のすべての機能を評価できるフル機能評価用ボードです。AD4113は、±10Vの入力電圧範囲（8つのシングル・エンド・チャンネルまたは4つの差動チャンネル）を持つ、16ビット、125kSPSのA/Dコンバータ（ADC）です。すべてのチャンネルには過電圧保護機能が内蔵されています。

EVAL-AD4113ARDZボードには、電圧リファレンスおよび電源／データ絶縁が含まれており、EVAL-SDPCK1Zシステム・デモンストレーション・プラットフォームに接続できます。SDPボードは、ユニバーサル・シリアル・バス（USB）ポート経由でPCに接続でき、PCのUSBポートからEVAL-AD4113ARDZボードに電力を供給できます。ACEソフトウェアでは、AD4113デバイスの機能を設定できるほか、ADC性能評価に役立つDC時間領域分析を波形グラフ、ヒストグラム、関連するノイズ分析として実行できます。

AD4113の詳細な仕様は、アナログ・デバイセズから入手できるAD4113のデータシートに記載されています。EVAL-AD4113ARDZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD4113のデータシートも参照してください。
