製品概要

機能と利点

  • AD3552R用のフル機能評価用ボード
  • 2つのトランスインピーダンス・アンプ・オプションを利用可能
  • 選択可能なトランスインピーダンス・ゲイン
  • 内蔵または外付けの電源
  • 内蔵または外付けの電圧リファレンス
  • 外部同期用のクロックおよびトリガ入力
  • コントローラ・ボードSDP-H1に接続

製品概要

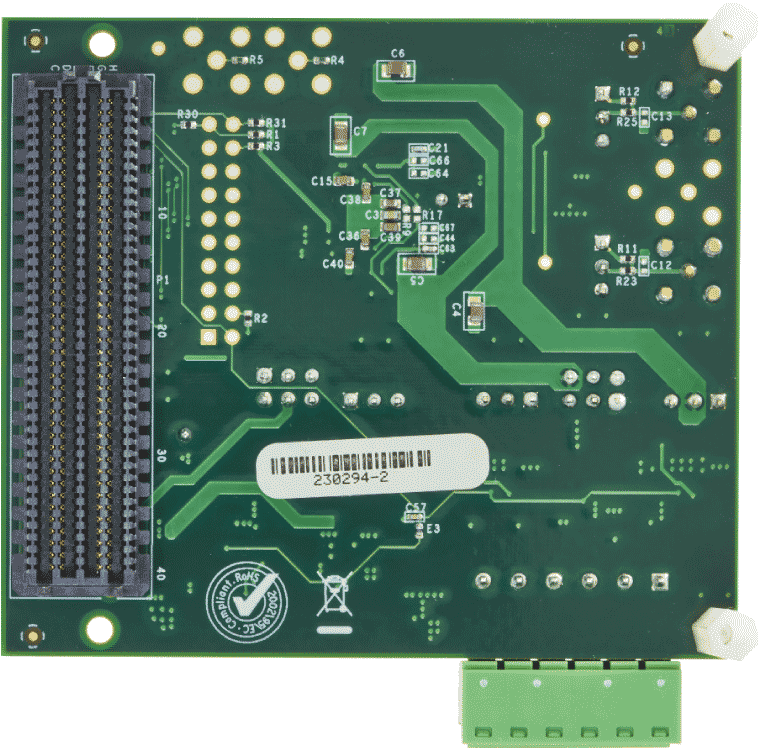

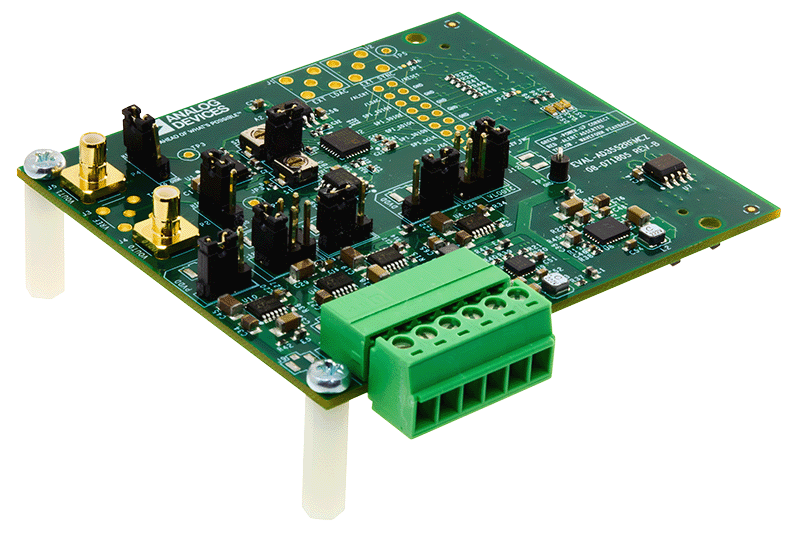

EVAL-AD3552RFMCxZは、超高速、16ビットの精度のDACであるAD3552Rの評価用ボードです。ボードには2つの種類があります。高速用のEVAL-AD3552RFMC1Zと高精度用のEVALAD3552RFMC2Zがあり、トランスインピーダンス・アンプと対応する帰還コンデンサのみが異なります。

ボードでは、DACのすべての出力範囲、波形生成、電源とリファレンスのオプションをテストできます。

EVAL-AD3552RFMCxZは、システム・デモンストレーション・プラットフォーム（SDP-H1ボード）を介してPCのUSBポートにインターフェースします。ポジションP5でピン・ヘッダー・コネクタを使用して異なるコントローラ・ボードにも接続できます。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • オシロスコープとデジタイザ
  • USBケーブル
  • SDP-H1ボード（別売り）

必要なソフトウェア

  • ACEソフトウェア
  • EVAL-AD35X2RFMCxZ ACEプラグイン（ACE内で自動でダウンロード）

関連資料

  • すべてを表示 (5)
  • ユーザ・ガイド (2)
  • データシート (1)
  • 評価用設計ファイル (2)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    1.3 MB
    ACE plug-in for Board.AD35X2R 1.2025.3011240 [8 08 25]
    AD3542R, AD3552R, 16/18-Bit, 12.5/20 MUps, Multi-Span Output DAC evaluation software
    EXE
    157 MB
    ACE Installer Software 1.30.3369.1491 [7 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
