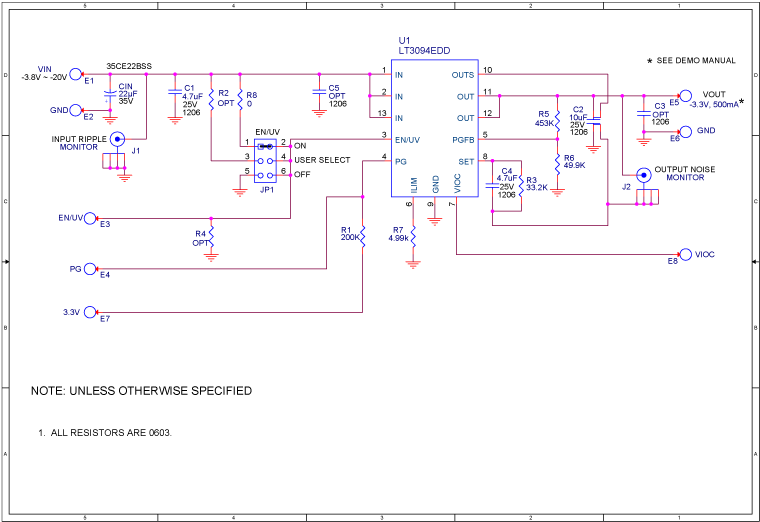

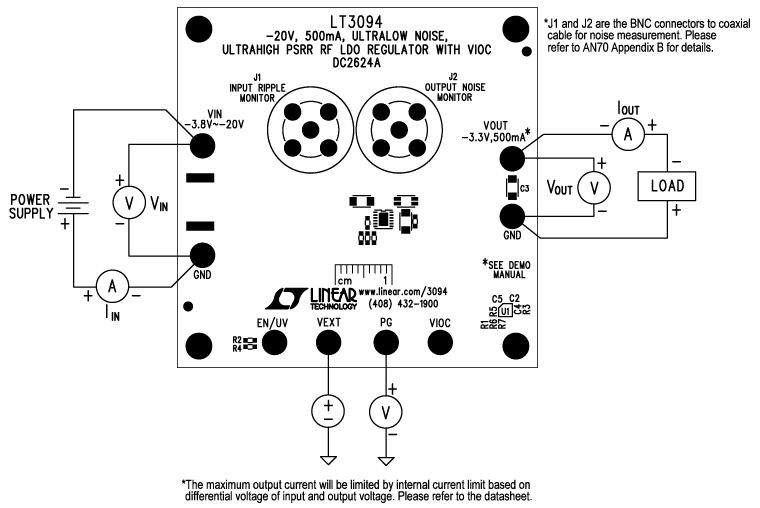

デモ回路 2624A は、超低ノイズ、超高電源電圧変動除去比（PSRR）の負電圧低ドロップアウト（LDO）レギュレータ LT3094 を備えています。DC2624A は、−3.8 V ～ −20 V の入力範囲で動作し、最大 500 mA の出力電流を供給できます。超低ノイズ（10 Hz ～ 100 kHz で 0.8 µV_RMS）と非常に高い PSRR（1 MHz で 75 dB）が特徴です。

LT3094 のイネーブル機能（EN/UVLO ピン）には双方向性があり、正電圧または負電圧で制御できます。LT3094 では、I_LIM から GND に抵抗を接続することにより、プログラマブルな電流制限機能も使用できます。I_LIM ピン電圧を検出することにより、電流のモニタリングもできます。V_IOC トラッキング機能を使用すると、上流のスイッチング・コンバータを制御して、レギュレータ全体の電圧を一定に保ち、消費電力を最小化できます。パワー・グッド・フィードバック（PGFB）ピンは、プログラマブルなパワー・グッド閾値を設定するために使用され、高速起動回路を作動させます。パワー・グッド機能を使用するには、外部電圧源を V_EXT に接続します。パワー・グッド機能および高速起動機能が不要な場合は、PGFB を IN に接続します。

内蔵保護機能には、バッテリ逆入れ保護、逆電流保護、フォールドバックによる内部電流制限、およびヒステリシスによる熱制限が含まれています。

LT3094 のデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは、デモ回路 DC2624A 用デモ・マニュアルと併せて参照してください。LT3094 は、IC の下側にパッドが露出した 12 ピン MSOP および 3 mm × 3 mm DFN パッケージに組み立てられています。最大の熱性能を得るため、ボードを適切にレイアウトすることは不可欠です。
