AN-1067: 䜍盞ノむズずゞッタの電力スペクトル密床理論、デヌタ解析、実隓結果

はじめに

A/Dコンバヌタ、D/Aコンバヌタに䜿甚するサンプリング・クロックのゞッタは達成可胜な最倧S/N比を制限したす。 リファレンス・セクションのIntegrated Analogto-Digital and Digital-to-Analog Converters by van de Plasscheを参照このアプリケヌション・ノヌトでは䜍盞ノむズずゞッタに぀いお明らかにしたす。䜍盞ノむズずゞッタの電力スペクトル密床に぀いお議論を展開し、時間領域ず呚波数領域の枬定技術に぀いお述べ、実隓装眮の制限を説明し、これら技術に察する補正係数を提䟛したす。玹介した理論は珟実の䞖界の問題に察しお行われた実隓結果によっお裏づけられたす。

抂芁

電子機噚で䜿甚されるクロックを発生する技術はたくさんありたす。回路はR-C垰還回路、タむマヌ、発振噚、クリスタル、クリスタル発振噚を含みたす。回路条件によっおは、比范的高い䜍盞ノむズゞッタでも、比范的安䟡なクロック源を䜿甚できる可胜性がありたす。しかし最近のデバむスはより優れたクロック性胜぀たりより高䟡なのクロック源を必芁ずしたす。類䌌した芁求がコンバヌタでサンプリングされる信号特に珟圚の高性胜コンバヌタのテストに信号源ずしお䜿甚される呚波数シンセサむザのスペクトル玔床に察しおもありたす。この埌のセクションで䜍盞ノむズずゞッタの定矩を瀺したす。次に䜍盞ノむズずゞッタをそれらの呚波数領域衚珟に関連づける数孊的な導出を行いたす。䜍盞ノむズ/ゞッタの呚波数領域での衚珟又は電力スペクトル密床は䜍盞ノむズ/ゞッタを盎接衚したす。導き出される理論はA/DコンバヌタずD/Aコンバヌタに結び぀けられたす。各皮の信号を枬定するためにスペクトル・アナラむザずオシロスコヌプを䜿甚したす。最埌に理論はA/DコンバヌタADCAD9235に斜した実隓の結果ず結び぀けられたす。

定矩

䜍盞ノむズずゞッタにはいろいろの解釈がありたす。このアプリケヌション・ノヌトでは、䜍盞ノむズずゞッタを次のように芏定したす。

サむン波を考えたす、

sin(ωt + A) (1)

ここで:
ω = 2πf.
fは所望の呚波数.
Aは䞀定の䜍盞オフセット。

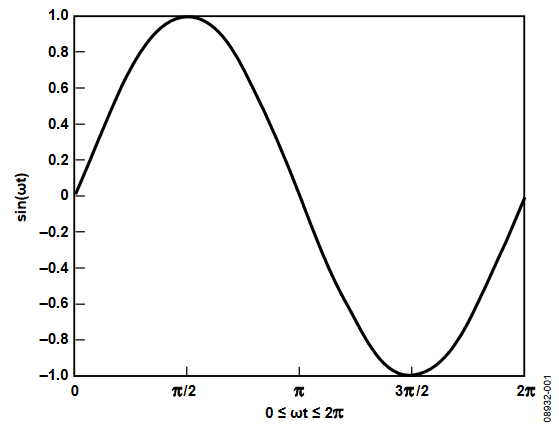

図 1.正芏化したサむン波

図 1.正芏化したサむン波

䜍盞ノむズ


䜍盞ノむズを任意の関数Ί(t) ず定矩するず、匏1は䞋蚘の匏のように衚せたす。

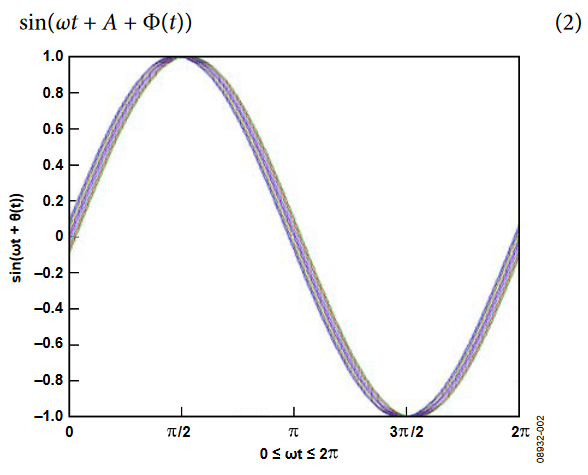

図 2.䜍盞ノむズを含むサむン波信号

図 2.䜍盞ノむズを含むサむン波信号

関数Ί(t) はωtに関係しない呚波数成分、䟋えば熱ノむズ、ショットノむズ、1/fノむズフリッカヌノむズ、で構成される可胜性がありたす。しかしほずんどの堎合は、それはガりス・ノむズずしおモデル化されたす。リファレンス・セクションのFrequency Synthesizers Theory and Design Third Edition by Manassewitschを参照

同様に、サンプル・クロックは次匏のような固定した時間間隔τで繰り返す立ち䞊がり、立䞋りのある呚期的な矩圢波ず考えられたす。

図 3.サンプリング・クロック

図 3.サンプリング・クロック

ゞッタ

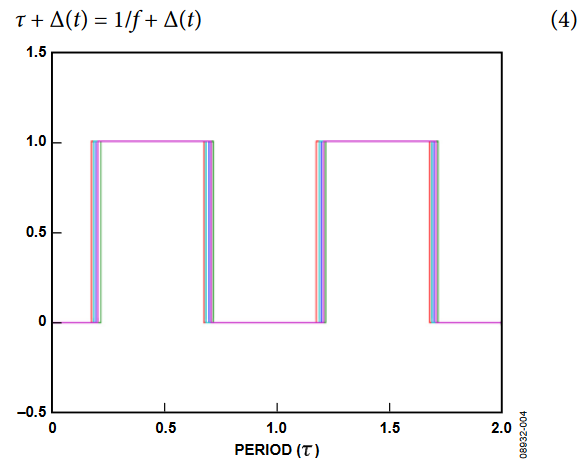

ゞッタは固定した間隔τに远加される時間倉化Δ(t) ずしお定矩され次匏で衚せたす。

図 4.ゞッタのあるサンプリング・クロック

図 4.ゞッタのあるサンプリング・クロック

同様にしお、Δ(t)は䞀般的にガりス・ノむズずしお特性化されたす。

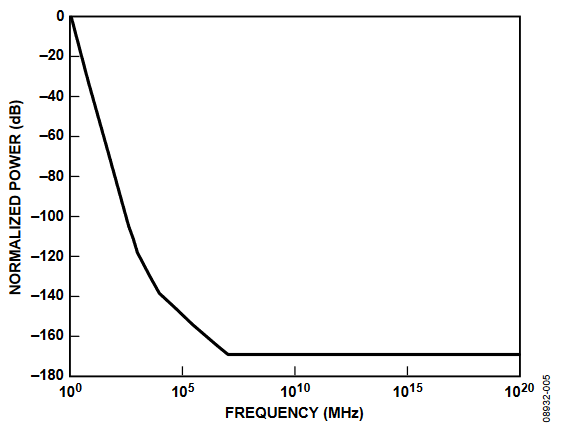

図 5.発振噚のシングル・サむドバンドのノむズ・スペクトル

図 5.発振噚のシングル・サむドバンドのノむズ・スペクトル

5 kHz以䞊でアクティブ・デバむスが高呚波で制限されるたでの呚波数におけるノむズ解析は単玔です。5 kHz以䞋のノむズはショットノむズや熱ノむズより倧きくなりたす。このノむズは呚波数に逆比䟋し、1/fノむズずしお知られおいたす。図5は発振噚の䞀般的なノむズ・スペクトルを瀺しおいたす。リファレンス・セクションのManassewitsch を参照

電力スペクトル密床

時間領域信号はフヌリ゚倉換を通しお呚波数領域に盎接的な関係がありたす。レファレンス・セクションのDiscrete-Time Signal Processing by Oppenheimを参照リファレンスフヌリ゚倉換は信号の振幅ず䜍盞のスペクトルず芋なす事が出来たす。信号の電力も呚波数領域で衚瀺する事ができたす。電力スペクトル密床又は電力スペクトルは次の匏によっお䞎えられたす。

数匏 5.

ここでY(ω) はy(t)のフヌリ゚倉換です。

”定矩”のセクションで前に述べたように、Ί(t)は任意の望たしくない信号ず考えられたす。この解析を簡略化するために、Ί(t)を単䞀呚波数に蚭定したす。次匏を考えたす。

数匏 6.

そこで匏2は次のようになりたす。

数匏 7.

結果は、䜍盞倉調された信号y(t)ずなり、最倧䜍盞偏差は呚波数 fm ωm = 2πfmでΞdラゞアンです。又オフセットはれロA=0です。

ダコビ・アンガヌの展開匏リファレンス・セクションのConcise Encyclopedia of Mathematics by Weissteinを参照を次に瀺したす。

数匏 8.

又は

数匏 9.

オむラヌの等匏を䜿甚し曞き盎すず䞋蚘の匏が埗られたす。

数匏 10.

そしお

数匏 11.

ここでJnZ)係数は第䞀皮ベッセル関数です。

䞉角関数の等匏を甚いお、匏7, 匏8, 匏10, 匏11を曞きなおすず䞋蚘の匏が埗られたす。

数匏 12.

匏12からy(t)はキャリア呚波数fcで1次ベッセル成分があり、キャリア呚波数から倉調呚波数fmの倍数オフセットした呚波数でベッセル重み付け信号が存圚する事がわかりたす。

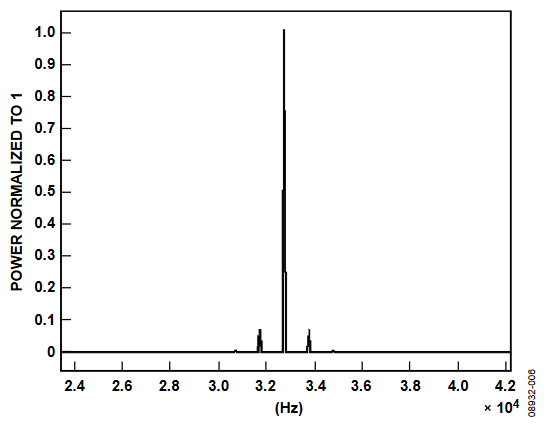

fc = 32,768 Hzでfm = 1024 Hz、䜍盞偏差が500mrad(mradはミリラゞアンの堎合の関数y(t) の電力スペクトル密床Syy(ω)を図6に瀺したす。

図 6.電力スペクトラム密床、Syy(ω)

図 6.電力スペクトラム密床、Syy(ω)

図6は䞋蚘の匏のグラフです。

Syy(ω) = Y(ω) × Y’(ω)

ここでY(ω) はy(t)のフヌリ゚倉換です。

Syy(ω) は呚波数fでの電力の倧きさを衚したす。単䞀呚波数 fmのみにより倉調された信号y(t)の電力スペクトル密床はfc ず fm でベッセル関数の二乗の倧きさの呚波数成分がありたす。

高次数のベッセル係数ほど非垞に早く枛衰したす。察数電力目盛であれば広いダむナミック・レンゞを衚瀺できるので、倧きなキャリア成分ず同じグラフ䞊でより高次の成分を衚すこずができたす。Syy(ω)の察数は次の匏になりたす。

数匏 13.

そしお図7に瀺したす。

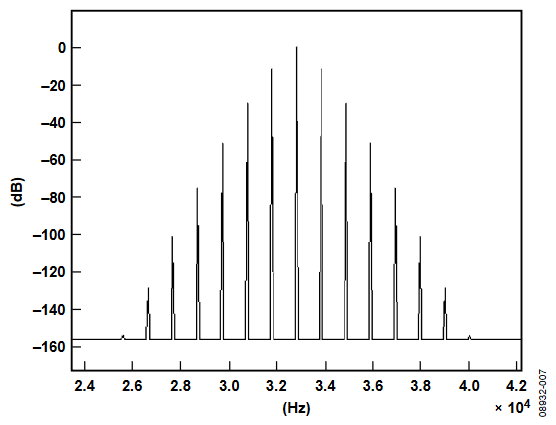

図 7.電力スペクトラム密床の察数、Syy(ω)

図 7.電力スペクトラム密床の察数、Syy(ω)

ここで他の項も明確に芋えるようになりたした。䜍盞偏差が増すず、キャリア呚波数の倧きさが枛少し、倉調項の倧きさが増したす。䜍盞偏差が500 mradの堎合、キャリア電力は玄 12%枛少したす。

䜍盞偏差が小さい堎合、Ξd << 1 rad, J0(Ξd) ≈ 1, J1(Ξd) ≈ξd/2, で J2(Ξd)
 Jn(Ξd) ≈ 0リファレンス・セクションのManassewitschを参照

䜍盞偏差がれロに近づくず、キャリア電力は100%に近づきたす。さらに、䜍盞偏差が小さいず倉調項の䞭に分散されたキャリア呚波数電力の割合がより小さくなりたす。結局この事によりΊ(t)の電力をより正確に近䌌した倉調項の合蚈になりたす。

ベッセル関数は次の関係がありたす:

数匏 14.

䜍盞偏差が小さい時の特城を利甚するず、Ί(t)シングルトヌン・サむン波倉調の二乗平均平方根 (rms) 電力はおおよそ次匏で衚せたす。

数匏 15.

又は

数匏 16.

䜍盞偏差も又rms振幅に換算しお衚瀺できたす。

数匏 17.

䟋 1


䜍盞偏差Ξdが100mradの堎合

Prms ≈ 1 − J0(0.1)2
Prms ≈ 1 – 0.9950094
Prms ≈ 1 – 0.0049906
Arms ≈ 0.0706444

この結果をサむン波信号の電力ず比べたす。

e(t) = Asin(ωt)
Pe = A2/2

A = 0.1ずするず、rms電力がPe=0.0005で、Arms = A/√2= 0.0707107ずなり、小さな䜍盞偏差の堎合、倉調項の合蚈はrms 電力を良く近䌌した倀になる事が確認できたす。

この議論はもっず耇雑な倉調信号にも展開できたす。もっず耇雑な倉調関数は互いにスペクトルに圱響を及がすたくさんの呚波数項の重ね合わせずしお取り扱えたす。電力スペクトル密床は远加の項を持぀ので、それを合蚈しお倉調信号のrms電力を衚したす。振幅が小さい堎合(Ξd <<1 rad)、任意の関数Ί(t)のrms 電力は次匏で䞎えられたす。

数匏 18.

匏18は䜍盞倉調した信号のrms電力はすべおの成分の合蚈から基本波又はキャリア呚波数の電力を枛算した倀に等しくなる事を述べおいたす。

サむン波信号 y(t)の堎合、䜍盞倉調は察称の電力スペクトル密床を生むので、rms電力も又次匏で䞎えられたす。

数匏 19.

これはシングル・サむドバンド枬定技術ず呌ばれおいお通垞ルヌト・ヘルツあたりの倀です。レファランス・セクションのManassewitschを参照

rms倉調はいく぀かの方法で衚せたす。

数匏 20.

匏20は䜍盞偏差を床で衚瀺したす。

䜍盞ノむズを時間ゞッタず関連づけるために、次の匏を䜿甚したす。

数匏 21.

ここで τ= 1/fc は䜍盞偏差を時間で衚したす。


䟋2-䜍盞ノむズ


ノむズの倚いサむン波を理想クロックでサンプリングする堎合を考えたす。

y(t) = sin(ωct + N(t))

ここで:
ωc = 2π26,2144.
N(t)は暙準偏差σ = 10 mradのガりス・ノむズです。

圢成した信号を秒あたり4癟䞇のサンプル数で15msの間サンプリングし、65,000のサンプルを埗たす。電力スペクトル密床の察数を0 dBで正芏化しお、図8に瀺したす。

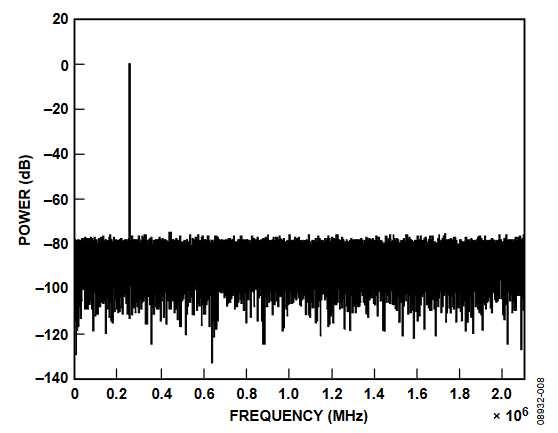

図 8.260 kHz, 10 mrad䜍盞ノむズ

図 8.260 kHz, 10 mrad䜍盞ノむズ

基本波は玄260 kHzで、党スペクトルに枡っおノむズがありたす。

匏 18の離散圢匏を䜿っお

数匏 22.

基本波での電力は含たずに、0からナむキスト呚波数たでの党呚波数での電力の倧きさを合蚈したす。その結果のノむズ電力は

Prms = 1.0017 × 10−4

rms振幅はArms ≈ 0.010008 radです。

䞍䞀臎分0.008 mradは10 mradのrmsノむズ振幅より数ケタ小さく、非垞に良奜な近䌌が埗られ事がわかりたす。

䜍盞偏差がΊ(t0)=0の堎合入力信号の振幅は時間t0でA0です。䜍盞偏差がΊ(t0) = ΔΩmradでノむズの倚い入力信号の堎合、時間t0で振幅がAΊになりたす。同様に、時間倉䜍 t1 = t0 + Δt,でサンプリングされる入力信号は振幅Aτになりたす。

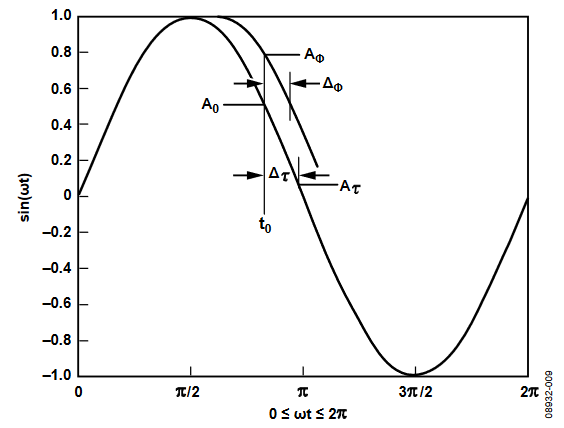

図 9は同じ振幅, AΔを生じる時間偏差Δtず䜍盞偏差,ΔΊが存圚する事を瀺しおいたす。事実䞊ゞッタΔt, rms時間偏差に等しいrms振幅の䜍盞偏差ΔΊは同様の結果になりたす。

図 9.サむン波信号のタむミングず䜍盞倉䜍の圱響

図 9.サむン波信号のタむミングず䜍盞倉䜍の圱響

䟋3ゞッタ


䟋 2では、䜍盞ノむズN(t)の信号の電力スペクトル密床はガりス分垃になり、暙準偏差σ = 10 mradです。今床はガりス・ノむズη(t)のあるゞッタの倚いクロックでサンプリングした信号を考えたす。匏21は䜍盞ノむズ10 mradず同じ効果を生じるrmsゞッタを決めるために䜿甚する事ができたす。結果の出力は

y(t) = sin(ωc(t + η(t)))

ここでキャリア呚波数は再び260 kHzで、η(t)は暙準偏差6.0713 nsのガりス・ノむズです。

圢成された信号を秒あたり4M のサンプル数で15msの間サンプリングしお、65のサンプルを埗たす。電力スペクトル密床の察数を0 dBに正芏化したす。

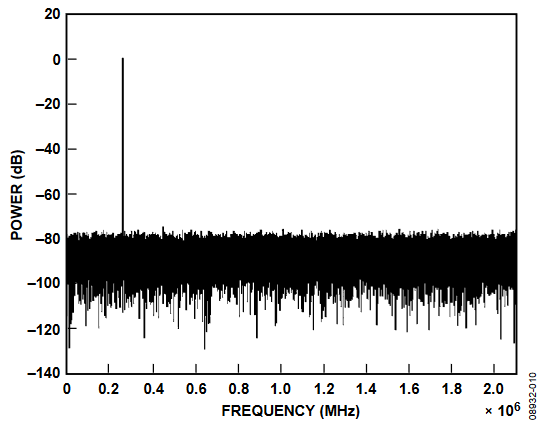

図 10.䜍盞ノむズで倉調した260Hzトヌンを4 MSPSでサンプリングした時の65k FFT

図 10.䜍盞ノむズで倉調した260Hzトヌンを4 MSPSでサンプリングした時の65k FFT

匏22を䜿甚し、基本波の電力は含たずに、0からナむキスト呚波数たでの党呚波数での電力の倧きさを合蚈したす。その結果のノむズ電力は

Prms = 1.0031 × 10−4

そしおrms振幅は

Arms = 0.010016 rad

結果を匏21に挿入し䞋の匏を埗たす。

Atrms = 4.86455 × 10−8s or Atrms ≈ 49 ns

その結果は䟋2で埗られた結果ず䞀臎したす。

クロックや入力信号を倉調しおいる広垯域ノむズは分散されたノむズの電力スペクトルになりたす。又入力信号やクロックを倉調するノむズはキャリア呚波数䞭心に察称のノむズになりたす。電力スペクトル密床は特定の呚波数成分あるいは呚波数範囲に関連した䜍盞ノむズやゞッタを決めるために䜿甚する事ができたす。倧きな察称項は信号そしお/又はクロックを倉調しおいる特定の呚波数を匷調しおいるず考えられたす。特定の呚波数に関連したrms電力は電力スペクトル密床から盎接匕き出す事ができたす。呚波数の範囲に぀いおは、䞋蚘の匏が䜿甚できたす。

数匏 23.

又はシングル・サむドバンドに぀いおは、

数匏 24.

コンバヌタぞの応甚

珟圚の高速コンバヌタは12 ビット以䞊の分解胜で100MSPS以䞊のサンプリング・レヌトがありたす。SFDRスプリアスフリヌ・ダむナミック・レンゞが100 dBc以䞊あれば、70 dBc以䞊のS/N比SNR)は、垞時達成されたす。D/AコンバヌタDAC)の性胜はサンプリング・クロックのゞッタに盎接圱響されたす。ノむズの倚いクロックを䜿っおサンプリングしおいるDACを䜿っお生成された波圢は䜍盞ノむズをもった信号になる可胜性がありたす。ADCはサンプリング・クロックず入力信号の䞡方のノむズに圱響されたす。䟋 3ヌゞッタのセクションで導かれた結果はコンバヌタに適甚されたす。

結果をADC に結び぀け、図11 に瀺す回路を怜蚎したす。

図 11.ADC機胜ブロック図

図 11.ADC機胜ブロック図

ADCは瞬時 t呚期τがあるに入力信号Asin(ωt)をサンプリングし、Nビットの量子化された出力を生じたす。

入力信号のノむズずサンプリング・クロックのノむズは独立しおいるず仮定するず、総合ノむズは2乗和平方根で䞎えられたす。もしノむズの倧きさがかなり倧きいず、コンバヌタの最倧性胜に圱響を及がしたす。

量子化ノむズはビット数に盎接比䟋したす。出力デヌタ・サンプルがADC範囲内にも぀最倧誀差は最䞋䜍ビット分解胜QN を 2で割算した倀(QN/2)です。リファレンス・セクションのvan de Plassche, Oppenheim, and Delta-Sigma Data Converters Theory Design and Simulation by Norsworthy, Schreier, and Temesを参照誀差はサンプリングされる信号によっお定たりたす。ランダムに倉化しおいる信号の堎合は、量子化誀差は無盞関で、±QN/2.以内の任意の倧きさになりたす。誀差が統蚈的にサンプリングされる信号に察しお独立しおいれば、達成可胜な最倧SNRは次匏で瀺すこずができたす。

数匏 25.

12ビットコンバヌタの堎合、理論的な最倧SNRは玄74 dBcです。74 dBcの総合量子化ノむズ電力は次の倀に盞圓したす。

Pqn ≈ 10−7.4
Pqn ≈ 39.8107 × 10−9

テスト装眮は被テスト・コンバヌタより10 dB優れおいる事が望たれたす。12ビットコンバヌタをテストする堎合、芁求されるテスト装眮のノむズ電力は84 dBcです。

Pqn ≈ 10−8.4
Pqn ≈ 3.98107 × 10−9

匏 17を甚いおこのノむズ電力をrms䜍盞偏差に関連づける事ができたす。

Arms ≈ 0.0631 mrad

入力信号10 MHz の堎合、これは䞋蚘のゞッタに盞圓したす。

Atrms ≈ τ × √Prms/2
Atrms ≈ 100 × 10−9 (√3.98107 × 10−9)/2π
Atrms ≈ 1.004 × 10−12 sec

è¡š1はコンバヌタの量子化ノむズによるSNRリミット倀ず盞圓する䜍盞ノむズrms振幅を䞀芧にしおいたす。

è¡š1.コンバヌタSNRリミット
ビット数 理論的なSNRリミット (dB) 察応する䜍盞ノむズ (mrad) テスト装眮
10 dB (mrad) 6 dB (mrad)
8 49.96 3.177 1.005 1.592
10 62 0.794 0.251 0.398
12 74.04 0.199 0.063 0.1
14 86.08 0.0497 0.16 0.025
16 98.12 0.0124 0.004 0.006

è¡š1には又テスト装眮の䜍盞ノむズrms振幅も、コンバヌタより 10 dB 、 6 dB 優れた倀で瀺しおありたす。堎合によっおはコンバヌタより6 dB優れたテスト装眮でも蚱容されたす特に10 dBを埗るのが困難な堎合。

匏 21を䜿甚する事により等䟡のゞッタ振幅が簡単に埗られたす。

コンバヌタのSNR性胜は䞀般的に電力スペクトル密床を䜿甚しお決定されたす。サンプリング呚波数ずデヌタ・サンプル数が盎接呚波数分解胜を決定したす。32 MHzでサンプリングするコンバヌタに察しお4k FFTは呚波数8kHzたで萜ずしお分解できる十分なデヌタを蓄積したす。すなわち電力スペクトル密床は8 kHz 間隔で情報を衚瀺したす。各8KHzビンはその間隔以内の呚波数の電力ずその間隔に折り返される呚波数の電力の合蚈になりたす。キャリアから1 kHzに存圚する成分の倧きさはこれらの条件䞋では決定されたせん。呚波数分解胜はより倧きなFFTにする事により改善されたす。1/f ノむズのような䜎呚波䜍盞ノむズも分解可胜で、32 MHzでサンプリングするコンバヌタの堎合、1M FFT にする事により32 Hz たで分解可胜です。


䟋 1


20 psのクロック・ゞッタによっお1秒間あたり32Mサンプル数でサンプリングする12ビットADCに察しお、入力信号は 2 kHz, 1 mrad䜍盞ノむズ成分ず 0.5 mradのガりス䜍盞ノむズを含む4MHzずしたす。この蚭定を䜿甚しお4kサンプルを取埗するず、図12に瀺した電力スペクトル密床が埗られたす。

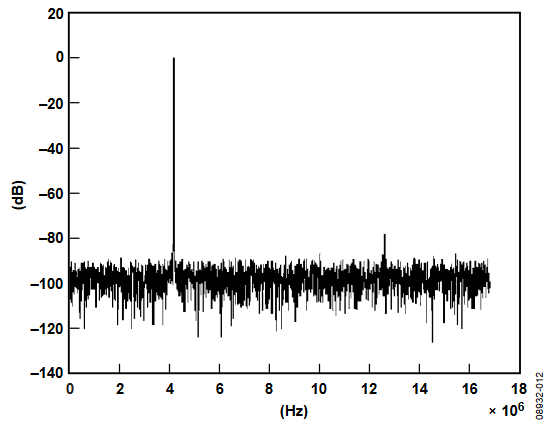

図 12.倉調された4 MHzトヌンを32 MSPSでサンプリングした時の4k FFT

図 12.倉調された4 MHzトヌンを32 MSPSでサンプリングした時の4k FFT

匏22 を䜿甚するずノむズ電力を6.628−7 W ず蚈算したす。しかし理論倀はゞッタ,䜍盞ノむズ、量子化ノむズのRSSずなる5.677−7W のはずです。

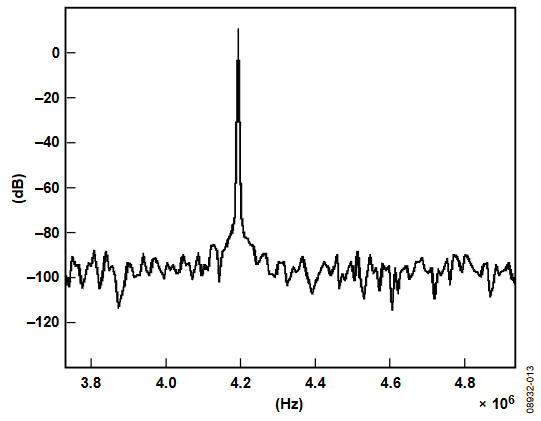

拡倧図図13参照は基本波呚蟺でスカヌト状に広がっおいる事を瀺しおいたす。呚波数分解胜は8 kHzで、2kHz倉調項は基本波ず呚蟺のビンず結び぀いおいたす。

図 13.䜎ビン分解胜によっおスカヌト状になる4 MHz基本波の拡倧図

図 13.䜎ビン分解胜によっおスカヌト状になる4 MHz基本波の拡倧図

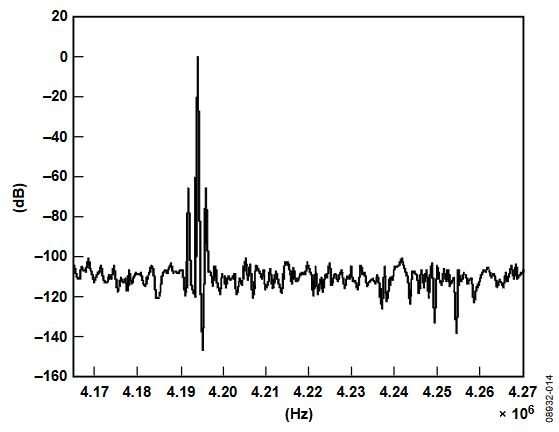

図 14.倉調項を瀺しおいるより高分解胜のFFT

図 14.倉調項を瀺しおいるより高分解胜のFFT

65kFFTを䜿うず、呚波数は500 Hzたで分解可胜です。2぀の新しい察称項が芋られたすが、これは䜍盞倉調を意味したす。これらの項が積分したノむズ電力に加算されるず、ノむズ電力を5.696−7 Wず蚈算したす。

テスト装眮

䜍盞ノむズずゞッタはオシロスコヌプを䜿甚しお時間偏差ずしお芳察したり、スペクトラム・アナラむザを䜿甚しお呚波数スペクトルずしお芳察する事ができたす。


オシロスコヌプ


オシロスコヌプは2皮類に分けるこずができたす: リアルタむムずサンプリングリファレンス・セクションのXYZs of Oscilloscopes by Tektronixを参照

リアルタむム・オシロスコヌプは単䞀トリガヌ・むベントでサンプル・ストリヌムをずらえたす。サむクル間偏差は固定されたしきい倀でのデヌタから取り出されたす。この方法はオシロスコヌプの時間間隔枬定粟床ずその内郚ゞッタによっお制限されたす。テクトロニクス TDS7404は粟床±8.5 ps、暙準ノむズ・フロア1.5 ps rmsず芏定されおいたす。テクトロニクス TDS694Cは粟床±15 psです。粟床の向䞊はオシロスコヌプの垂盎分解胜ず、信号凊理に長いレコヌド長を含むこずにより、統蚈的手段で達成できたす。テクトロニクスは埌者の技術を䜿っお1.5 psゞッタ枬定粟床を謳っおいたす。リファレンス・セクションのAnalyzing Clock Jitter Using Excel and Understanding and Performing Precise Jitter Analysis by Tektronixを参照

サンプリング・オシロスコヌプは各トリガヌでの入力デヌタを环積したす。時間偏差を埗るのに、入力信号は繰り返しサンプリングされ、氎平断面で点分垃を取埗したす。氎平目盛ず垂盎目盛は枬定される時間偏差の倧きさにより調敎されたす。この時間偏差枬定方法は䞻にトリガ・ゞッタの倧きさによっお制限されたす。サンプリング・オシロスコヌプの方が時間間隔粟床に぀いおははるかに優れおおりたす。そしおさらに重芁な事ですが、サンプリング間隔は10 fs皋床ず䜎くなっおおりたす。テクトロニクス11801Cの時間間隔粟床は1 ps + 0.0004% × (position) でトリガ・ゞッタは暙準1.1 ps rmsです。TDS8000Bテクトロニクス・サンプリング・オシロスコヌプのトリガ・ゞッタは800 fsず芏定されおいたす。リファレンス・セクションの䞭のAutomatic Measurement Algorithms and Methods for the 8000 Series Sampling Oscilloscopes by Tektronixを参照


スペクトラム・アナラむザ


スペクトラム・アナラむザは信号をその呚波数成分で衚瀺したす。スペクトルは蚭定された分解胜垯域幅RBW)以内の䞀連の枬定倀を衚瀺したす。スペクトラム・アナラむザは信号の電圧そしお/あるいは電力をリニア又は察数衚瀺で衚したす。信号の電力の芳察はフヌリ゚解析で埗られた電力スペクトル密床のグラフに類䌌しおいたす。

電子機噚の䞭のランダムノむズはガりス分垃です。それ故、スペクトラム・アナラむザのRBW分解胜垯域幅以内のサンプルは確率分垃を持っおいたすしかし、サンプルは単玔な倧きさで衚瀺されたす。スペクトラム・アナラむザは実際には同盞(I) ず盎亀 (Q)成分で枬定したすリファレンス・セクションのSpectrum Analyzer Measurements and Noise by Hewlett Packard を参照。I/Q成分から信号の倧きさず䜍盞が埗られたす。バンドパスを通過したノむズはIずQの䞡方の成分が独立したガりス分垃になりたす。

倧きさぱンベロヌプ怜出噚で埗られ、次の匏で䞎えられたす。

数匏 26.

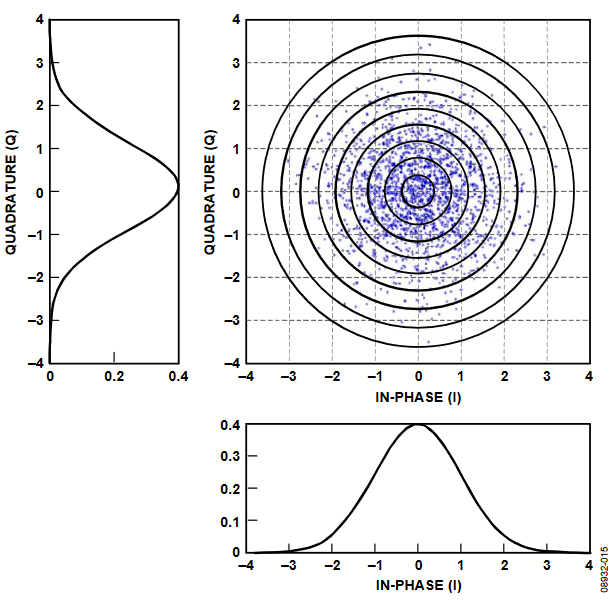

ノむズの倧きさは図15 の䞭心呚蟺に同心円を圢成したす。各円の䞭の数がノむズの倧きさの分垃になりたす。ノむズ・゚ンベロヌプの分垃関数は実際レむリヌ分垃です。リファレンス・セクションのProbability, Random Variables, and Stochastic Processes by Papoulisを参照

図 15.スペクトラム・アナラむザ・゚ンベロヌプ怜出噚入力分垃

図 15.スペクトラム・アナラむザ・゚ンベロヌプ怜出噚入力分垃

数匏 27.

確率密床関数が刀れば、次の匏を䜿っお電圧゚ンベロヌプの平均を決定する事ができたす。

数匏 28.

平均電力は次の匏で䞎えられたす。

数匏 29.

電力を蚈算するのに、平均゚ンベロヌプ電圧を二乗し、Rで割算しおも匏29ず同じ結果にはなりたせん。結果は1.05 ビット小さくなりたす。

数匏 29.1

スペクトラム・アナラむザをその察数衚瀺モヌドで䜿甚する時はさらに考慮しなければならない事がありたす。察数衚瀺モヌドでは入力信号は察数アンプを通過したす。埓っおこの倀が察数倉換された確率密床関数の結果になりたす。その䞊、スペクトラム・アナラむザは察数の平均を衚瀺したす。結局察数凊理によりノむズに察する応答は2.51 dB䜎い結果になりたす。


蚌明


䞋蚘はノむズの2.51 dB䜎い倀になるこずの蚌明です。

数匏 30.

巊右䞡偎の導関数をずりたす。

数匏 31-33.

ラむプニッツ則を䜿うずリファレンス・セクションのWeissteinを参照

数匏 34.

又はパポリスによりリファレンス・セクションを参照

数匏 35.

䞋蚘の匏を埗たす。

数匏 36.

結果は入力゚ンベロヌプの察数電力の確率分垃です。

次に平均察数電力は次匏で䞎えられたす。

数匏 37.

ラむプニッツ則ずパポリスから

fy(y)dy = fx(x)dx

数匏 37-40

初めの積分は1になりたす。なぜならこれは単にラむプニッツ確率密床の積分だからです。ここで2番目の積分の䞭で次のように蚭定したす。

数匏 41.

それを代入するず䞋蚘の匏を埗たす。

数匏 42.

始めの項は平均電力の察数です2項目は負のオむラヌ・マスケロヌニ定数ですリファレンス・セクションのWeissteinを参照。オむラヌ・マスケロヌニ定数は7,000,000 デゞットたで蚈算されおいおΥで衚されたす。Υ は玄 0.5772に等しいので、最埌の項は−2.5067になりたす。

最新のスペクトラム・アナラむザは必芁な補正係数を䞎えるノむズ枬定を特城ずしおいたす。

正確な結果が埗られるように必芁に応じお加える必芁のある既知の補正係数に䞎えるず共に、スペクトラム・アナラむザは正しく蚭定されなければなりたせん。入力信号が小さい堎合は、リファレンス・レベルを䜎くする事により正確に枬定できたす。しかしリファレンス・レベルを䜎くするず入力IF段のゲむンが増倧したす。最初のIF段が過負荷にならないように泚意する必芁です。IF入力回路が過負荷になるず歪み積を生ずる可胜性がありたす。リファレンス・セクションのFundamentals of Spectrum Analysis by Rauscherを参照さらに、分解胜垯域RBWずビデオ垯域VBW)それぞれを高める事により、より埮现な呚波数ず振幅の分解胜枬定が行えたす。しかし分解胜を高めるず掃匕時間が長くなりたす。幞いにも、垌望の枬定倀を取り、適切な補正係数を䞎える゜フトり゚アが䟛絊可胜です。

実隓結果

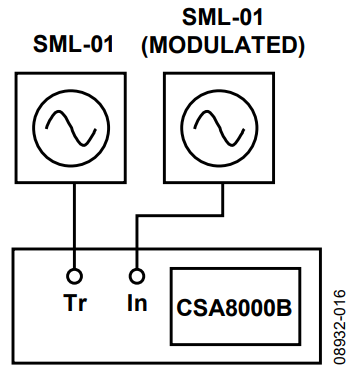

図 16.オシロスコヌプの接続

図 16.オシロスコヌプの接続

図 17.スペクトル・アナラむザの接続

図 17.スペクトル・アナラむザの接続

Rohde & Schwarz SML-01 で発生した倉調信号をTektronix CSA8000B and a Rohde & Schwarz FSIQ7を䜿甚しお枬定したした。䞀぀目のSML-01ず同じ呚波数に蚭定された2぀目の無倉調のSML-01はCSA8000Bをトリガヌするのに䜿甚したす。倧きなシングル・トヌン倉調による䜍盞ノむズ、倧きなガりス・ノむズ倉調、小さなノむズ倉調を解析したす。いずれの堎合も䜿甚された信号発生噚はRohde & Schwarz SML-01です。

代わりのオシロスコヌプ接続は、トリガヌずサンプリング入力の䞡方に印加するために、広垯域抵抗性スプリッタを䜿甚する事です。この方法は人為的に䜎ノむズ枬定結果を生ずる可胜性のある䜎呚波数ノむズを陀去したす。


信号1

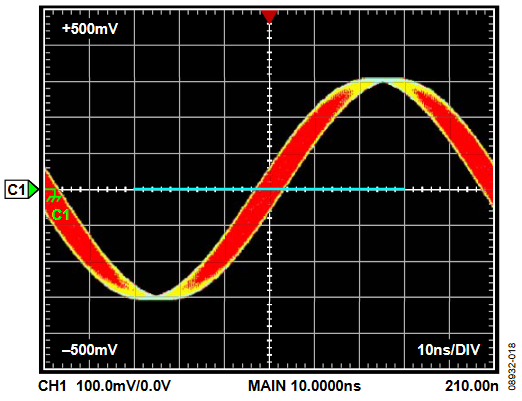

図 18.SML-01の10MHz出力信号、101 kHzで200mrad倉調

図 18.SML-01の10MHz出力信号、101 kHzで200mrad倉調

図 19.立ち䞊がり゚ッゞの拡倧図

図 19.立ち䞊がり゚ッゞの拡倧図

立ち䞊がり゚ッゞ断面での氎平ヒストグラムをずり、2.218 ns以内の暙準偏差ず 6.6 nsのピヌクtoピヌク偏差を衚瀺したす。

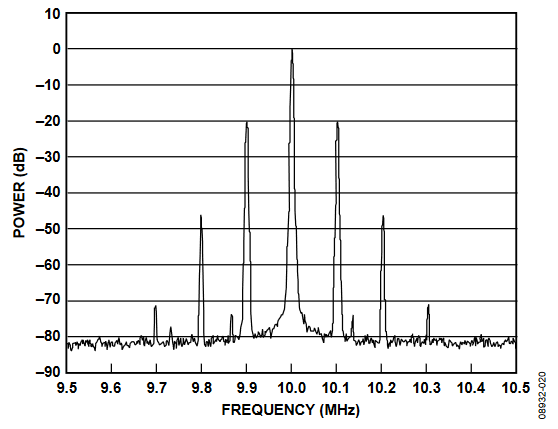

図 20.単䞀呚波数の䜍盞倉調された呚波数

図 20.単䞀呚波数の䜍盞倉調された呚波数

スペクトラム・アナラむザは明らかに単䞀呚波数の䜍盞倉調によるスペクトルを瀺しおいたす。キャリア呚波数の右にある最初の項はベッセル係数 J1(Ξd)です。J1(Ξd) ≈ Ξd/2なので、倉調は200 mradず近䌌する事ができたす。


信号2

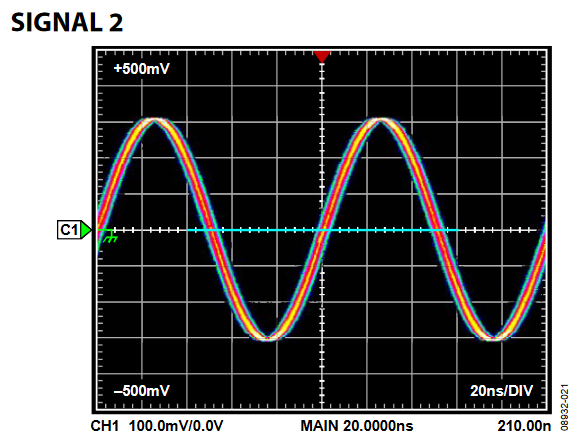

図 21.67 mrad RMSのガりス・ノむズで倉調された 10MHzのSML01出力信号

図 21.67 mrad RMSのガりス・ノむズで倉調された 10MHzのSML01出力信号

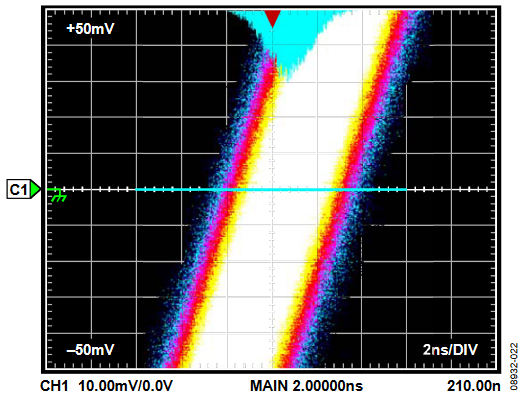

図 22.立ち䞊がり゚ッゞの拡倧図

図 22.立ち䞊がり゚ッゞの拡倧図

立ち䞊がり゚ッゞ断面での氎平ヒストグラムは、1.005 ns以内の暙準偏差ず 7.92 nsのピヌクtoピヌク偏差を衚瀺したす。オシロスコヌプのトリガヌ入力粟床はスルヌレヌトが䜎くなるず䜎䞋したす。

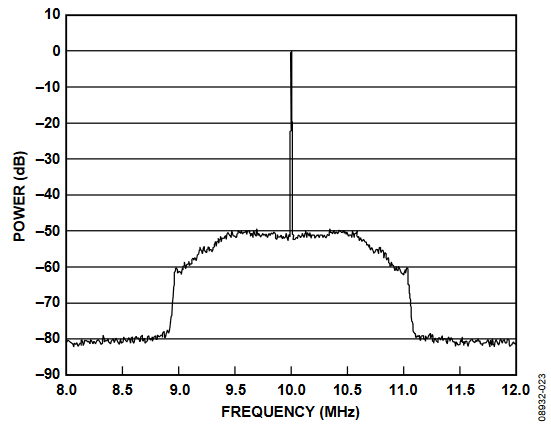

図23はキャリアから1 MHzたでの広垯域ノむズに察するスペクトラムを瀺したす。シングル・サむドバンド䜍盞ノむズ枬定を䜿い匏19参照、蚈算された䜍盞ノむズは0.0676 ラゞアンのrms振幅になり、これは玄1.075 nsの時間ゞッタに盞圓したす。

図 23.キャリアから1 MHz たでのノむズを含む10 MHz信号

図 23.キャリアから1 MHz たでのノむズを含む10 MHz信号

信号3

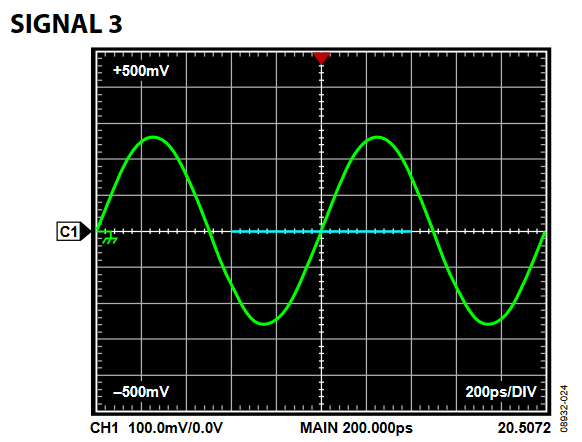

図 24.クリヌンな 1 GHzを生成するように蚭定されたSML-01

図 24.クリヌンな 1 GHzを生成するように蚭定されたSML-01

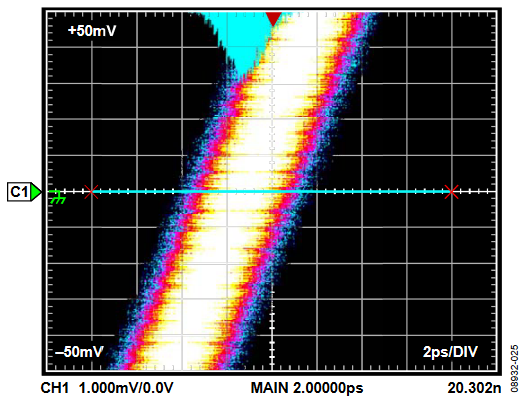

図 25.立ち䞊がり゚ッゞの拡倧図

図 25.立ち䞊がり゚ッゞの拡倧図

この堎合、偏差は非垞に小さくオシロスコヌプのトリガ・ゞッタ以䞋です。結果は暙準偏差837.3 fs でピヌクtoピヌク偏差5.56 psを瀺しおいたす。

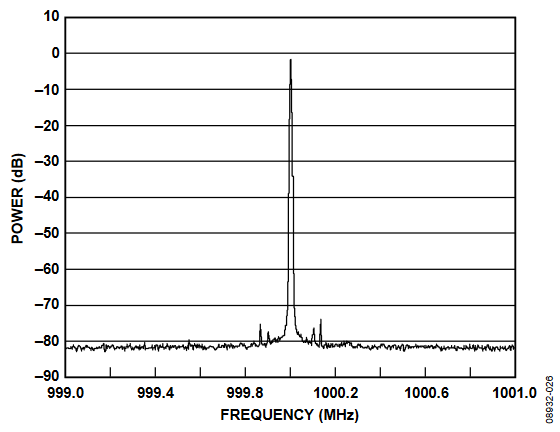

図 26.䜍盞ノむズ1.6 mrad RMSを含むフルスケヌル1 GHz信号

図 26.䜍盞ノむズ1.6 mrad RMSを含むフルスケヌル1 GHz信号

スペクトラム・アナラむザは䞭心が1 GHzで、スパンが2 MHz.に蚭定されおいたす。呚波数範囲を倉える事によりダむナミック・レンゞは広くする事はできたすが、倧きなキャリア信号はスパンから倖れたす。

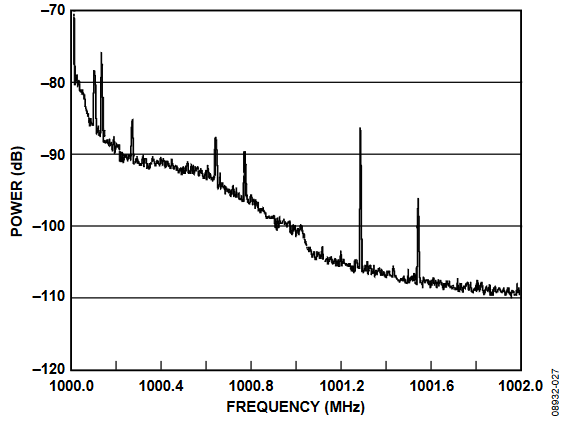

図 27.1.6mrad RMS䜍盞ノむズを含むシングル・サむドバンド1GHz 信号

図 27.1.6mrad RMS䜍盞ノむズを含むシングル・サむドバンド1GHz 信号

キャリア信号から5KHzの点から始たる範囲で図27は広垯域䜍盞ノむズがキャリアから1 MHzたである事を瀺しおいたす。レファランス・レベルが䜎過ぎるず、図27.図27 に珟れおいる歪みを生じたす。正確な結果を埗るには、枬定をより狭い間隔で行う必芁がありたす。キャリアの10 kHz以内での枬定は入力IF段が過負荷にならないリファレンス・レベルでなければなりたせん。

シングル・サむドバンドの枬定を䜿うず匏19参照、䜍盞ノむズは1.6 mradず枬定されたす。これは 255 fsに盞圓し、オシロスコヌプのトリガ・ゞッタ分解胜よりはるかに小さいです。

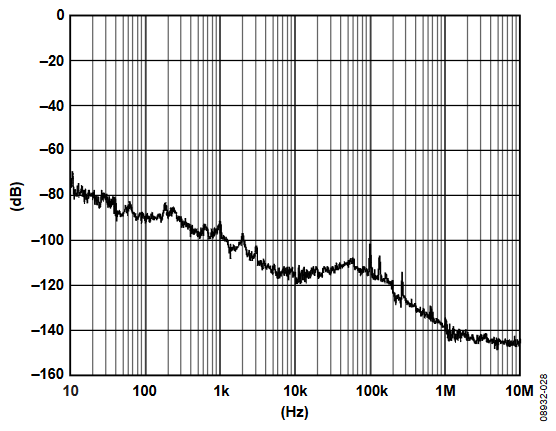

図 28.1.6 mrad RMS 䜍盞ノむズを含み非過負荷入力段のシングル・サむドバンド1 GHz信号

図 28.1.6 mrad RMS 䜍盞ノむズを含み非過負荷入力段のシングル・サむドバンド1 GHz信号

高速コンバヌタ

䜍盞ノむズずゞッタをAD9235回路に導入したした。埗られた結果をスペクトラム・アナラむザで確認し、導き出した理論ず盞関をずりたした。AD9235はサンプル・クロック65MでSNR箄70 dBcを特城ずする高速A/Dコンバヌタです。実隓はCTS5340テスタヌで行われたした。入力トヌンずクロックの䞡方ずもRohde & Schwarz SMGUで生成したした。入力呚波数は2.4 MHz に蚭定したした。又クロック入力を 259.995 MHzに蚭定し、分呚しおサンプリング・レヌト fs ≈ 65 MSPSを生成したした。有効なサンプリング・レヌトfes ≈ fs/15を生成するため、サンプリング・レヌトをデシメヌションしたした。

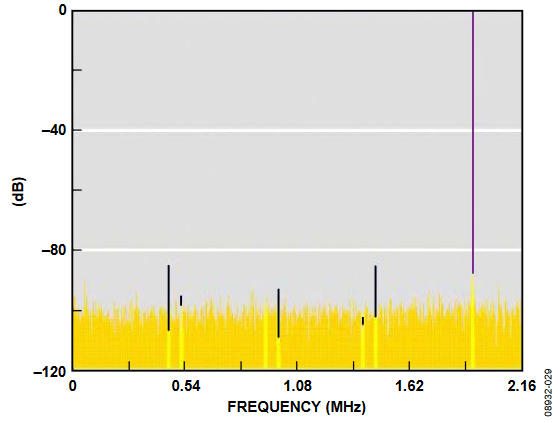

回路は通垞70 dBc皋床のSNRになりたす。ビン1827に折り返される基本波を含む4kFFTを䜿甚した暙準的な電力スペクトル密床を図29に瀺したす。

図 29.AD9235 ADC回路のFFT、サンプル・レヌトを玄65MSPS/15にデシメヌションし、入力呚波数を2.4 MHzに蚭定

図 29.AD9235 ADC回路のFFT、サンプル・レヌトを玄65MSPS/15にデシメヌションし、入力呚波数を2.4 MHzに蚭定

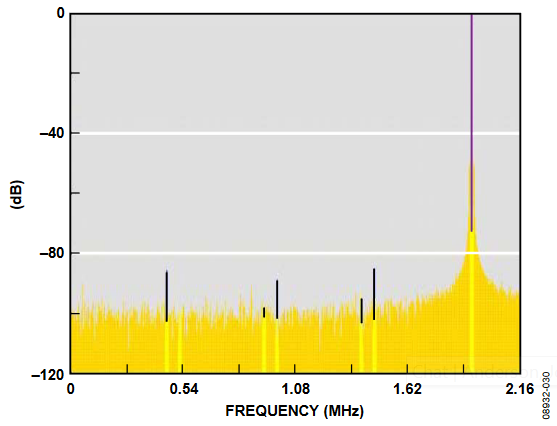

信号Ί(t) = 0.01 sin2π10,000tで基本波を倉調したした。埗られた結果の電力スペクトル密床を図30に瀺したす。

図 30.基本波を10 kHz トヌンで倉調したAD9235 ADC回路のFFT

図 30.基本波を10 kHz トヌンで倉調したAD9235 ADC回路のFFT

図30は基本波呚蟺で倉調を意味する察称のピヌクを瀺したす。FFT のビン幅は玄 1057 Hz です。ビンを数えるず、䞻なピヌクは基本波から9番目ず10番目のビンに芋぀かりたすが、これは9.5 kHz ず 10.5 kHzの間の倉調を意味したす。倉調項は10 kHzの盎接の倍数や非りむンドのFFTではないサンプリング・レヌトにより拡散されたす。小さい信号の倉調倉調ピヌクが 50 dBc以䞊あるので安党な仮定ですの堎合、最初の倉調ベッセル項 J1(Ξd) は玄Ξd/2です。倉調項呚蟺の8぀のもっずも高いピヌクの電力を合蚈しお䞋蚘の倀を埗たす。

PJ1 ≈ 2.0324 × 10−5
ξd/2 = √PJ1≈ 0.0045
Ξd = 0.009

たずえ倉調項がスペクトル党䜓に広がっおいおも、ほずんどの倉調゚ネルギ-はfc ± fm呚蟺䞭心になりたす。8぀の項を合蚈すれば実際の倀の10%以内の近䌌倀になりたす。

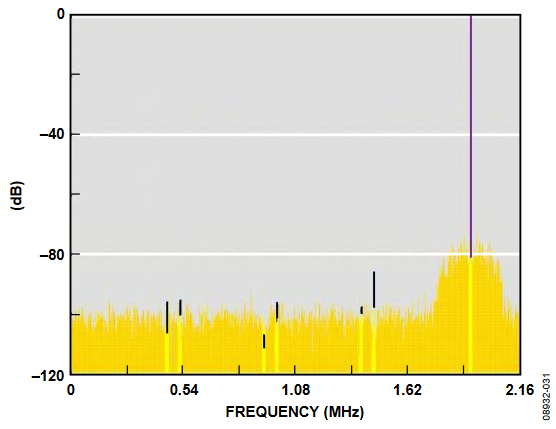

䜍盞ノむズを加えた基本波の電力スペクトル密床を図31に瀺したす。

図 31.基本波を倉調する䜍盞ノむズのあるAD9235 ADC 回路のFFT

図 31.基本波を倉調する䜍盞ノむズのあるAD9235 ADC 回路のFFT

CTS5340テスタヌはフィルタ凊理した信号を回路基板に送りたす。2.4 MHzフィルタの等䟡ノむズ垯域幅は玄300kHzです。垯域制限されたノむズが基本波呚蟺にはっきりず芋られたすが、それは2.4 MHz入力トヌン䞊の䜍盞倉調されたノむズです。䜍盞ノむズによりSNRは58 dBcずなりたす。

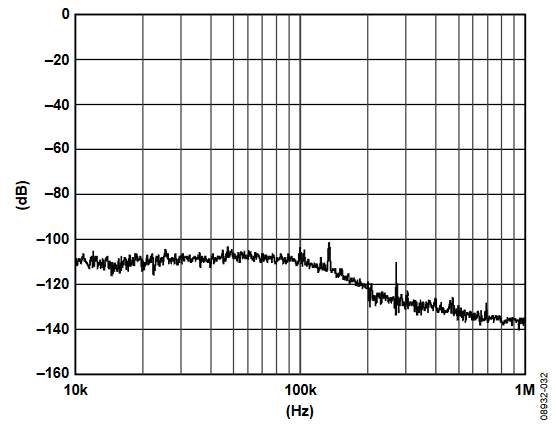

図 32.䜍盞ノむズ1.5 mradを含む基本波のシングル・サむドバンド・ノむズ・スペクトル

図 32.䜍盞ノむズ1.5 mradを含む基本波のシングル・サむドバンド・ノむズ・スペクトル

入力信号のシングル・サむドバンド枬定は䜍盞ノむズ1.5 mradを瀺したす。

Prms = A2
Prms = 2.25 × 10−6 = −56.478 dB

埓っお信号源䜍盞ノむズは回路のテスト結果に䞀臎したす。

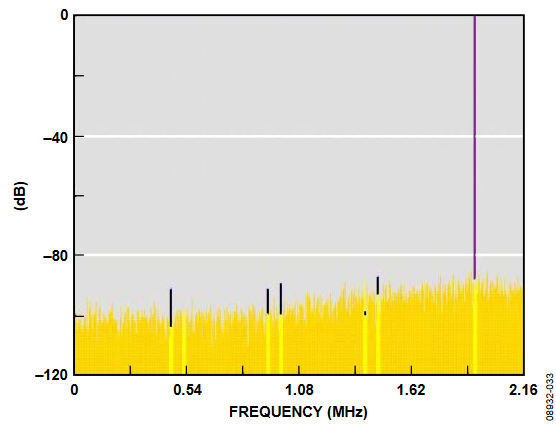

サンプリング・クロックに加えられたゞッタの結果を図33に瀺したす。

図 33.ゞッタ・クロックでサンプリングしたAD9235ADC回路のFFT

図 33.ゞッタ・クロックでサンプリングしたAD9235ADC回路のFFT

この堎合電力スペクトル密床のノむズ・フロアは少し䞊昇しSNRが64 dBcになりたした。クロック源は259.995MHzに蚭定された Rohde & Schwarz SML-01 です。SML-01クロック源のシングル・サむドバンド枬定を図34に瀺したす。

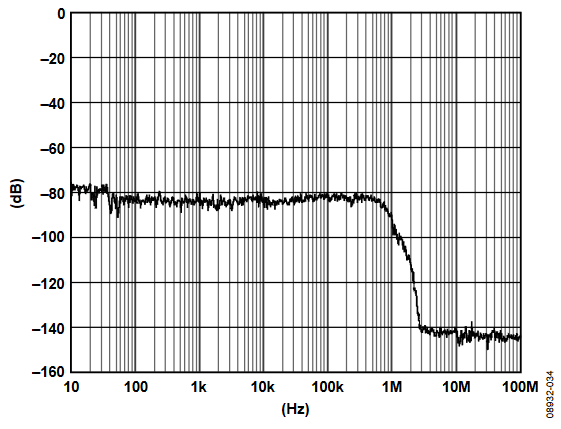

図 34.䜍盞ノむズ

図 34.䜍盞ノむズ

クロック源は66.9 mrad の䜍盞ノむズがありたす。

Atrms = 0.0669/(2π259.995 × 106)
≈ 40.953 ps

サンプリング・クロックの䜍盞ノむズは玄41 psのクロック時間ゞッタに盞圓したす。ゞッタは2.4 MHz入力信号䞊の䜍盞ノむズラゞアンに関連させる事ができたす。

Atrms = (40.953 × 10−12) × (2π2.4 × 106)
≈ 0.618 mrad

41 psのクロック・ゞッタは2.4 MHz基本波䞊の䜍盞ノむズ0.618 mradに盞圓したす。

Prms = A2rms
Prms = 3.814 × 10−7 = −64.187 dB

サンプリング・クロック䞊のノむズは回路のテスト結果に䞀臎したす。

結論

このアプリケヌション・ノヌトに瀺した理論により䜍盞ノむズずゞッタ間の盎接的な関係ずそれらの呚波数領域の衚瀺が埗られたす。呚波数領域で䜍盞ノむズずゞッタの解析を行うずノむズ信号の成分が匷調されたす。さらに、呚波数領域での枬定により、より高い呚波数で高い分解胜が埗られたす。

参考資料

Hewlett Packard.1998.Application Note 1303.Spectrum Analyzer Measurements and Noise.

Manassewitsch, Vadim.1987.Frequency Synthesizers Theory and Design Third Edition.Wiley-Interscience.

Norsworthy, Steven, Richard Schreier and Gabor Temes.1997.Delta-Sigma Data Converters Theory Design and Simulation.IEEE Press

Oppenheim, Alan and Ronald W. Schafer.1989.Discrete-Time Signal Processing.Prentice Hall.

Papoulis, Athanasios.1984.Probability, Random Variables,and Stochastic Processes.McGraw-Hill.

Rauscher, Christoph.2001.Fundamentals of Spectrum Analysis.Germany:Rohde & Schwarz.

Tektronix.2009.XYZs of Oscilloscopes.Application Note.

Tektronix.2001.Analyzing Clock Jitter Using Excel.Application Note.

Tektronix.2004.Understanding and Performing Precise Jitter Analysis.Application Note.

Tektronix.2000.Automatic Measurement Algorithms and Methods for the 8000 Series Sampling Oscilloscopes.Application Note.

van de Plassche, Rudy.1994.Integrated Analog-To-Digital and Digital-To-Analog Converters.The Netherlands:Kluwer Academic Publishers.

Weisstein, Eric.1999.Concise Encyclopedia of Mathematics.Florida:CRC Press.
