MAX66240

DeepCoverセキュア認証用IC、ISO 15693、SHA-256、および4KbユーザーEEPROM内蔵

すべて表示 showmore-icon

業界初、SHA-256対称鍵ベース認証用IC

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格
価格は未定
特長
  • SHA-256 MAC生成のための専用のハードウェア高速化SHAエンジン
  • 高ビット数、ユーザー設定可能なシークレット、および入力チャレンジを使用した強力な認証
  • OTP/EPROMエミュレーションモードを含むユーザー設定可能なR/W保護オプションを備えた4096ビットのユーザーEEPROM
  • 固有の、出荷時設定される64ビットID番号
  • ISO/IEC 15693：最大26kbps
  • 全端子の±2kV HBM ESD保護
製品概要
show more Icon

DeepCover®エンベデッドセキュリティソリューションは、複数層の高度な物理セキュリティによって機密データを秘匿し、可能な限り最もセキュアなキーストレージを提供します。

DeepCoverセキュア認証用IC (MAX66240)は、ISO/IEC 15693およびISO 18000-3モード1対応のRFフロントエンド、FIPS 180に基づくSHA-256エンジン、および4096ビットのユーザーEEPROMをシングルチップに組み合わせたトランスポンダICです。双方向セキュリティモデルによって、ホストシステムとMAX66240間で双方向認証を実施します。各デバイスは、出荷時にチップにプログラムされる保証された固有の64ビットROM IDを備えています。このROM IDは、暗号処理用の基本的な入力パラメータとして使用されるとともに、アプリケーション内での電子的なシリアルナンバーとして機能します。

アプリケーション

  • アクセス制御
  • 資産トラッキング
  • 医療用センサ認証および較正
  • プリンタカートリッジ設定および監視
  • システムの知的所有権保護
Show More Arrow image
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX66240

資料

13
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • アプリケーション・ノート
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 04/13/2020
English

MAX66240: DeepCover Secure Authenticator with ISO 15693, SHA-256, and 4Kb User EEPROM Data Sheet (Rev.5)

PDFファイルを開く

redirect
889.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX66240 Reliability Data redirect icon

998.18K

download

PDFをダウンロード

アプリケーション・ノート

2

PDF Vector

HTML

更新 08/16/2022
English
No connection, No problem. Use NFC to Securely Authenticate your Contactless Peripherals redirect icon

PDF Vector

HTML

更新 06/09/2021
English
Using the MAX66242`s Mobile Application, The Basics redirect icon

技術記事

8

PDF Vector

HTML

更新 04/05/2019
English
Secure Authentication for Medical Disposables redirect icon

PDF Vector

HTML

更新 06/03/2020
English
Cryptography: A Closer Look at the Algorithms redirect icon

PDF Vector

HTML

更新 07/08/2020
English
Cryptography: Is a Hardware or Software Implementation More Effective? redirect icon

PDF Vector

HTML

更新 08/03/2020
English
How Secure Authenticators and Coprocessors Can Simplify Cryptography redirect icon

PDF Vector

HTML

更新 07/20/2020
English
Cryptography: Planning for Threats and Countermeasures redirect icon

PDF Vector

HTML

更新 05/29/2020
English
Cryptography: Fundamentals of the Modern Approach redirect icon

PDF Vector

HTML

更新 05/26/2020
English
Cryptography: How It Helps in Our Digital World redirect icon

PDF Vector

HTML

更新 11/05/2015
English
Need NFC/RFID? Tomorrow Is Today in This Constant State of Innovation redirect icon

デザイン・ノート

1

PDF Vector

HTML

更新 11/25/2014
English
Designing an Antenna for MAX66300 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 13
show more Icon

データシート 1

MAX66240: DeepCover Secure Authenticator with ISO 15693, SHA-256, and 4Kb User EEPROM Data Sheet (Rev.5)

信頼性データ 1

MAX66240 Reliability Data

アプリケーション・ノート 2

No connection, No problem. Use NFC to Securely Authenticate your Contactless Peripherals
Using the MAX66242`s Mobile Application, The Basics

デザイン・ノート 1

Designing an Antenna for MAX66300

技術記事 8

Secure Authentication for Medical Disposables
Cryptography: A Closer Look at the Algorithms
Cryptography: Is a Hardware or Software Implementation More Effective?
How Secure Authenticators and Coprocessors Can Simplify Cryptography
Cryptography: Planning for Threats and Countermeasures
Cryptography: Fundamentals of the Modern Approach
Cryptography: How It Helps in Our Digital World
Need NFC/RFID? Tomorrow Is Today in This Constant State of Innovation
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX66240E/D+T NA-BUMPED_CHIP-N/A
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66240E/D+U NA-BUMPED_CHIP-N/A
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66240E/W+ NA-BUMPED_CHIP-N/A
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66240ESA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66240ETB+ Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX66240ETB+T Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

ASSEMBLY

MAX66240ESA+

製造中

pdf

pcn_1702r2

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX66240ESA+

製造中

pdf

pcn_1702r2

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

セキュア認証用IC1
MAX66300
popup image
Cart

新規設計に推奨

DeepCoverセキュア認証用IC、SHA-256およびRFIDリーダー内蔵

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット 2

reference details image

MAX66240EVKIT

MAX66240の評価キット

zoom

MAX66240EVKIT

MAX66240の評価キット

download icon

ダウンロード

 print icon

印刷
MAX66240EVKIT
MAX66240の評価キット

機能と利点

  • HFインタフェース：13.56MHz
  • ユーザーEEPROM認証付きメモリページ読取り/書込みトランザクション
  • ユーザーEEPROMページ/ブロック読取り/書込みトランザクション
  • ｢秘密鍵｣を書き込み、メッセージ認証コードを計算するセキュアトランザクション
今すぐ購入 詳細を表示

製品の詳細

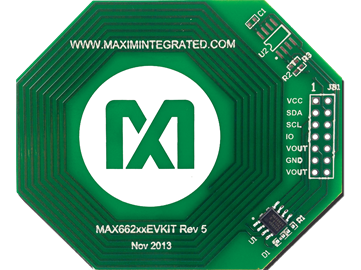

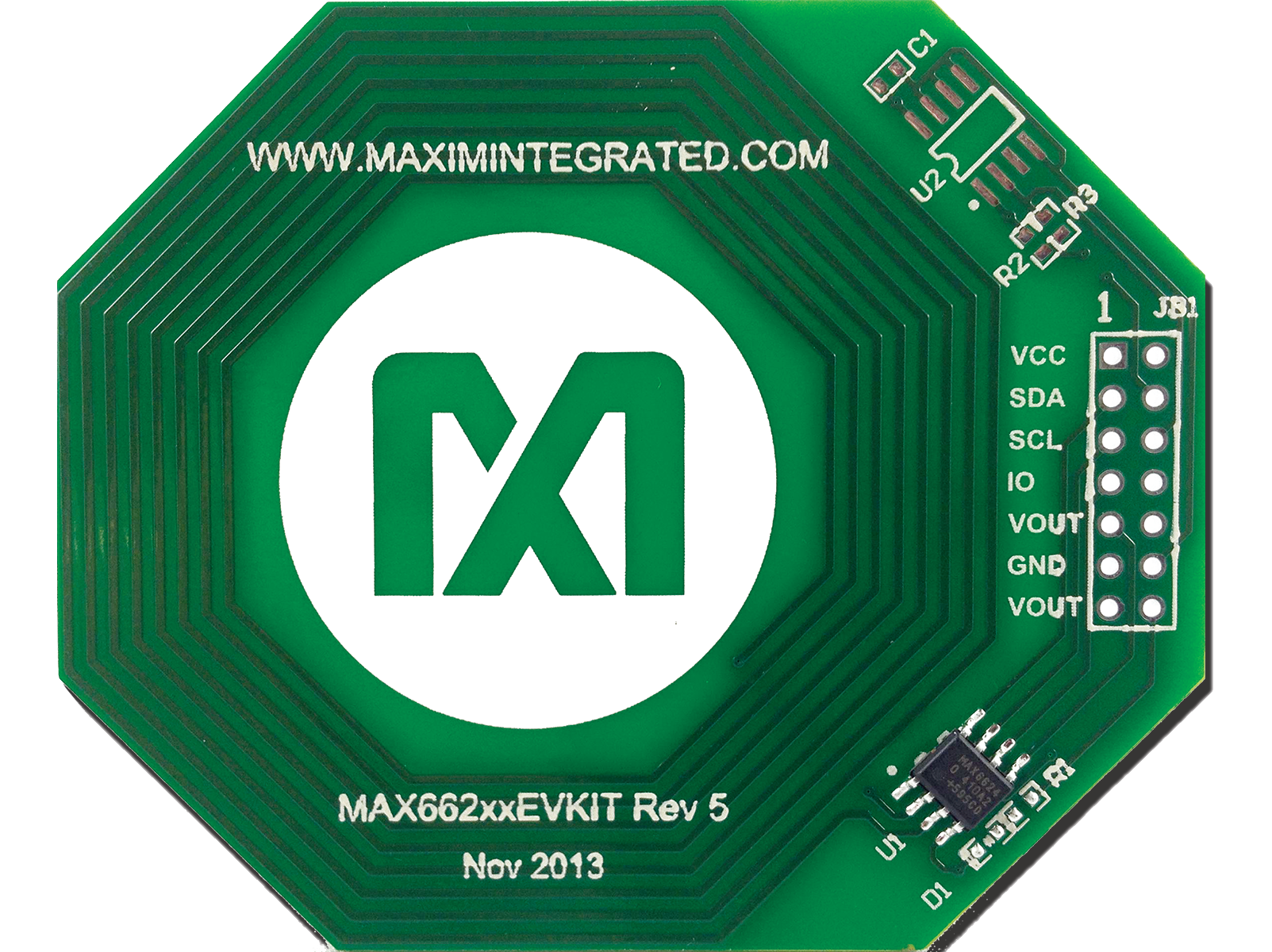

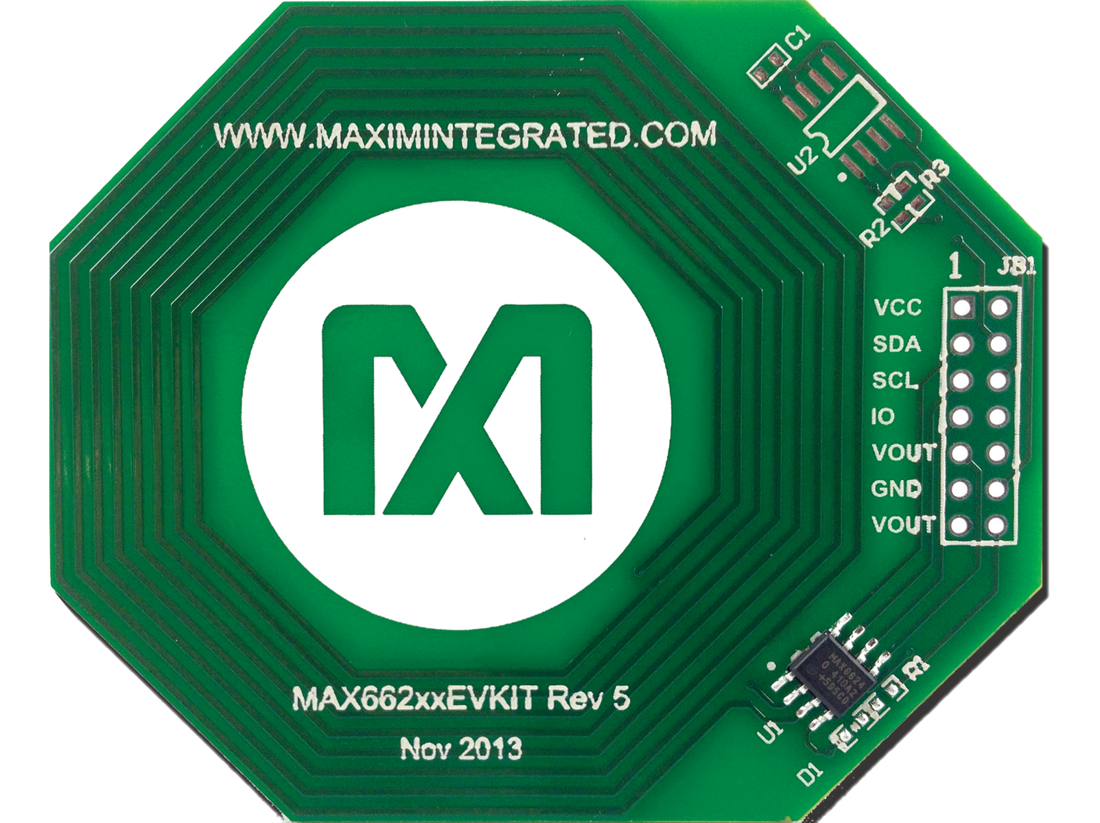

MAX66240の評価キット(EVキット)リファレンスボードは、マキシムのMAX662xxセキュアHF ICファミリの1つを紹介する、そのまま使えるPCBです。ボードには、13.56MHzに調整された八角形のアンテナ構造が組み込まれています(EVキットの写真およびフルデータシートの図3を参照)。

このEVキットは、設計者、テストエンジニア、およびシステムエンジニアによるマキシムのMAX66240タグソリューションの評価を可能にするプラットフォームです。このEVキットによって、ユーザーはデバイスの特定の主要機能の性能と能力を評価することができるため、新しいNFC/RFIDタグの設計を開始するための優れたプラットフォームです。

アプリケーション

  • アクセス制御
  • 資産トラッキング
  • 医療用センサ認証および較正
  • プリンタカートリッジ設定および監視
  • システムの知的所有権保護

MAX66300-24XEVKIT

MAX66300/MAX66242の評価キット

zoom

MAX66300-24XEVKIT

MAX66300/MAX66242の評価キット

download icon

ダウンロード

 print icon

印刷
MAX66300-24XEVKIT
MAX66300/MAX66242の評価キット

機能と利点

  • セキュアな、非接触RFIDリーダー(MAX66300)
    • AFE動作電圧：3.3Vまたは5V
    • MAXQ610を介してUARTおよびSPIインタフェースに対応
    • ダイレクトアンテナ接続を備えたより低電力のシステム用の構成
    • 13.56MHzおよび24MHzの発振器を実装
    • 対称鍵ベースのセキュア認証システム
    • ボードのリセットおよびMAX66300のリセット用のプッシュボタン
    • ポート選択スイッチ制御
    • SPI、UART、および制御信号用のジャンパ
  • ペリフェラル接続を備えた保護されたタグソリューション(MAX66242)
    • HFインタフェース：13.56MHz
    • ユーザーEEPROM認証付きメモリページ読取り/書込みトランザクション
    • ユーザーEEPROMページまたはブロックの読取り/書込みトランザクション
    • 秘密鍵の書込みおよびMAC計算のためのセキュアトランザクション
    • LEDオン/オフの給電に使用するエナジーハーベスティングのVOUT
    • ボード上の温度センサーIC (DS75S)とのI2C通信
    • I2CインタフェースなしでMAX66240もサポート(EVキットにタグは含まず)
  • MAX66300-24xのEVシステムのソフトウェアが利用可能
今すぐ購入 詳細を表示

製品の詳細

MAX66300-24xの評価システム(EVシステム)は、MAX66300の評価キット(EVキット)およびMAX66242タグで構成されます。MAX66300のEVキットは、13.56MHzの非接触通信用のRFIDリーダーと、SHA-256セキュア認証用コプロセッサを組み合わせています。RFIDリーダーはISO 15693規格に対応し、認証用コプロセッサはFIPS 180-4規格に基づきます。MAX66242タグは、ISO 15693規格に対応するソリューションとして動作します。MAX66300のEVキットとMAX66242のEVキットを組み合わせて1つのEVシステムにすることによって、EVキットのソフトウェアはセキュアチャレンジ&レスポンス認証およびその他のデバイス固有の機能を示すための動作を行うことができます。

アプリケーション

  • 資産トラッキングリーダー
  • 消耗品の認証
  • 血糖値計/モニタ
  • ハンドヘルドリーダーモジュール
  • プリンタ(インクカートリッジ)のリーダー
  • セキュアアクセスコントロール

評価用キット2

evaluation kit item images

MAX66240EVKIT

MAX66240の評価キット

MAX66300-24XEVKIT

MAX66300/MAX66242の評価キット
