MAX6226
製造中超高精度、超低ノイズ、シリーズ電圧リファレンス
3ppm/℃ (max)温度係数および優れた±0.02% (max)初期精度が特長
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格：$6.71
製品の詳細
- 8ピンハーメチックシールドのセラミックパッケージによってシステム基板スペースを削減
- 超低ノイズ：1.45µVP-P (0.1Hz～10Hz、2.5V出力)
- 超低温度係数：3ppm/℃ (max)
- 初期精度：±0.02% (max)
- 広い電源電圧範囲：(VOUT + 200mV)～12.6V
- 低ドロップアウト電圧：200mV (max)
- 自己消費電流：380µA
- シンク/ソース電流能力：10mA
- CLOAD = 0.1µF～10µFで安定
- 低長期ドリフト：11ppm/1000hr
- ロードレギュレーション：0.05Ω (max)
- ラインレギュレーション：25µV/V (max)

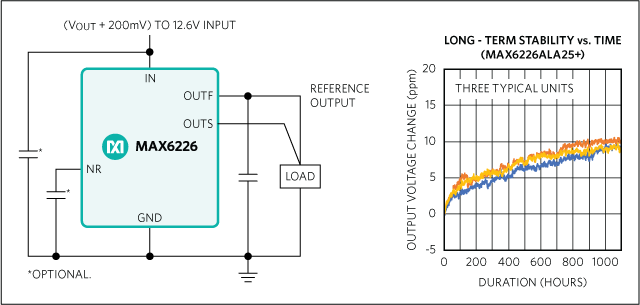

- リモート検出用フォース/センス出力
MAX6226は、超低ノイズ、高精度、低ドロップアウトの電圧リファレンスです。この電圧リファレンスファミリは、曲率補正回路と高安定度レーザトリミングの薄膜抵抗器を備えているため、3ppm/℃ (max)の温度係数と±0.02% (max)の優れた初期精度を実現します。マキシム独自の低ノイズリファレンス方式は、フリッカノイズが1.45µVP-Pと小さいうえ、広帯域ノイズも75nV/√Hz (出力2.5V)と小さく、低ノイズリファレンスに通常見られる消費電流の増加はありません。0.1µFのコンデンサをノイズ低減ピンに接続することによって、広帯域ノイズを45nV/√Hzに低減しAC電源除去比を改善することができます。シリーズモードリファレンスのMAX6226は、2.7V～12.6Vの広い電源電圧範囲で動作し、最大10mA のシンクおよびソース電流に対してそれぞれ0.25Ωおよび0.05Ω以下のロードレギュレーション仕様が保証されています。これらのデバイスは、-40℃～+125℃の自動車用温度範囲で提供されています。
MAX6226は、標準消費電流が380µAで、出力電圧が2.5Vです。また、MAX6226は、最低200mVのドロップアウト電圧を実現しています。電流を浪費し外付け抵抗を必要とする従来のシャントモード(2端子)リファレンスと異なり、MAX6226は消費電流が電源電圧とほとんど無関係で、外付け抵抗器が不要です。MAX6226は、0.1µF～10µFの負荷容量で安定し、8ピンセラミックパッケージで提供されます。
アプリケーション
- ATE機器
- デジタル電圧計
- 高精度産業用およびプロセス制御
- 標準高精度リファレンス
- 高分解能A/DおよびD/Aコンバータ
- 高精度電流源
ドキュメント
データシート 1
技術記事 1
ビデオ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX6226ALA25+ | 8-LCC-3.8X3.8X1.48 | ||
| MAX6226ALA25+T | 8-LCC-3.8X3.8X1.48 | ||
| MAX6226ALA33+ | 8-LCC-3.8X3.8X1.48 | ||
| MAX6226ALA33+T | 8-LCC-3.8X3.8X1.48 | ||
| MAX6226ALA50+ | 8-LCC-3.8X3.8X1.48 | ||
| MAX6226ALA50+T | 8-LCC-3.8X3.8X1.48 |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
| 該当なし | ||
|
7 3, 2023 - 2361NA WAFER FAB |
||
| MAX6226ALA25+ | 製造中 | |
| MAX6226ALA25+T | 製造中 | |
|
4 27, 2023 - 2361N1 WAFER FAB |
||
| MAX6226ALA33+ | 製造中 | |
| MAX6226ALA33+T | 製造中 | |
| MAX6226ALA50+ | 製造中 | |
| MAX6226ALA50+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
SPICEモデル 1
評価用キット

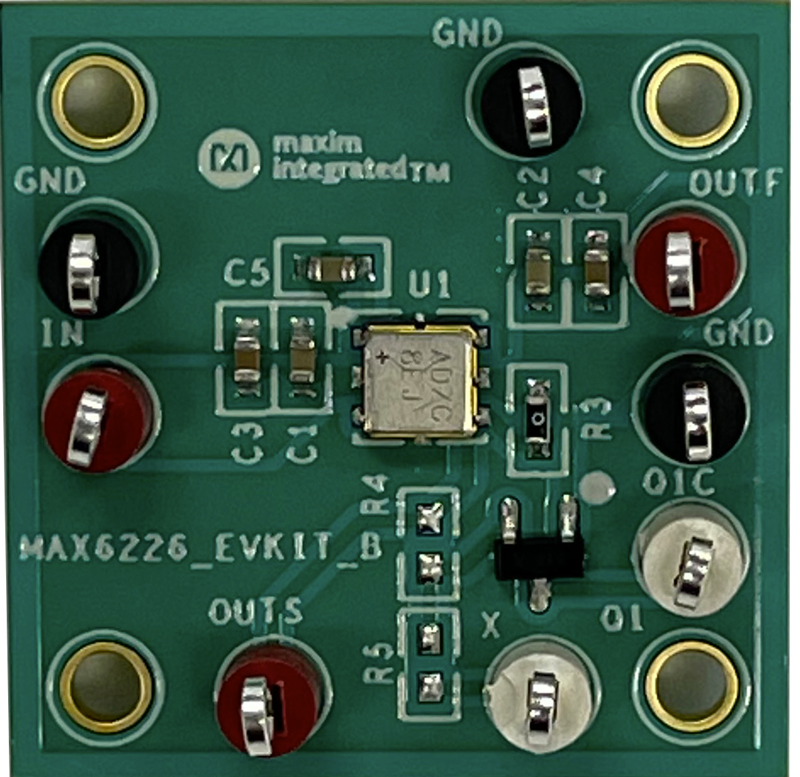

MAX6226の評価キット
